消灭金属中框?华为新工艺去除三文治结构

艾邦加工展 来源:YXQ 2019-07-16 16:16 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

一体化设计在手机上不断迎来新的突破,从vivo的一体化设计雏形APEX,到刚刚传出的华为下半年发布的强调极致技术和商务性能的Mate系列Mate30,是否会迎来手机外观新的突破,拭目以待。

日前产业链有消息透露,华为正在与相关产业伙伴推动一项新的手机工艺,它能够使屏幕前后玻璃直接连接,这样做的结果就是或许能够消灭掉金属中框,也就是把我们常说的三文治结构去掉。

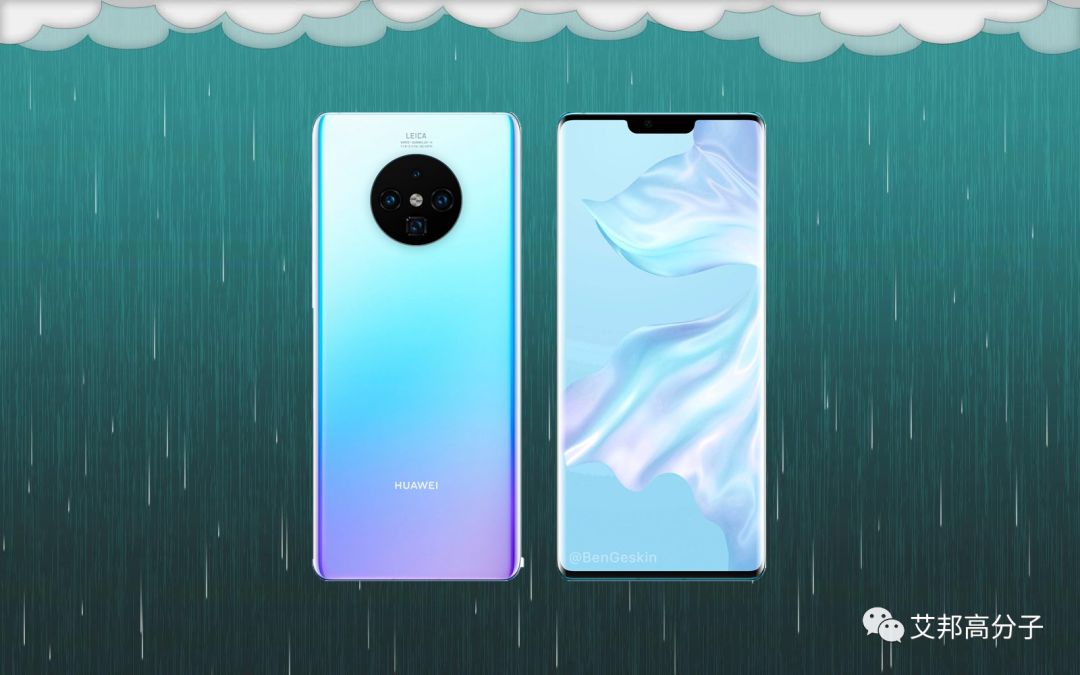

图 华为 Mate 30 系列渲染图 来源网络

据了解,这项技术能够让手机更具有一体化,听下去怎么好像魅族年初推出的Zero概念机?其开发设计难度要比陶瓷材质开发和打磨更高,年初vivo也有公布类似的一体化设计雏形apex。由此看来终极一体化的设计会是趋势,也就是前段时间刚出现的新技术—3.5D玻璃,或将是新亮点。

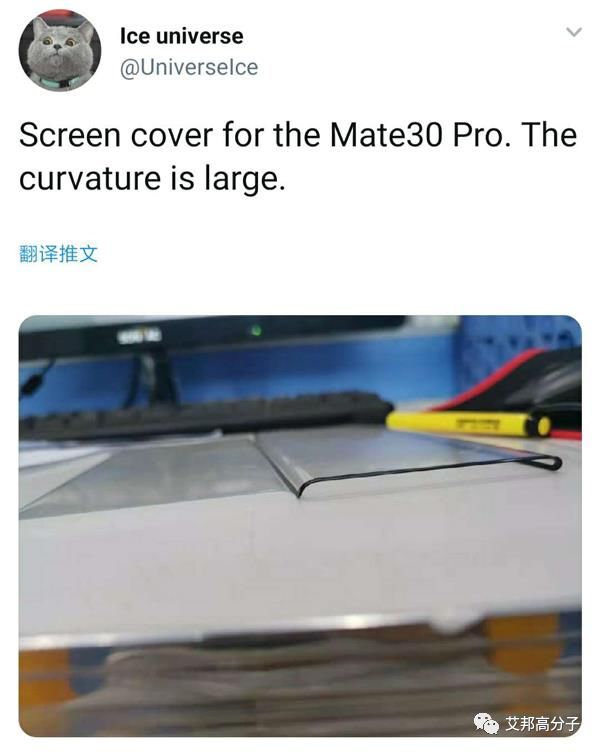

数码爆料人i冰宇宙曝光的号称是Mate 30 Pro的保护贴膜

虽然对于3.5D玻璃的可抗跌落强度,以及终极一体化对于手机结构上的改变:改用eSIM、非实体按键等(此前有传闻Mate 30系列会取消实体按键),业界大部分人认为这项技术远远还没有到达量产的阶段,但是这种但是3.5D玻璃这个新技术词汇却是引起了行业的高度关注。

取消金属中框,实现3.5D终极一体化设计,可实现流畅衔接的“真一体化”外观,提升用户体验;此外3.5D玻璃为了与一些特殊曲率的柔性AMOLED,甚至是可折叠AMOLED显示屏相匹配,或与平面的LCD显示屏相匹配。

3.5D玻璃的优势明显,在加工上也别具一格,这种并不是通过目前手机行业成熟的3D热弯工艺加工而成。据了解,这种终极一体化的3.5D玻璃是采用玻璃熔融粘接(Fusion bonding)和CNC精雕工艺,通过长时间抛光后,再加上内腔喷涂上色等一系列复杂工艺完成。其关键在于玻璃熔融粘接技术(Fusion bonding)。

玻璃熔融粘接技术优点

1.可以实现更小的弯曲半径,以及许多难以想象的弯角设计(例如内侧直角),这是热弯成型方法无法实现的;

2.可以实现更大尺寸的3.5D玻璃,以及许多不同品牌保护玻璃的拼接;

3.另具有成本优势:玻璃熔接技术不需要昂贵的加热炉,相对设备投资较低。

众多手机品牌在外观上几乎大同小异,从目前来看很难从当前外观上得到大的突破,随着技术的不断改善或许3.5D玻璃的出现有望在手机行业掀起一股新的面貌,虽然就现阶段来看金属中框取消的可能性不大,但是中框边框高度将压缩更薄。从vivo、华为、魅族这些终端的布局来看,终极一体化设计将大有可为,3.5D玻璃有望成为新技术热点。
