正反转控制电路图

工程师 来源:网络整理 作者:h1654155205.5246 2018-10-21 10:56 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

正反转控制电路图

1、倒顺开关正、反转控制电路图

倒顺开关直接接在主电路中,不适合用作大容量的电动机控制,一般用在额定电流10A、功率3kW以下的小容量电动机控制电路中。

正反转控制电路图

2、接触器联锁正、反转控制电路图

接触器联锁正、反转控制电路的主电路中连接了两个接触器KM1和KM2 ,工作安全可靠。

正反转控制电路图

3、按钮联锁正、反转控制电路

接触器联锁正、反转控制线路在控制电动机由正转转为反转时,需要先按停止按钮,再按反转按钮,这样操作较为不便,采用按钮联锁正、反转控制线路则可避免这种不便。

电路采用两个复合按钮SB1和SB2 , SB1代替正转按钮和反转接触器的常闭辅助触头, SB2代替反转按钮和正转接触器的常闭辅助触头。

正反转控制电路图

4、按钮、接触器双重联锁正反转控制电路

按钮、接触器双重联锁正反转控制电路可以有效解决按钮联锁正反转控制电路容易出现两相电源短路的问题。

在按钮联锁正反转控制电路的基础上,将两个接触器各自的常闭辅助触头与对方的线圈串接在一起,这样就实现了按钮联锁和接触器联锁双重保护。

正反转控制电路图

声明:本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人,不代表电子发烧友网立场。文章及其配图仅供工程师学习之用,如有内容侵权或者其他违规问题,请联系本站处理。 举报投诉
  • 电路图
    +关注

    关注

    10526

    文章

    10767

    浏览量

    563343
  • 正反转控制
    +关注

    关注

    3

    文章

    34

    浏览量

    11522
收藏 人收藏
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

    评论

    相关推荐
    热点推荐

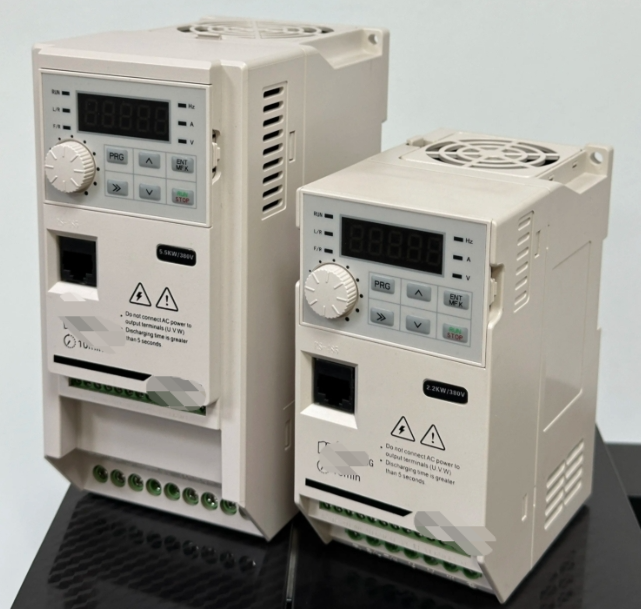

    变频器自动运行时,正反转的方向怎么给定
