翼辉信息为3C检测产线打造高性能运动控制解决方案

一块液晶屏从原材料到成品，历经前段阵列制程（Array）、中段对组成盒制程（Cell）以及后段模组加工制程（Module，简称 MDL）。

其中前段和中段工艺精密异常，光刻、镀膜、显影、刻蚀、封胶等诸多环节层层叠加，复杂的技术链路也使缺陷防不胜防——诸多微米级的瑕疵必须通过MDL段的精准光学对光检测（即点灯检测）加以识别。

013C 液晶显示屏

检测的四大“拦路虎”

3C 显示产线成本高、客户要求严苛，四大核心痛点亟待攻坚：

其一，缺陷类型纷繁复杂。面板表面常见的缺陷主要分为三类：点缺陷（亮点、暗点）、线缺陷（亮线、暗线）以及 Mura（即亮度不均）。仅 Mura 一项，就可能由基板背部划伤、电极区温差、刻蚀反应生成物黏附等数十种微观成因引发，对检测精度提出了极高要求。

其二，低照度环境下的高精度质检。坏点、色偏等缺陷在有外部光线的干扰下极难辨识，要求检测必须在环境光照度 ≤ 1Lux 的暗室或暗箱中进行。

其三，严重的“人治”依赖与经验壁垒。传统的 MDL 终检，需要操作人员手动将屏幕放到平台上接通信号，再用鼠标和键盘操作信号发生器测试图案人工检测，部分工序还要用小锤进行敲击测试。这套流程极其繁琐，效率和准确率双低，严重阻碍了大规模量产。

其四，工控核心系统受制于海外。产线核心控制器长期依赖进口，高性能多轴联动、大规模设备协同场景下本土化运维困难，自主可控迫在眉睫。

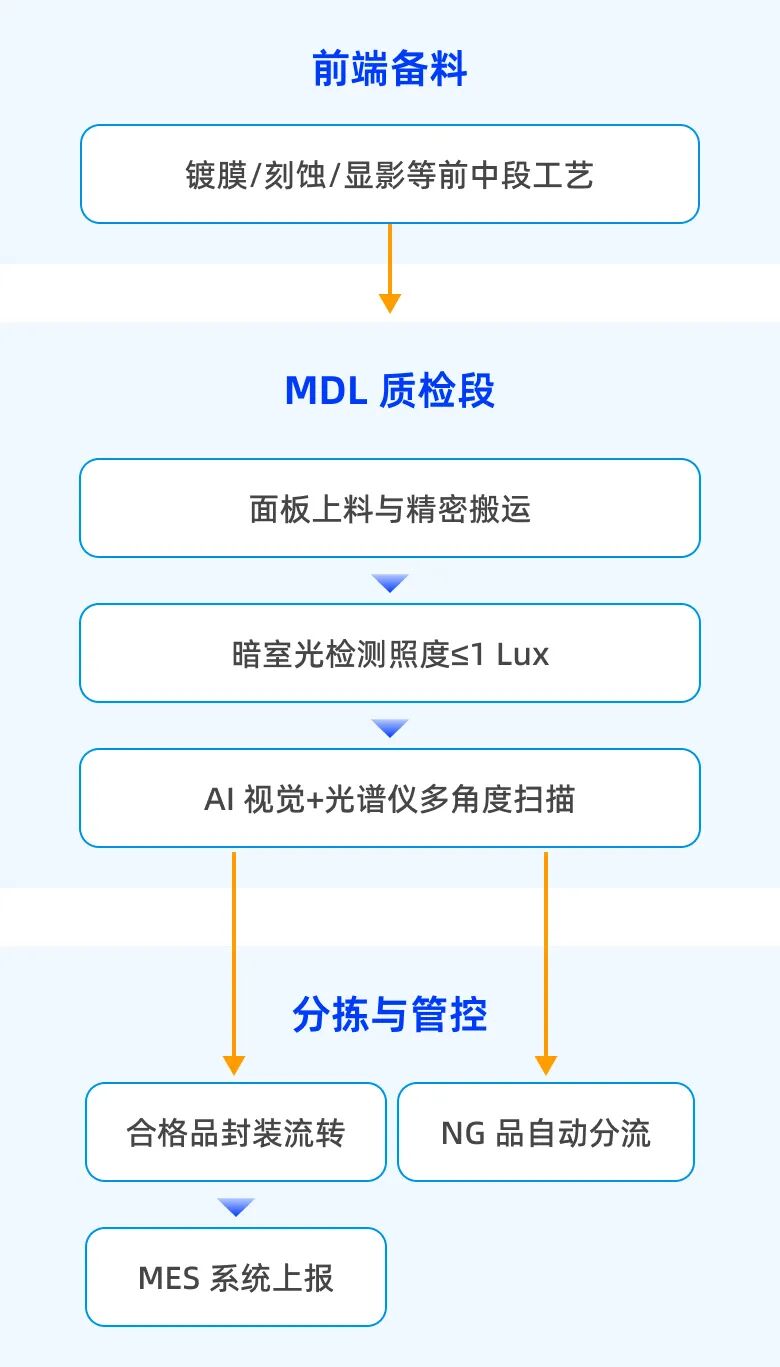

下图概括了该工艺段的关键质检流程：

02极高要求下的运动控制

“核心硬指标”

在 MDL 的暗室质检环境下，主控系统必须满足以下五大核心能力要求：

精密搬运与自纠偏能力。在几乎零光照的环境里，搬运机器人必须依靠预设算法实现自动纠偏和精准定位，将待测显示屏平稳、快速地送入特定检测工位。

多轴联动与视觉复合定位。主控系统需同时驱动伺服电机的 XY 轴、旋转轴及多自由度运动平台，并融合工业相机的视觉定位数据，实现机械运动与图像识别的闭环控制。要求支持轴组插补算法，确保光学检测模块能够按规划轨迹全覆盖屏幕检测区域，且视觉反馈延迟控制在微秒级内匹配运动周期。

多角度精密光学检测。主控 PLC 或高性能运动控制器需驱动六关节机器人等执行机构，带动光谱仪、亮度计、色度传感器等设备，实现多角度位移与旋转。同时，运动控制算法须覆盖点对点定位、电子凸轮同步、轴组空间插补等复杂工艺路径，使光学探头能够以任意姿态逼近屏幕表面，全面评估亮度均匀性、色度、视角、响应时间等参数。

数据实时汇流与远端总览。质检结果分别接入产线的 HMI 看板和 MES 管理系统，所有实时参数与分流指令毫秒级同步。系统应具备复杂网络环境下的稳定通信能力，支持有线/无线混合组网及网络抖动、丢包或瞬时中断后的自主恢复，保证远端总览界面的数据刷新率不低于产线节拍要求。

极高的稳定性与实时性。随着产线复杂度提升（多轴联动、大规模设备协同、实时工艺参数交互、远程指令响应），系统在 7×24 小时连续生产场景下的鲁棒性成为核心瓶颈。主控系统需将所有实时任务周期控制在 4ms 以内，涵盖多类设备带载（10、40、80、160 轴不等）。

02高性能控制器国产化方案：

翼辉的构架与技术解读

针对以上严苛要求，我们为这条 3C 液晶屏检测线部署了基于 翼辉 SylixOS 大型实时操作系统的高性能控制器。

1. 产品形态与系统拓扑架构

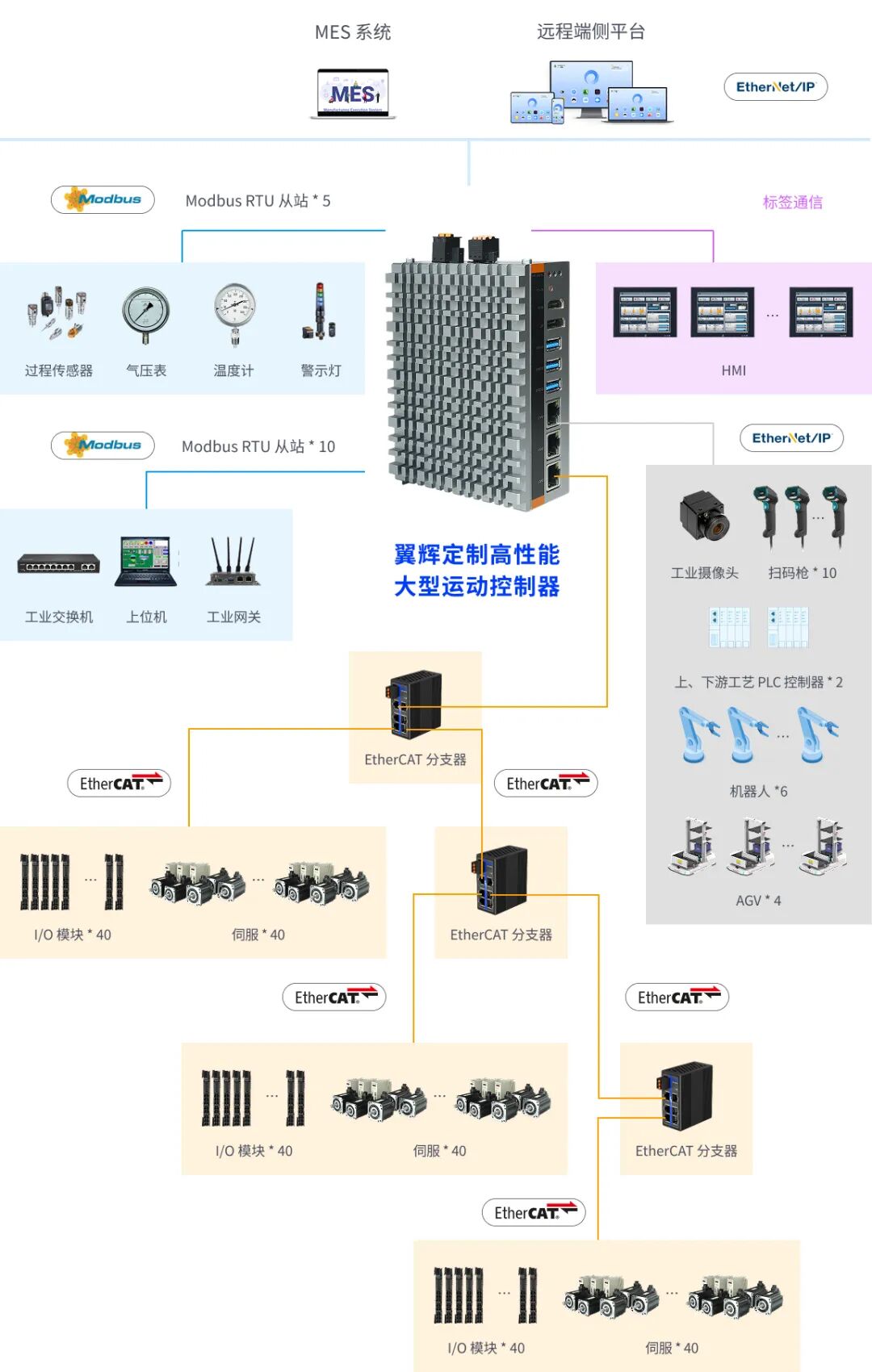

控制器采用多网口+总线隔离设计，对内通过 EtherCAT 总线连接伺服驱动器和 I/O 模块（X40、X30、X10 等点位规模），对外通过标准以太网连接扫码枪、HMI、MES 系统以及上下游 PLC。所有 EtherCAT 从站设备采用线性拓扑（主站 → 从站 1 → 从站 2 → … → 末站），布线简洁，现场维护方便。

2. 产品核心特点

100% 内核自主化：SylixOS 是翼辉原创内核的大型实时操作系统，已入选工信部“首版次软件”名单，在核心关键领域具备替代国外同类产品的能力。

硬实时决断力：实测系统任务调度响应最快 ≤ 3µs，关键任务抖动 ≤ 15µs。在本产线满载数百个 EtherCAT 轴的工况下，主站任务调度周期稳定控制在 4ms 以内，完全满足客户要求。

总线全隔离+抗干扰：针对暗室中高频相机、变频器可能产生的电磁干扰，控制器采用总线全隔离设计，确保 EtherCAT 通信误码率低于工业标准一个数量级。

智能负载均衡：基于多优先级任务调度引擎，将高实时控制任务（如4ms轴控、总线同步）与非实时任务（如仪表数据采集、MES 数据上传）隔离调度，动态分配算力资源，确保满负载下关键控制流不拥堵、周期不超限。

3. 核心测试数据

CPU 占用率：在同时带载 I/O 模块点位（X40+X30+X10）和伺服驱动（X60、X55、X40 等混合配置）的典型工况下，控制器 CPU 峰值占用率≤ 65%。

总线同步精度：EtherCAT 总线在多轴联动场景下，保持 4ms 的总线刷新周期，PLC 扫描周期抖动 ≤10µs，远优于行业常规标准。

即使在极端负载（如同时接入 200 个 EtherCAT 伺服从站、50 个 EtherCAT IO从站、10 路 HMI 实时画面刷新）下，最大抖动也仅为 30μs，远低于行业平均的 100μs 阈值。

SylixOS 的 “内核级优化”：通过实时任务优先级抢占机制（最高优先级任务响应时间 < 1μs）、中断延迟控制（硬件中断到内核处理 < 5μs），配合四核处理器的 “负载隔离” 设计（实时任务独占 1 个核心，避免资源争抢），让系统在高负载下始终保持 “神经反射级” 的响应速度。

测试平台：Intel Celeron J6412，2.0GHz，4 cores / 4 threads，1.5MB L2 cache

03SylixOS + IEC61131：

三大核心优势

硬实时系统原生支撑

SylixOS 是抢占式多任务硬实时操作系统，支持 256 个优先级，任务切换时间复杂度 O(1)。配合IEC 61131 标准编程环境（支持 LD、ST、FBD、IL、SFC 等多种语言），既保证了 MDL（模组段）复杂的多轴运动指令得到微秒级中断响应。

柔性开发，智能适配

翼辉提供符合 IEC 61131-3 的开发套件，兼容主流 PLC 生态，支持 C/C++、Python 等多语言混合开发。客户现存的大量工艺代码库可以低成本迁移，大幅缩短项目交付周期。

同时支持QuickAMP 混合多系统方案（SylixOS + Linux 高效协同）（往届精选：“实时+智能”，一颗芯搞定！翼辉 QuickAMP 突围高端制造），可在同一硬件平台上实现实时核与通用计算核的物理隔离，既保障精密运动控制，又能开放边缘端 AI 工艺优化计算。针对工业场景中 “实时控制任务（如伺服驱动）” 与 “非实时任务（如数据日志、人机交互）” 的不同算力需求，智能分配异构多核处理器的核心资源，使硬件性能利用率提升 40% 以上。

自主可控，赋能高端制造国产化

面对国际供应链的不确定性，翼辉 SylixOS 从内核到驱动、从编译器到开发工具链均实现自主可控。该操作系统已广泛应用于火箭、卫星、高铁、电网电站等国家关键基础设施。将其引入 3C 液晶屏检测产线，不仅是单一设备的国产替代，更是为高端制造提供了安全、可靠、可持续进化的底层基座。

从极暗环境下的微米级检测，到上百个伺服轴的无缝协同，再到实时数据与 MES 系统的双向同步——翼辉高性能控制器不是简单的“替代”，而是基于自主内核，重新定义了产线控制器的实时性、稳定性与开放性。

对于正在寻求智能工厂升级的柔性制造与高精高速场景的潜在客户，翼辉提供量身定制的运动控制器解决方案。从真实项目案例到详尽产品资料，助您快速落地创新应用。
