交叉耦合电解质重构SEI：无负极锂金属电池508 Wh kg⁻¹破局

锂离子电池能量密度快到天花板了。硅碳负极勉强拉到360 Wh kg⁻¹，但体积膨胀和粉化让量产成本翻倍。锂金属电池能过400 Wh kg⁻¹，可金属锂的加工难度又卡住了大规模应用。无负极锂金属电池制造时不使用负极活性材料，结构最简、原材料最省，能量密度能做到最高。但问题也最尖锐：没有负极骨架、没有过量锂，循环寿命一直上不去。此前400 Wh kg⁻¹级无负极电池寿命不到80圈，500 Wh kg⁻¹以上没人做到可重复充放电。西湖大学王建华团队在Nature发表的这项工作，用交叉耦合电解质实现了平面锂沉积/溶解，在2.7 Ah软包电池中拿到508 Wh kg⁻¹、100圈循环80%容量保持，把无负极电池推到了实用门槛。

软包电池怎么设计

Millennial Lithium

高能量密度的逻辑很直接：活性材料拉满，非活性材料压到最低。团队建立了软包电池数学模型，把能量密度与正极面容量、叠片层数、电解液量与容量比的关联算清楚，并用LGES 268 Wh kg⁻¹商业电池参数做了验证。综合权衡后选定5.6 mAh cm⁻²面容量、10层叠片、1.5 g Ah⁻¹电解液量与容量比，正极用4.4 V NCM811，铜箔4μm、铝箔12μm、PE隔膜12μm，非活性材料重量压到极致。

实用化500 Wh kg⁻¹无负极软包电池设计。(a) LIBs、LMBs和AFLMBs的电池价格与能量密度关系。(b) 面容量、电解液量与容量比和叠片层数的关联。(c) 2.7 Ah AFLMB与LIB电池结构对比示意。(d) BAFF电解质示意。(e) 2.7 Ah无负极软包电池实物照片。

1.5 g Ah⁻¹的电解液量与容量比接近先进锂离子电池下限，对浸润性和稳定性要求极高。团队选择了1.6 M LiDFOB/NDFA电解质（命名为BAFF）：密度1.36 g cm⁻³、粘度7.04 mPa·s，常温浸润性好；离子电导率覆盖-40~+60 ℃；电化学窗口约5.0 V；循环几乎不产气。最终2.7 Ah软包电池总质量20.5 g，重量能量密度508 Wh kg⁻¹，体积能量密度1668 Wh L⁻¹——比同组件锂离子电池翻了一倍多。

平面锂沉积：从3D到2D的范式转变

Millennial Lithium

无负极电池充电时锂金属沉积在铜集流体上，这层锂的循环稳定性直接决定寿命。BAFF电解质中，Cu||NCM811无负极软包电池首圈库仑效率93.8%，第三圈就升到99.8%，5.6 mAh cm⁻²高面容量下锂沉积/溶解高度可逆。冷冻聚焦离子束扫描电镜截面像显示，BAFF沉积锂厚度28μm，与理论值27μm几乎一致，孔隙率仅1.6%。参比电解质的沉积锂厚度37~33μm，孔隙率高达11.1%~20.0%。差距一目了然。

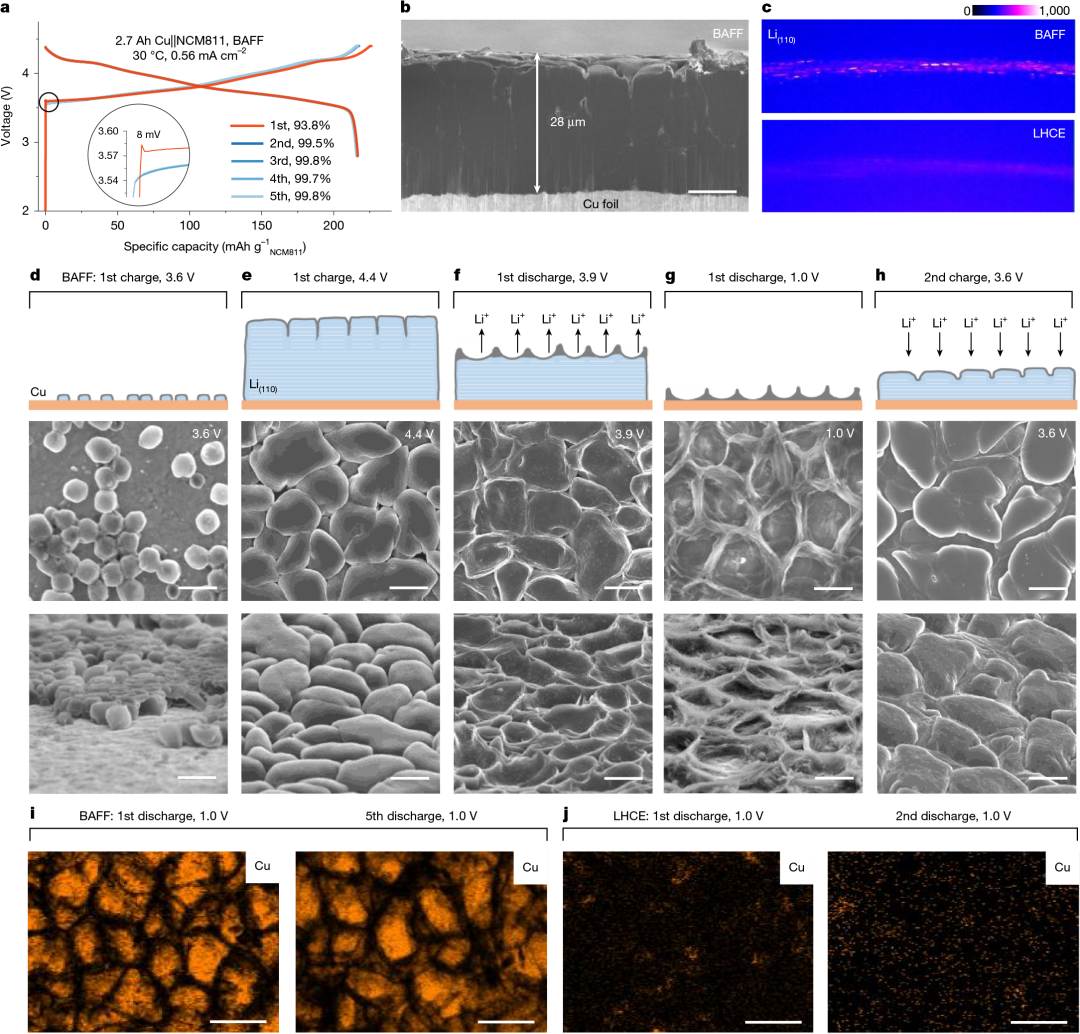

5.6 mAh cm⁻²锂沉积/溶解的形貌与晶体学演变。(a) 初始五次充放电曲线。(b) BAFF中第5次沉积锂的冷冻聚焦离子束扫描电镜截面像。(c) 沉积锂的二维掠入射X射线衍射分析。(d-h) 裸铜上锂沉积/溶解过程中的形貌变化。

二维掠入射X射线衍射给出了更关键的信息：BAFF沉积锂的(110)晶面出现清晰衍射斑，表明锂在裸铜基底上实现了取向生长。以往裸铜表面亲锂性差，锂总是苔藓状无序生长。BAFF直接在裸铜上长出取向锂，成核过电位仅8 mV。

扫描电镜追踪了循环中锂的形貌变化。充电时锂核均匀分布在裸铜上，长成5~8μm的大晶粒。放电时每个晶粒顶部出现"半球形凹坑"——锂在溶解，而SEI紧贴在收缩的锂表面没有破裂。完全放电后，铜表面留下一层网状膜：柱状晶粒侧面的SEI竖向收缩形成网格厚壁，晶粒顶面的SEI横向下沉形成超薄面。网眼大小5~8μm，和柱状晶粒尺寸一致——溶解过程中锂晶粒尺寸几乎没变。第二次充电时网状膜重新鼓起，锂在原位沉积。整个充放电过程中所有锂晶粒的鼓起和凹陷几乎同步，呈现典型的二维平面沉积/溶解特征。参比电解质中锂晶粒溶解时三维收缩，SEI变多孔或开裂，结构每圈都在恶化。

B-F基聚合物SEI：平面沉积的根源

Millennial Lithium

平面锂沉积的机理，藏在SEI的组成和结构里。冷冻透射电镜显示BAFF衍生的SEI厚约8 nm，非晶态。原子力显微镜测得表面粗糙度仅0.7 nm，杨氏模量3.15 GPa、分布极窄。这种亚纳米级均匀性和参比电解质形成鲜明对比——后者粗糙度4.6~9.2 nm。

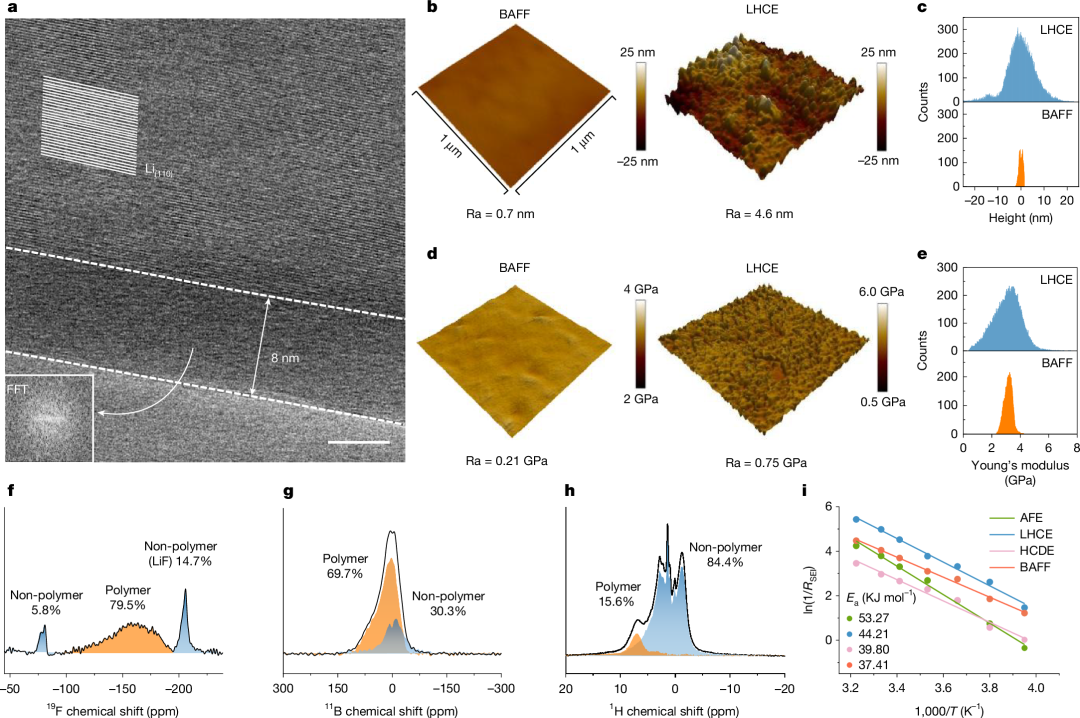

SEI表征与锂沉积/溶解机理。(a) BAFF中第5次沉积锂的冷冻透射电镜像。(b-e) 沉积锂的原子力显微镜结果。(f-h) BAFF衍生SEI的固态核磁共振谱。(i) 不同SEI的锂离子传输活化能。(j,k) 三维和二维锂沉积/溶解示意。

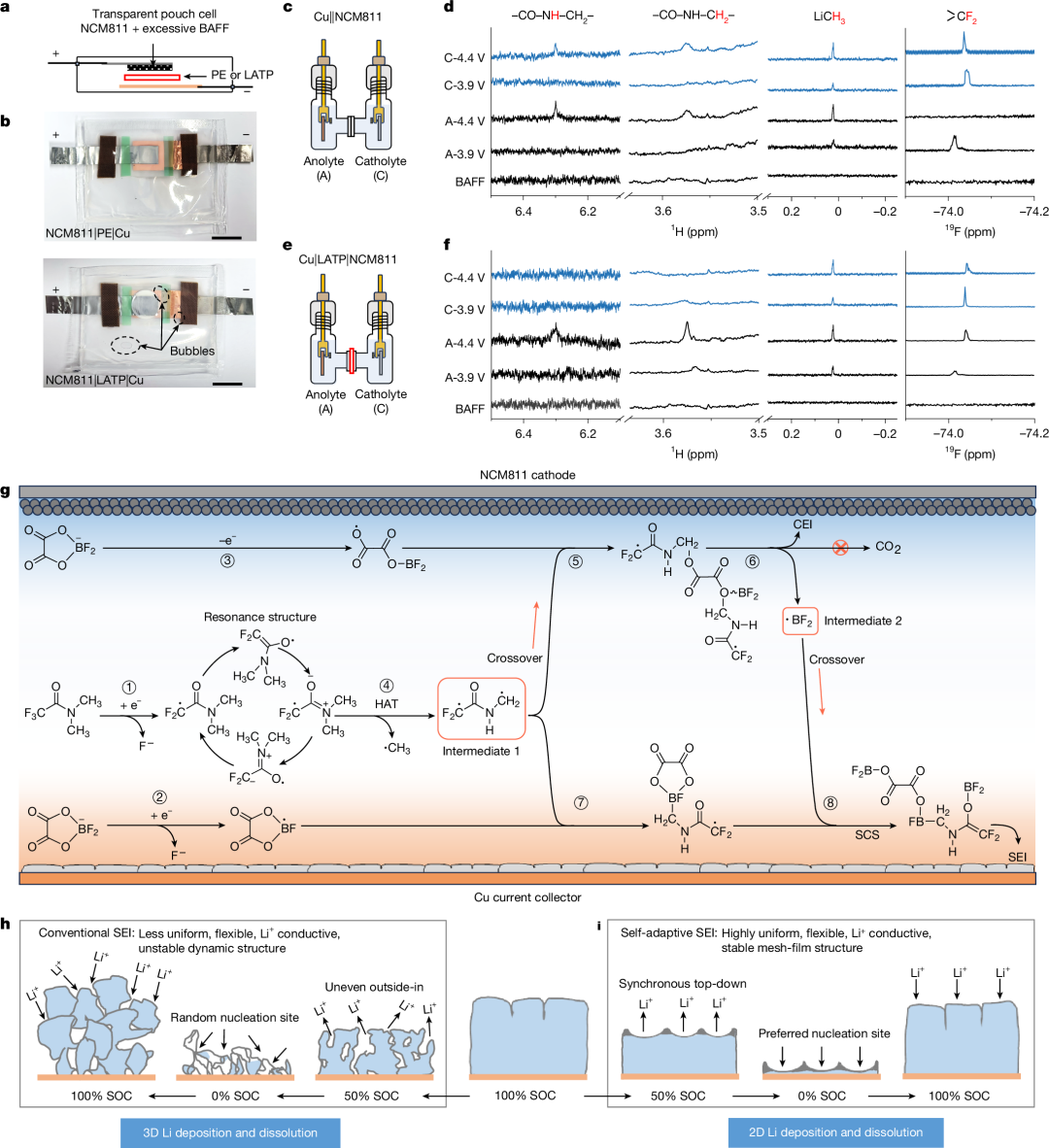

化学组成上，XPS识别出B、C、N、O、F等元素以及有机B-F或C-F物种。质谱检测到分子量超过2000 Da的聚合物组分。固态核磁估算聚合物中F、B的摩尔占比分别达79.5%和69.7%，只有14.7%的F贡献给LiF。B只来自锂盐，H只来自溶剂，聚合物的形成源于盐和溶剂的交叉耦合反应。BAFF的SEI是单层非晶B-F基聚合物，亚纳米均匀、柔韧、锂离子电导率高，和传统碳酸酯的"外有机/内无机"双层结构、全氟电解质的LiF主导无机镶嵌结构都不同。

为什么平面沉积只在BAFF中出现？传统SEI含多种有机/无机成分，锂离子电导率各异，微观不均匀导致锂溶解时离子通量分布不均，引发三维收缩，产生孔隙、加剧副反应。BAFF的聚合物SEI亚纳米均匀，锂溶解从每个晶粒顶部同步进行，走二维路径。加上SEI柔韧亲锂，溶解时紧贴锂表面，自适应形成网状膜容纳体积变化，溶解后网眼中心的超薄面又成为下次沉积的优先形核位点。二维沉积/溶解高度可逆，无负极电极缺少骨架的先天缺陷被克服了。

电池性能：能量密度和功率密度兼得

Millennial Lithium

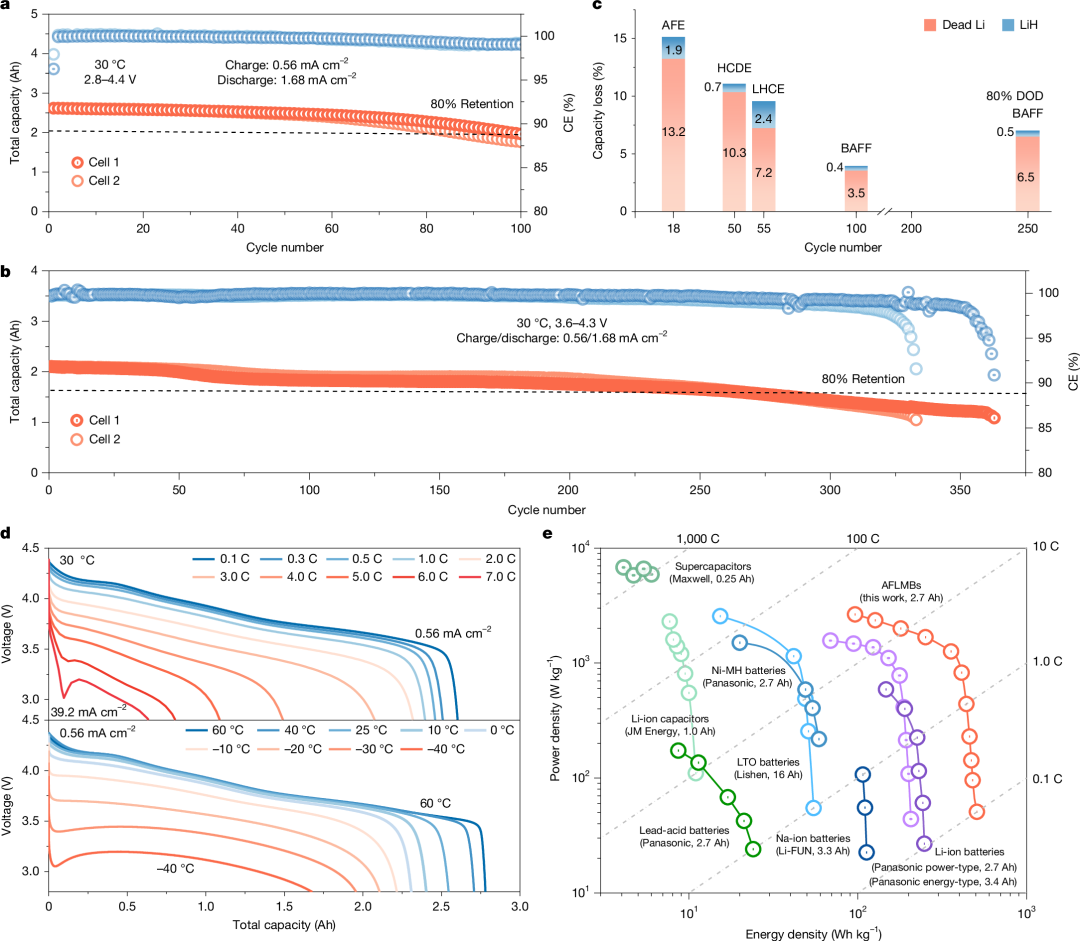

2.7 Ah、508 Wh kg⁻¹软包电池，0.1C充电/0.3C放电，2.8~4.4 V深充深放100圈后容量保持80%，平均库仑效率99.6%，无产气。参比电解质寿命仅18~55圈。放电截止电压提高到3.6 V（80%放电深度），能量密度406 Wh kg⁻¹，250圈80%容量保持、300圈70%——目前无负极电池报道的最好成绩。

2.7 Ah、508 Wh kg⁻¹无负极Cu||NCM811软包电池性能。(a,b) 100%放电深度和80%放电深度下的循环性能。(c) 死锂和氢化锂对容量损失的贡献。(d) 不同倍率和温度下的放电曲线。(e) 与商业储能器件的Ragone图对比。

拆解分析表明衰减主要来自负极侧。BAFF电池100%放电深度下，死锂和氢化锂对容量损失的贡献仅3.5%和0.43%，远低于参比电解质的7.2~13.2%和0.7~2.4%。死锂生长速率仅0.002 mAh cm⁻²每圈，是LHCE的1/3、AFE的1/20。高能量密度通常牺牲功率密度，但这块电池打破了矛盾：5C放电功率密度1998 W kg⁻¹，7C放电达2650 W kg⁻¹，超过最先进的商业超级电容器。低温-20 ℃放出83%室温容量，-40 ℃还有66%。省去负极活性材料加上100%容量利用率，每千瓦时成本有望比商业石墨电池低15~25%。

这项工作的核心贡献，是用盐-溶剂交叉耦合形成的B-F基聚合物SEI，把锂沉积/溶解从三维无序切换到二维平面模式。网状膜自适应容纳体积变化，亚纳米均匀的离子通量确保同步溶解，超薄面提供优先形核位点——三个要素协同，让无负极电极在没有骨架的条件下实现结构稳定。508 Wh kg⁻¹、100圈深循环、2650 W kg⁻¹峰值功率，相比280 Wh kg⁻¹的商业石墨电池，重量能量密度提升81%，体积能量密度提升117%。300圈循环已满足无人机运营需求，快充和寿命进一步突破后，电动汽车也不是不可能。

原文参考：Planar lithium deposition/dissolution enabling practical 500 Wh kg–1 anode-free pouch cells

*特别声明：本公众号所发布的原创及转载文章，仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯本公众号相关权益的行为。内容仅供参考，如涉及版权问题，敬请联系，我们将在第一时间核实并处理。
