中微爱芯三相桥式驱动电路AiP21360L产品介绍

01简

栅极驱动器是功率变换与电机控制系统的核心关键器件，承担着主控信号与功率MOSFET/IGBT之间高速可靠的桥梁作用。在电子电力系统中，无论是新能源动力电控、光伏逆变器、工业变频器、电机控制系统，其核心都离不开栅极驱动器的精准控制。

02产品介绍

AiP21360L是一款可作用于N型功率MOSFET和IGBT等功率器件的三相桥式驱动电路，主要包含三个独立的半桥驱动电路，输入逻辑兼容3.3V/5V/15V，极限耐压可达700V；可同时关断六通道输出；内置直通防止和死区时间功能，确保功率管上下桥臂不会同时导通；内置VCC和VBS的欠压保护电路；集成过流保护功能，提供FAULT指示欠压和过流故障状态。内置3.3V/5V可选LDO，可对外部MCU供电。

03产品优势

集成3.3V、5V可选输出LDO：LDO具有超过100mA的负载能力，可为控制电路和系统模块提供稳定内置电源

VB极限耐压高达700V：超高可靠性，在各种恶劣工况条件下均有充足的耐压余量

根据应用需求可支持多种封装形式：SOP28、SOP32（含LDO）、TSSOP28L

04主要特点

高侧浮动电源电压700Vl

输出峰值电流+300mA/-500mA

输入逻辑兼容 3.3V/5V/15V.

死区时间控制功能和直通防止功能

集成VCC/VBS欠压保护(UVLO)

过流保护、使能控制可同时关断所有输出

FAULT指示故障状态

外部引脚可配置故障清零时间

内置3.3V/5V LDO输出

封装形式：SOP32

内置3.3V/5V 100mA负载能力LDO

封装形式：SOP28、SOP32、TSSOP28L

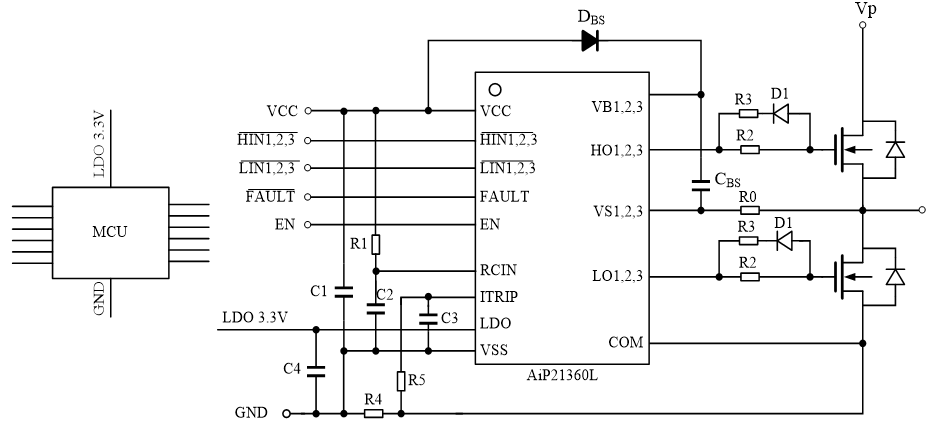

05典型应用图

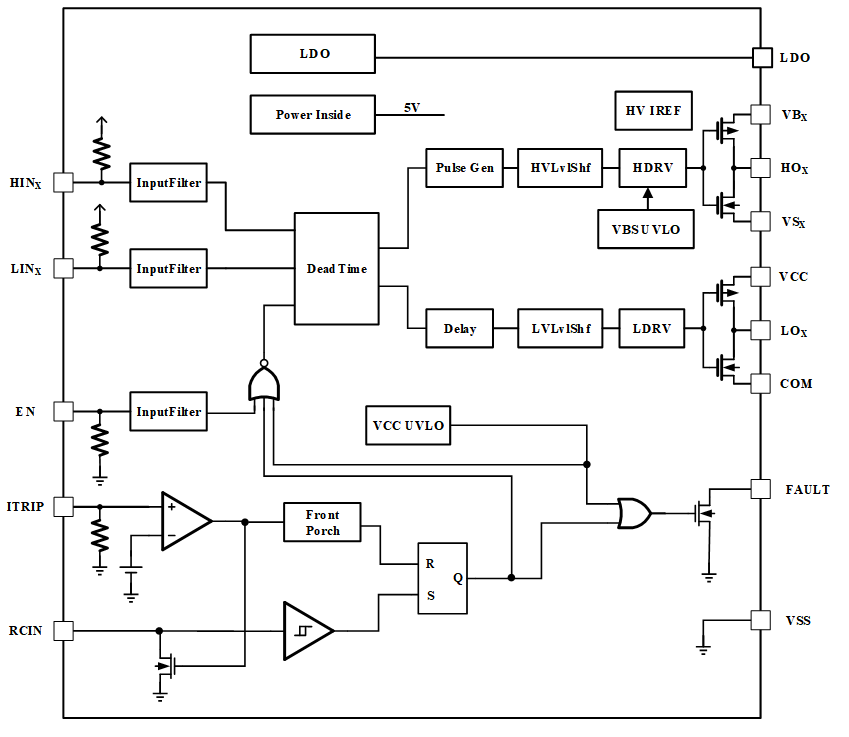

06功能框图

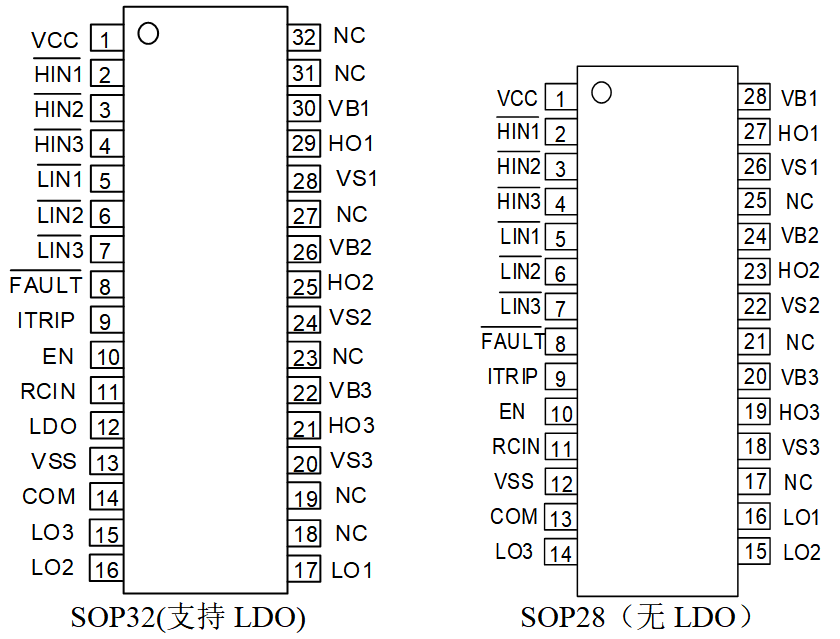

07引脚排列

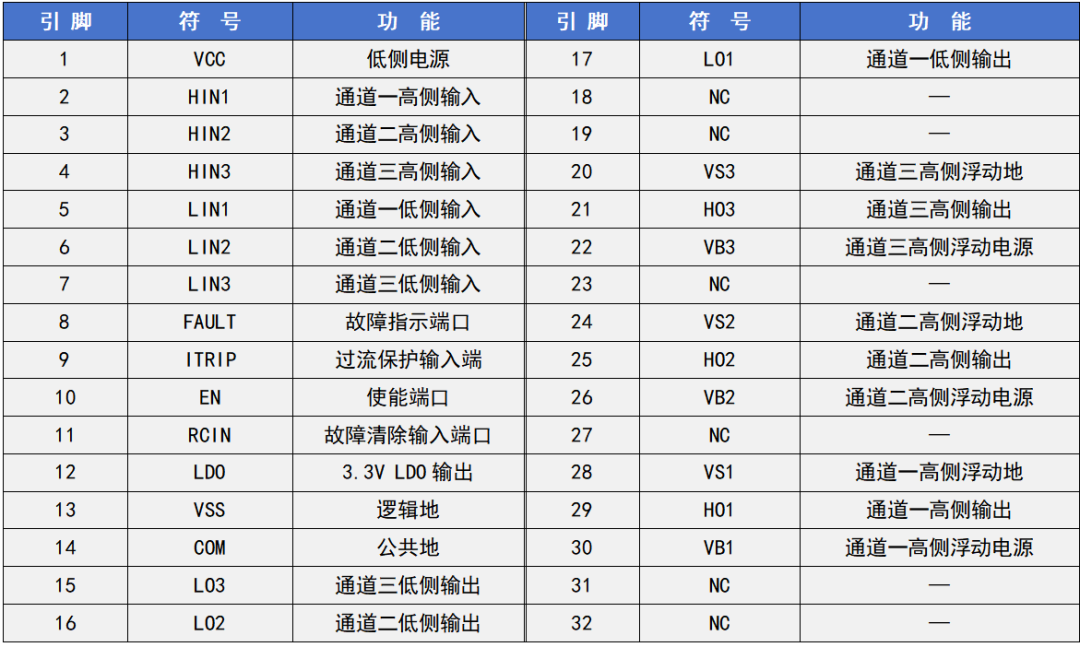

08引脚说明

9结语

AiP21360L是一款高性能栅极驱动芯片，集成耐高压架构、多重保护、LDO稳压等核心功能，高度集成化的设计有效精简PCB布局，大幅提升高压驱动系统的稳定性和可靠性。凭借强大性能，AiP21360L可广泛适配变频家电、工业电机控制等场景，一站式满足各类高压驱动系统的应用需求。
