AP2400 宽压降压恒流驱动：手电筒 车灯芯片

各位坛友，今天给大家拆解一款近期在车载/户外照明圈热度不错的LED驱动芯片——AP2400。这款芯片定位是 宽压范围外驱型恒流驱动 ，主打低成本、高可靠性，特别适配电动车灯、汽车照明、警示灯、大功率手电筒这类对输入电压跨度、输出电流灵活性要求高的场景，尤其是它内置的三段功能切换和抖频EMI优化，不用额外MCU就能搞定实用功能，性价比拉满，值得深挖。

一、核心参数对比表

参数类别	规格参数	点评（对比同价位主流外驱芯片）
输入电压范围	5V～150V DC	碾压同价位竞品（大多上限在80-100V），覆盖USB/锂电池（5V）、车载12/24V、工业高压150V全场景，适配性拉满
输出电流范围	10mA～6000mA	跨度极大，小到30mA警示灯、大到6A汽车大灯都能覆盖，外驱MOS设计让大电流实现成本远低于集成功率管的芯片
工作频率	150KHz（内置抖频）	主流开关频率，外围LC器件选型容易；抖频设计直接降低EMI峰值，比同频无抖频芯片EMC测试通过率高，省滤波成本
恒流控制模式	平均电流采样模式	优于常规峰值采样模式，宽输入电压下（比如5V vs 150V）恒流精度偏差更小，避免输入波动导致LED亮度漂移
功能模式	全亮/半亮/爆闪三段切换	无需额外MCU，通过MODE引脚直接切换，完美适配手电筒、警示灯的刚需功能，节省开发成本和BOM空间
保护机制	输出短路保护+140℃过温降电流	过温采用降电流而非直接关断，适合车载/户外高温场景，避免突然熄灭引发安全问题；短路保护短时不损坏器件，可靠性高
封装形式	SOP8	常规量产封装，PCB布局难度低，兼容性好，中小批量打样/量产都方便

二、工程视角设计亮点解读

1. 外驱MOS架构的灵活性
   没有集成功率管，芯片本身成本低，散热压力小，工程师可以根据输出电流需求灵活选择MOS管：小电流用SOT-23封装的低压MOS，大电流用TO-220的高压MOS，不用因为电流需求换芯片，适配多场景开发。
2. 平均电流采样的精度优势
   常规峰值采样的驱动芯片，在宽输入电压下，由于电感纹波的变化，输出电流偏差会变大；而AP2400的平均电流采样是对整个开关周期的电流进行积分，不管输入电压怎么变，输出电流的精度都能保持稳定，对于宽压场景的LED亮度一致性至关重要。
3. 抖频EMI优化的实用价值
   150KHz固定频率加抖频，相当于把EMI峰值能量分散到一个小频率范围内，不用额外加复杂的EMI滤波电路（比如共模电感），就能通过EMC测试，对于低成本的批量产品来说，这能省不少BOM成本和PCB空间。
4. 三段功能的极简实现
   MODE引脚直接切换三种模式，不用写代码，不用加MCU，只要几个电阻就能实现手电筒的亮/半亮/爆闪，或者警示灯的常亮/爆闪切换，开发周期短，特别适合小批量定制化的照明产品。
5. 过温降电流的人性化设计
   大部分芯片过温直接关断，但AP2400在140℃时自动降电流，维持LED低亮度工作，比如汽车大灯夏天长时间工作时，不会突然熄灭，而是降低功率，既保护了器件，又保证了基本照明安全，这个细节很贴心。

三、细分场景适配分析&设计建议

1. 手电筒场景（5V/1A）
   • 适配性：完美兼容锂电池升压到5V的输入，三段模式满足户外照明需求
   • 设计建议：选SOT-23封装的N沟道MOS（比如AO3400），采样电阻选0.1Ω/1%，电感选10μH/2A的铁氧体电感，MODE引脚接拨码开关实现模式切换
2. 汽车/电动车灯场景（12/24V/6A）
   • 适配性：宽压覆盖车载12V、电动车24/48V，6A大电流满足大灯需求，过温降电流应对车内高温
   • 设计建议：选TO-220封装的高压MOS（比如IRFZ44N，耐压60V足够），采样电阻选0.05Ω/1%（并联精度更高），电感选3.3μH/10A的功率电感，PCB要给MOS加散热片

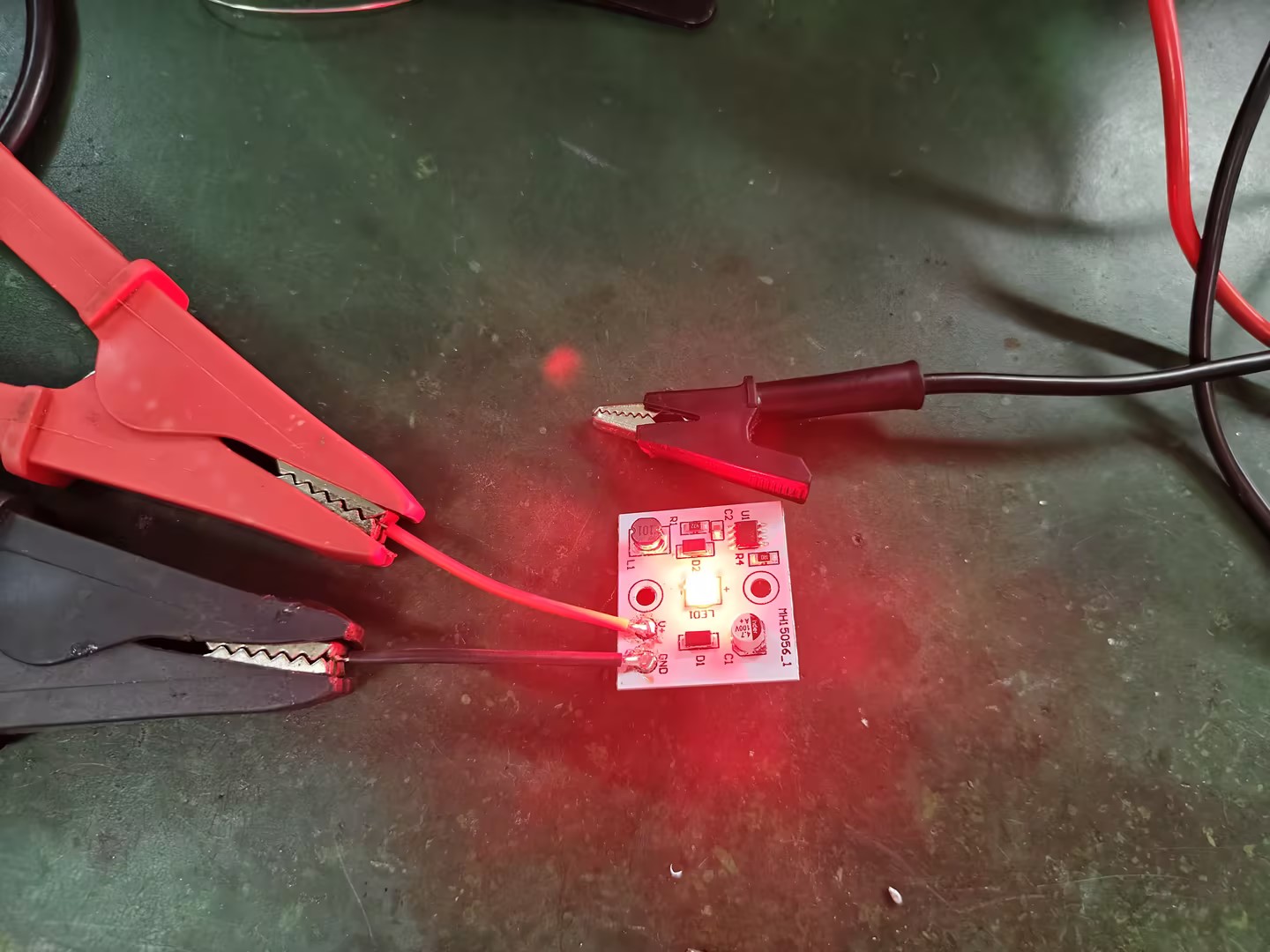

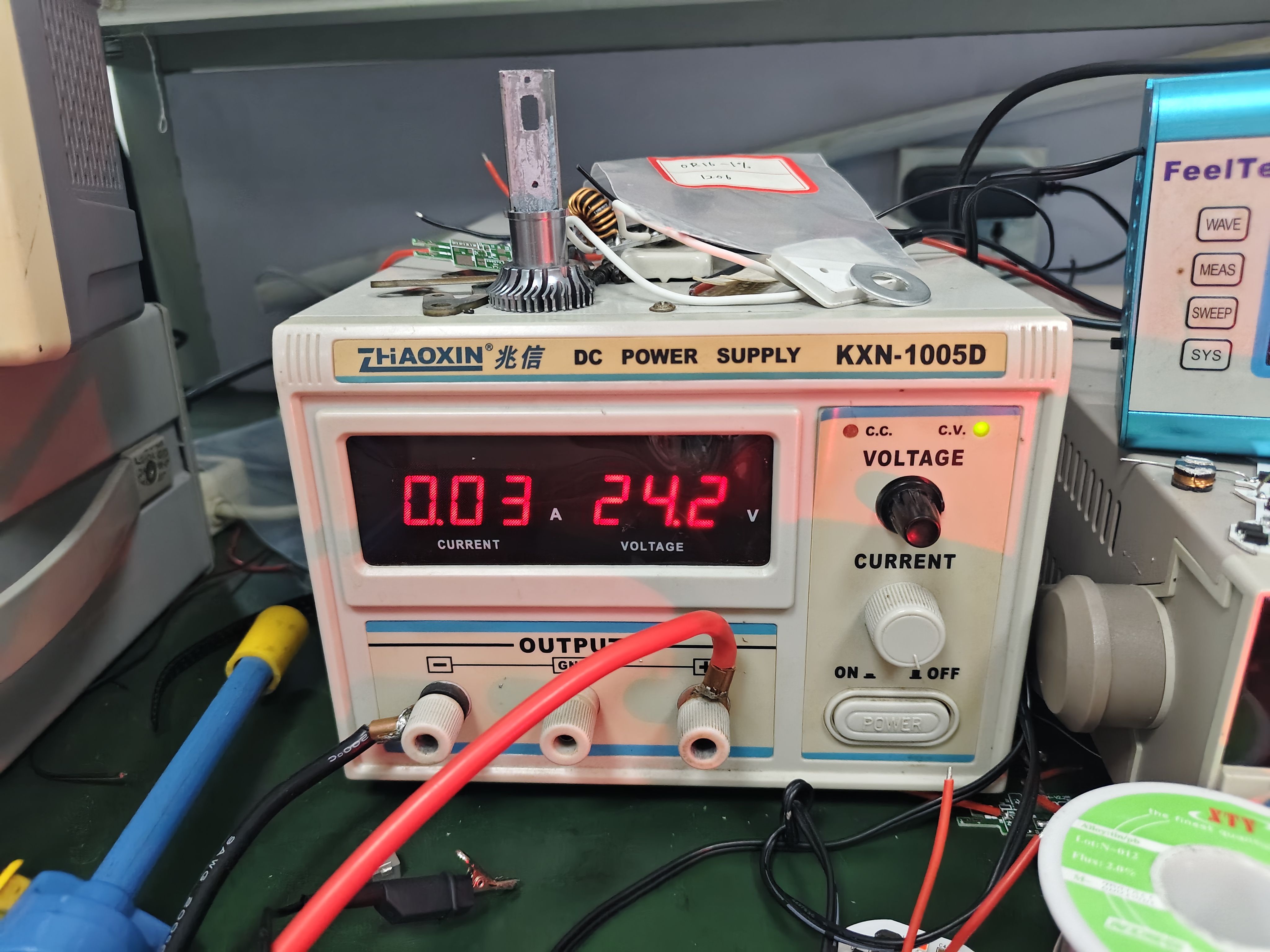

3. 警示灯场景（24V/30mA）
   • 适配性：小电流精准适配，爆闪模式直接满足警示需求，无需MCU
   • 设计建议：选SOT-23的小功率MOS（比如2N7000），采样电阻选3.3Ω/1%，MODE引脚接固定上拉/下拉，锁定爆闪模式
4. 户外景观照明（110V整流后/2A）
   • 适配性：150V输入上限刚好覆盖AC110V整流后的高压（约154V，注意留余量），恒流精度保证LED亮度一致
   • 设计建议：选耐压200V以上的MOS（比如IRF840），采样电阻选0.2Ω/1%，输入侧加EMI滤波电容（X电容0.1μF，Y电容2200pF）

四、设计避坑注意事项

1. PCB散热细节 ：SOP8的散热焊盘必须接地并铺大面积铜箔，虽然芯片外驱MOS，但芯片内部的控制电路发热也会触发过温降电流，尤其是大电流工作时，散热不好会导致输出电流下降。
2. MOS管选型 ：耐压必须大于输入最高电压（比如150V输入选200V以上耐压），电流额定值要大于输出电流的1.5倍（6A输出选10A以上），避免MOS过热损坏。
3. 采样电阻精度 ：平均电流采样对采样电阻精度要求高，必须选1%以上精度的金属膜电阻，否则恒流精度会大打折扣。
4. EMC补充设计 ：虽然有抖频，但输入侧还是要加X/Y电容，MOS管栅极加10Ω电阻+100pF电容的缓冲电路，避免开关噪声过大。
5. MODE引脚处理 ：不能悬空，必须接下拉或上拉电阻（比如10KΩ），切换模式时要避免在大电流状态下频繁切换，防止冲击电流损坏LED。

结尾

这款AP2400算是宽压外驱LED驱动里的性价比选手，尤其是三段功能和抖频设计，解决了很多实际场景的痛点。有没有坛友已经实测过这款芯片？比如在24V警示灯或者电动车灯的应用中，恒流精度、EMI表现怎么样？还有没有其他隐藏的设计细节或者踩过的坑？欢迎在楼下留言交流，一起优化方案！
