触摸屏+变频器+上位机三端联动：以太网模块在新能源装配线中的关键作用

一、行业背景与痛点

在工业自动化领域，欧姆龙 CPM1A 系列 PLC作为经典小型控制器，至今仍在中小型生产线中广泛应用。但随着智能制造的不断升级，仅配备 RS232/485 串口的 CPM1A 在与上位机、触摸屏、变频器等多设备组网通讯时，逐渐暴露出通讯效率低、扩展性不足等问题。

捷米特 JM-ETH-CXZ 导轨式以太网模块，凭借成熟稳定的串口转以太网技术，为 CPM1A 系列 PLC 提供了高效可靠的通讯升级方案，有效解决传统串口通讯瓶颈，在新能源充电设备制造、智能仓储等快速发展行业中，展现出突出的应用价值与推广前景。

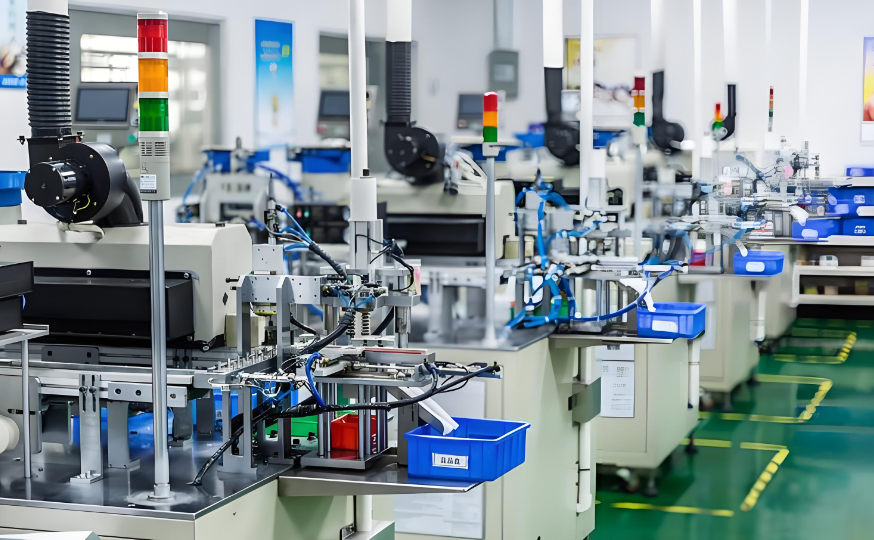

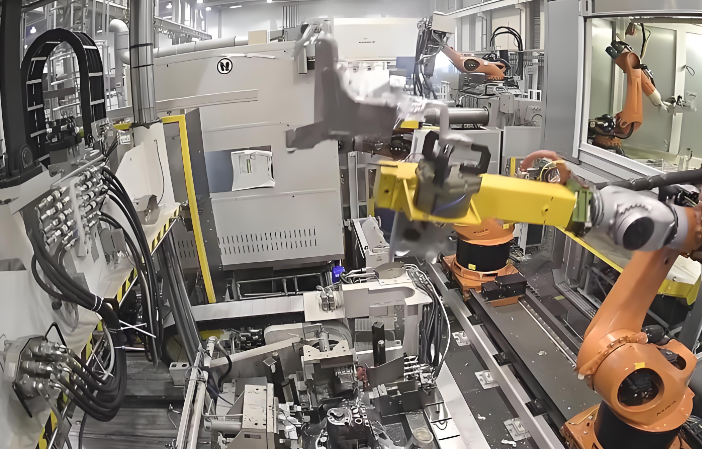

在新能源充电模块生产线等自动化场景中，欧姆龙CPM1A系列PLC常被用于控制输送线、定位机构等辅助设备。随着生产信息化需求的提升，企业需要将这些设备接入上层管理系统，同时实现与触摸屏的人机交互和变频器的速度控制

首先是接口资源不足。CPM1A系列通常仅配备1-2个串口，无法同时连接上位机、触摸屏和变频器（如欧姆龙3G3JV系列），被迫采用"PLC-触摸屏-变频器"的级联方式，导致数据传输延迟高达300ms以上，无法满足充电模块精密装配的实时控制需求。

其次是通讯稳定性差。采用普通串口转以太网设备时，由于缺乏对欧姆龙Hostlink协议的深度支持，数据丢包率常超过5%，在生产高峰期频繁出现参数传输错误，导致设备误动作。某充电设备厂商统计显示，此类通讯问题导致的生产线停机占总故障时间的42%。

最后是系统扩展困难。传统串口通讯的传输距离限制在100米以内，无法满足现代化车间的大面积布局需求；同时，串口总线结构使得新增设备必须停机接入，严重影响生产连续性。

二、解决方案

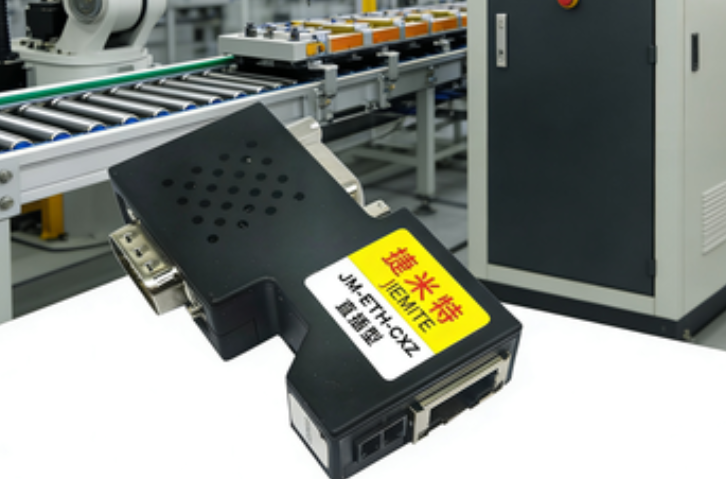

捷米特推出的JM-ETH-CXZ导轨型以太网模块，专为欧姆龙小型PLC的网络升级设计，其核心优势体现在三个方面：

多协议转换能力：作为工业级以太网转换器，该模块内置Hostlink协议解析引擎，完美支持欧姆龙专用通讯格式，同时提供ModbusTCP/IP协议转换功能，实现CPM1A与各类上位机、触摸屏（如威纶通MT8102iE）、变频器的无缝对接，解决了多设备通讯的协议兼容难题。

多端口协同设计：模块配备1个10/100M自适应以太网口和2个独立串口（RS232/485可选），支持同时连接3台不同设备，通过内部数据路由机制实现并行通讯，将整体传输延迟控制在15ms以内，满足多设备协同的实时性要求。

工业级可靠性：采用导轨式安装设计，具备IP30防护等级，支持-40℃~85℃宽温工作环境；内置6KV防雷保护和15KV静电防护，在新能源车间的强电磁环境下仍能保持稳定运行，平均无故障时间（MTBF）超过10万小时。

三、实施过程

某新能源充电设备企业需要将CPM1A-40CDR-A-V1控制的装配输送线接入MES系统，同时连接威纶通触摸屏实现参数设置和欧姆龙3G3JV变频器控制电机速度，采用捷米特JM-ETH-CXZ网关模块的实施过程如下：

硬件部署阶段：

1.将JM-ETH-CXZ模块安装在CPM1APLC附近的DIN导轨上，用专用RS232电缆连接模块的COM1口与PLC的编程口（CP1W-CIF01）。

2.通过RS485总线将模块的COM2口与3G3JV变频器的通讯端口连接，采用屏蔽双绞线并做好接地处理。

3.使用超五类工业以太网电缆，将模块的ETH端口接入车间工业交换机，同时连接触摸屏和上位机服务器，形成星型网络拓扑。

4.为模块接通24VDC电源（选用欧姆龙S8VK系列开关电源），确认指示灯状态：PWR灯常亮表示电源正常，ETH灯闪烁显示网络活动，COM1/COM2灯交替闪烁表示串口通讯正常。

网络配置阶段：

通过默认IP（192.168.1.200）登录模块Web管理界面，在"网络设置"中修改IP为生产网段（192.168.5.10），子网掩码255.255.255.0，网关192.168.5.1。

在"串口设置"页面分别配置COM1和COM2：

1.COM1：Hostlink协议，波特率9600bps，数据位8，停止位1，奇偶校验无（与CPM1A保持一致）

2.COM2：ModbusRTU协议，波特率19200bps，对应变频器从站地址1

在"数据路由"页面设置转发规则：

1.上位机（IP：192.168.5.100）通过ModbusTCP访问模块，映射至COM1的PLC数据区

2.触摸屏（IP：192.168.5.101）通过ModbusTCP读写模块，映射至COM1的PLC工作区

3.COM2的变频器数据通过模块自动转换为ModbusTCP数据，供上位机和触摸屏访问

编程与调试阶段：

1.在上位机MES系统中，通过ModbusTCP客户端软件连接JM-ETH-CXZ模块，读取PLC的I/O状态（对应地址%I0.0-%I15.7）和数据寄存器（对应地址%R0-%R100），实现生产数据采集。

2.在威纶通触摸屏编程软件中，添加ModbusTCP设备，指向模块IP地址，设计参数设置界面（关联PLC的输出寄存器）和状态监控界面（关联PLC的输入寄存器）。

3.在3G3JV变频器中设置通讯参数，使其与模块COM2口匹配，通过触摸屏发送频率指令（写入变频器地址0x0001），读取运行状态（读取地址0x0000）。

4.调试优化：通过模块Web界面的"数据包监控"功能观察各端口通讯状态调整数据刷新周期至50ms，确保上位机、触摸屏、变频器的数据更新保持同步，连续72小时测试无丢包现象。

四、应用效果与行业前景

改造后的数据显示，该方案为生产线带来显著提升：设备响应速度从300ms缩短至15ms，通讯故障率从42%降至0.3%，生产数据采集完整率从68%提升至100%。由于支持在线扩展，后续新增的质检设备仅通过交换机接入网络即可实现数据互通，无需停产改造。

此类解决方案在以下高速发展行业具有广阔应用前景：

新能源装备制造：在充电桩、储能电池生产线，实现老旧PLC与新信息化系统的对接，满足智能制造数据追溯要求。

智能仓储物流：用于分拣机、输送线的控制升级，实现CPM1A与WMS系统、条码识别设备的协同工作，提升仓储周转效率。

食品包装机械：解决中小型包装设备的多设备通讯难题，满足食品行业对生产过程监控和参数追溯的严格要求。

五、总结

捷米特JM-ETH-CXZ模块通过专业的串口转以太网和以太网桥接技术，完美解决了欧姆龙CPM1A系列PLC与多设备通讯的行业痛点。该方案不仅突破了传统串口通讯的接口数量、传输距离和协议兼容限制，更以工业级可靠性保障了生产连续性，同时大幅降低了系统升级成本。

在工业4.0转型背景下，这种经济高效的通讯升级方案为仍在使用老旧PLC的制造企业提供了平滑过渡的技术路径，尤其在新能源、智能物流等高速发展行业，正成为企业提升自动化水平、加速数字化转型的重要支撑。

相关技术交流请给邵工留言
