使用泰克MSO5B示波器进行电源控制环路响应测量

使用MSO5B示波器 + 4/5/6‑PWR高级功率分析软件测量电源的控制环路响应

在电源调试中，很多问题一开始看起来都像是“参数问题”。

带宽不够?

输出电容不合适?

补偿参数要不要再调一调?

但真正上手排查后，往往会发现：参数本身并不差，问题出在对控制环路的理解不够清楚。负载变化时的振铃、边界条件下的不稳定、仿真与实测之间的落差，背后几乎都绕不开一个核心问题——控制环路的稳定性。

从本质上看，无论是DC-DC转换器还是LDO，电源都是一个带闭合反馈的系统。系统是否稳定，并不只取决于静态参数，而取决于在不同频率下，增益和相位是如何共/同变化的。

如果只盯着时域波形，很容易看到“结果”，却看不到“原因”。而一旦从频域入手，很多问题反而会变得清晰起来。

通过频率响应分析，可以把控制环路的行为用一张波德图表现出来：增益随频率如何变化，相位是否逼近 −180°，相位裕量和增益裕量是否充足，这些都会一目了然。

过去，控制环路的频响分析通常依赖专用的频响分析仪或网络分析仪。但随着示波器平台和分析软件能力的提升，这件事已经不再那么“重”。

在Tektronix 4系、5系和6系MSO示波器(包括B系列)上，借助高级功率测量和分析软件，工程师可以直接在示波器平台上完成控制环路响应测量 。

典型的思路并不复杂：由示波器内置函数发生器产生小幅度扫频正弦信号，通过注入方式引入控制环路反馈路径，同步测量激励与响应信号，系统即可自动生成增益和相位随频率变化的结果，并直接给出相位裕量和增益裕量。

不需要额外仪器，也不需要复杂的后处理。

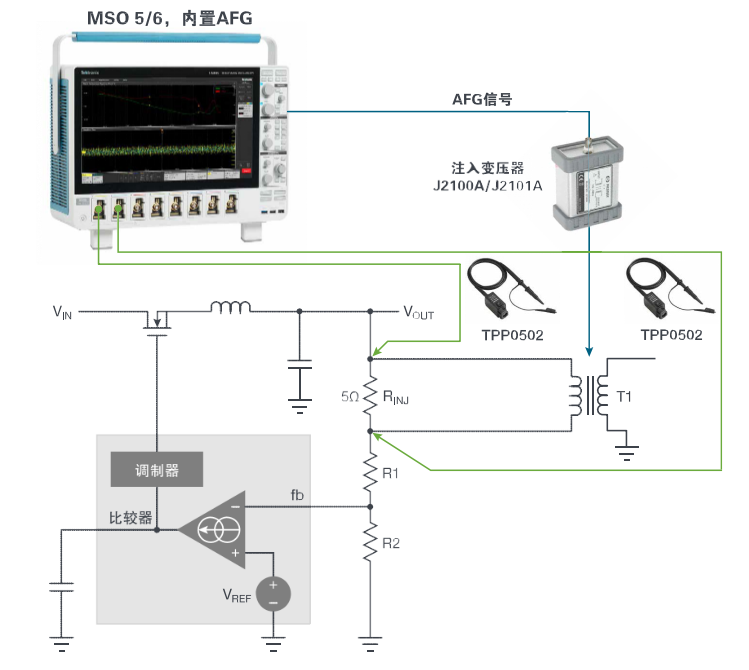

测量控制环路响应使用的基于示波器的系统包括测量软件、函数发生器( 内置到上面的示波器中)、注入/ 隔离变压器、注入电阻器和两只低衰减无源探头

当测量结果以波德图的形式呈现出来时，很多原本“模糊”的问题会突然变得清楚。

带宽在哪里?

相位下降得是否过快?

稳定性边界还有多远?

这些问题不再依赖经验猜测，而是有了可以量化和对比的依据。工程师也可以把实测结果与仿真进行对照，更快地判断问题究竟出在模型、参数，还是系统结构本身。

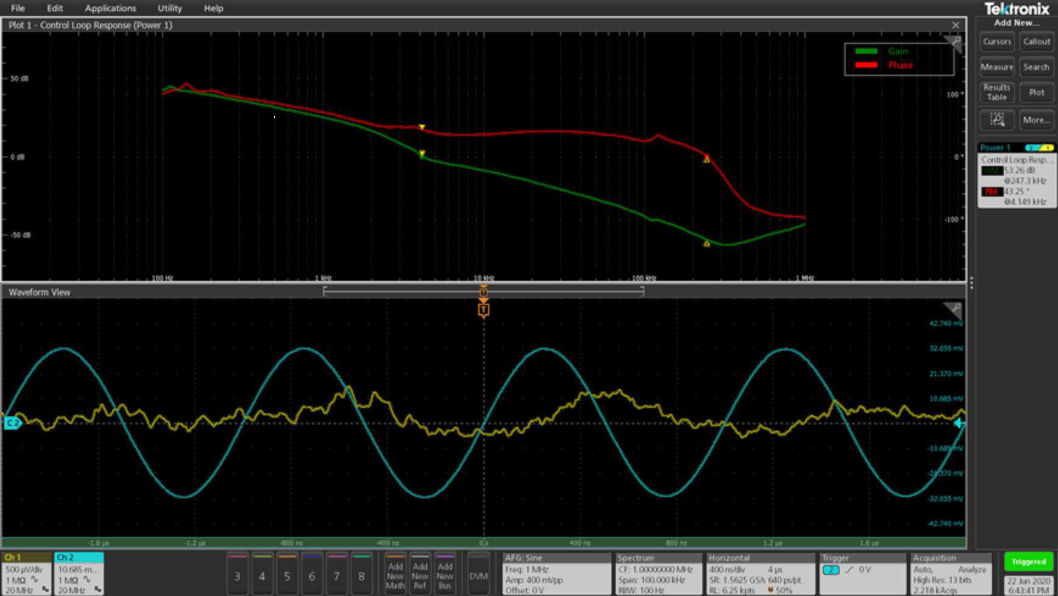

5系MSO示波器上测得的增益和相位相对于频率关系、增益裕量和相位裕量

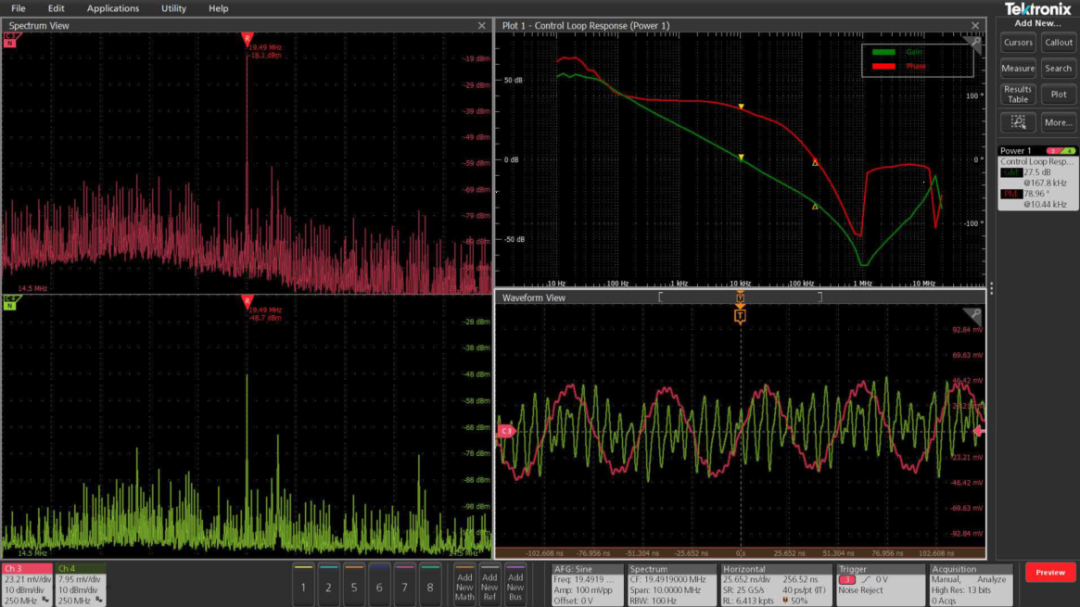

波德图(右上)，扫描范围为10Hz~20MHz。左面是Spectrum View频谱视图窗口。这些测量都是在5系MSO上进行的

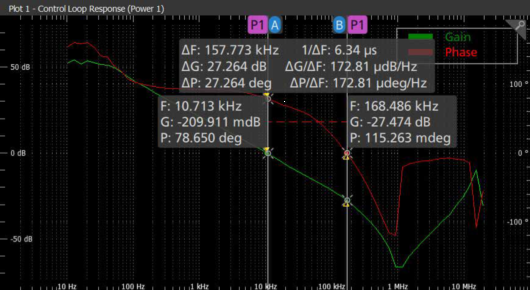

光标表明特定频率上的增益和相位，以及这些点之间的差

回到最初的那个现象：电源“看起来参数都够”，但就是不够稳。

很多时候，并不是设计不行，而是环路没看清。

当控制环路的频率响应被真正理解之后，调试会变得更有方向，决策也会更有信心。而这，正是控制环路响应测量存在的意义。

系统介绍了如何在示波器平台上完成频响分析，并将其用于稳定性评估与控制环路分析。帮助工程师更快速定位电源震荡、相位裕量不足及动态响应异常等问题，适用于 AI 数据中心、HVDC、VRM 及 SiC/GaN 电源设计等场景，扫码获取完整资料。
