同样尺寸的陶瓷天线为什么别人的智能戒指
信号就是比你的好？

如果你也曾对着频谱仪怀疑人生，这篇或许能给你一点新思路。

做智能戒指的工程师和采购朋友，不知道你有没有过这种经历：

项目到了天线选型阶段，大家都是用陶瓷贴片天线，封装尺寸看起来差不多，甚至焊在同一块测试板上。对方测出来的OTA数据漂漂亮亮，你的蓝牙连三米就开始掉包。

你开始怀疑：

是不是射频线没走好？

是不是匹配电路参数不对？

是不是结构件的介电常数没算进去？

还是……选型的时候漏看了什么？

其实，答案可能藏在一个被忽略的环节里：天线和你的产品场景，到底匹不匹配？

两款陶瓷天线，两种设计思路

同样是针对2.4GHz ISM频段的陶瓷贴片天线，我们来看两款型号的规格参数：

参数	JTW2G45AN3216T100R	JTW2G44AN1608T80R
封装尺寸	3.2 × 1.6 × 0.5 mm	1.6 × 0.8 × 0.4 mm
中心频率	2.45 GHz	2.44 GHz
工作带宽	100 MHz	80 MHz
峰值增益	0.9 dBi	0.5 dBi
天线效率	65% @2.4GHz72% @2.45GHz70% @2.5GHz	38% @2.4GHz49% @2.44GHz44% @2.48GHz
电压驻波比 (VSWR)	≤2.0	≤3.0
特性阻抗	50Ω	50Ω
最大输入功率	3W	3W
工作温度范围	-40 ~ +85°C	-40 ~ +85°C

看到了吗？这两颗料从设计思路上就不一样——

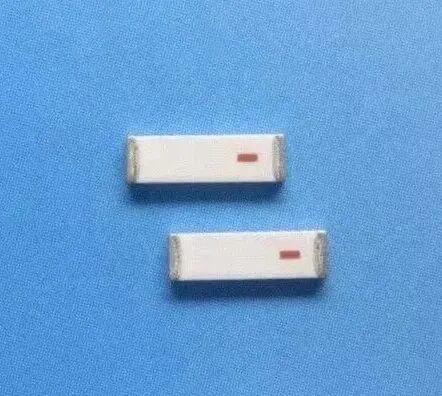

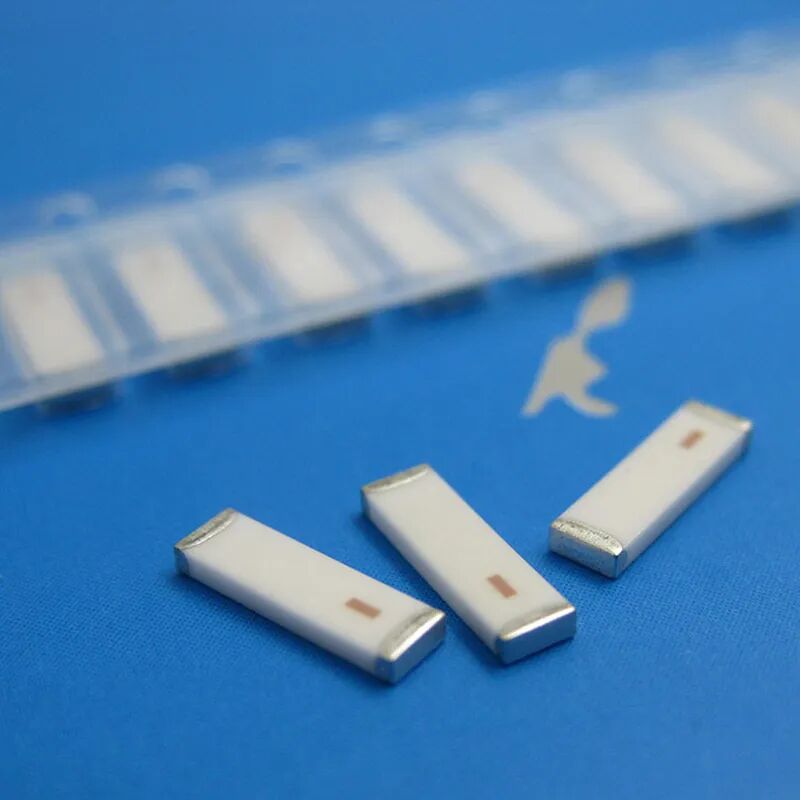

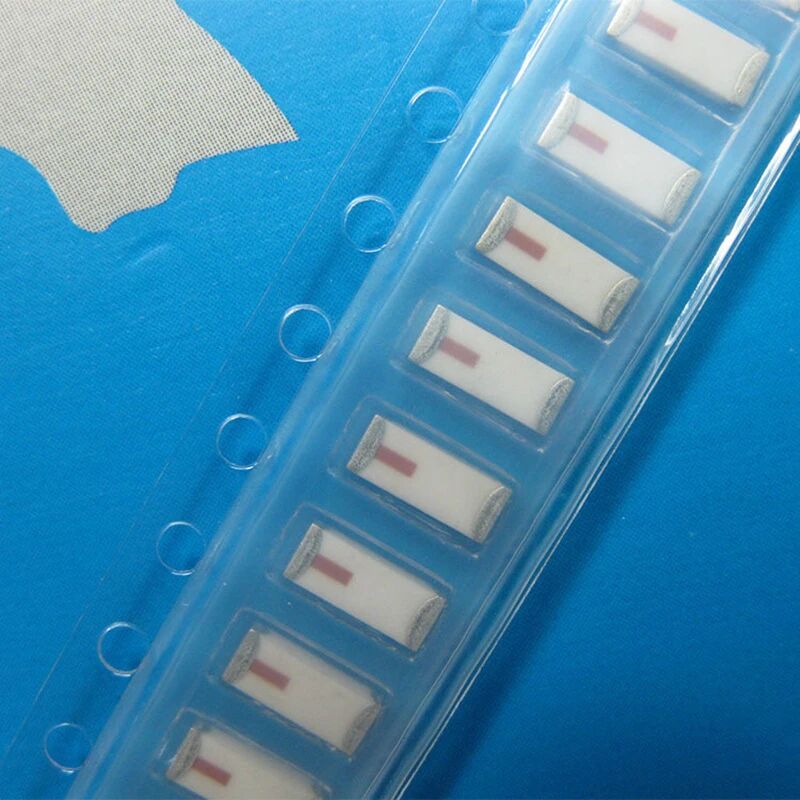

JTW2G45AN3216T100R的规格方向是：在3.2×1.6mm这个封装尺寸下，把带宽做到100MHz，效率拉到72%，VSWR控制在2以内。适合给天线留出了完整净空区、追求稳定连接距离的项目。

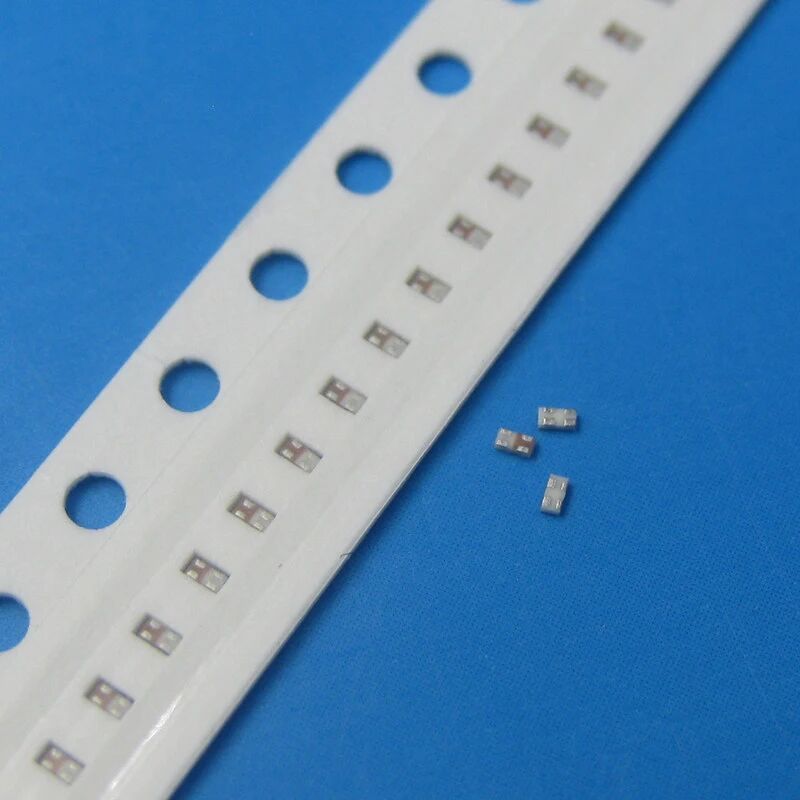

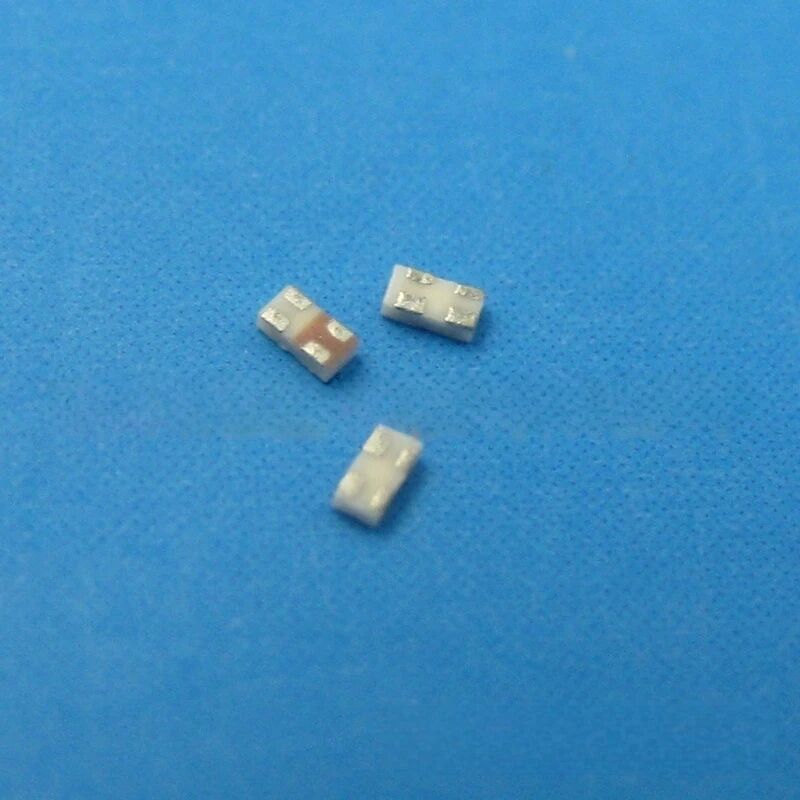

JTW2G44AN1608T80R的规格方向是：把体积压缩到1.6×0.8×0.4mm，在极限小尺寸里通过匹配电路把峰值效率拉到49%。适合结构已经定型、天线区域只剩毫厘的产品。

没有谁好谁差——它们是给不同项目阶段和不同结构需求准备的。

智能戒指对天线到底有多苛刻？

智能戒指是蓝牙穿戴设备里对天线最不友好的形态，没有之一。

空间极限压缩：整机内部留给天线的净空区，往往连5mm都不到。

金属结构干扰：外壳要质感，往往带金属元素，对天线来说就是天然的屏蔽罩。

人体贴近损耗：手指戴上戒指，天线紧贴皮肤，介电常数变化直接导致频偏和效率骤降。

这几个因素叠加在一起，意味着天线在规格书上的初始参数，到了实际产品里会被层层消耗。所以选型的关键，不是找一个“参数最漂亮”的天线，而是找一颗和你的结构、净空条件、产品定位最合拍的天线。

03效率和带宽的账按项目来算

举个场景推演。

假设你的智能戒指PCB上，天线区域给到了3.2×1.6mm以上，净空也够——那JTW2G45AN3216T100R的100MHz带宽和72%峰值效率，能给你换来的是：频偏容忍度更高，人体佩戴后的有效效率余量更足，量产时的一致性窗口更宽。

再换一个场景——你的戒指结构已经封样，天线只能挤在1.6×0.8mm的角落里。这时候硬上3216封装根本放不下，JTW2G44AN1608T80R就是匹配这个场景的选项。它在这个尺寸下把峰值效率做到了49%，靠的是陶瓷配方的打磨和外围匹配电路的配合。

所以不是谁效率高谁就好——是你的项目还有多少空间，以及你愿意用空间换什么。

04带宽和VSWR

再看两组容易被跳过的参数。

带宽方面：100MHz和80MHz，听起来差20MHz不算多。但天线装进戒指后，谐振点会在人体组织影响下偏移。80MHz带宽如果频偏过大，可能整段跑出可用范围；100MHz的带宽给匹配调试和量产一致性留了更多容错空间。

VSWR方面：2.0和3.0，这个差异关系到有多少功率真正辐射出去了。VSWR 3.0时约25%的功率被反射回源端，VSWR 2.0则把反射损耗压到10%以内。如果你的项目追求蓝牙连接距离和稳定性，这个参数值得多看两眼；如果你的项目对连接距离要求不高、更看重体积控制，那VSWR 3.0在你可接受的范围内也完全够用。

说到底，参数没有绝对的好坏，只有跟你产品需求的匹配程度。
