电源端口-VCC 3.3V EOS/ESD静电防护方案设计及电路保护元件选型-优恩半导体

VCC 3.3V是一种常见的低电压供电方案，广泛应用于需要低功耗、高精度或特定电平匹配的电子系统中，在嵌入式系统、微控制器（MCU）、逻辑芯片、存储器等供电以及模拟电路（传感器）、低功耗设备供电等领域具有广泛的应用前景和优势。在使用时，需要注意电压稳定性、电流限制以及静电保护等方面的问题，以确保电路和设备的正常运行和安全性。

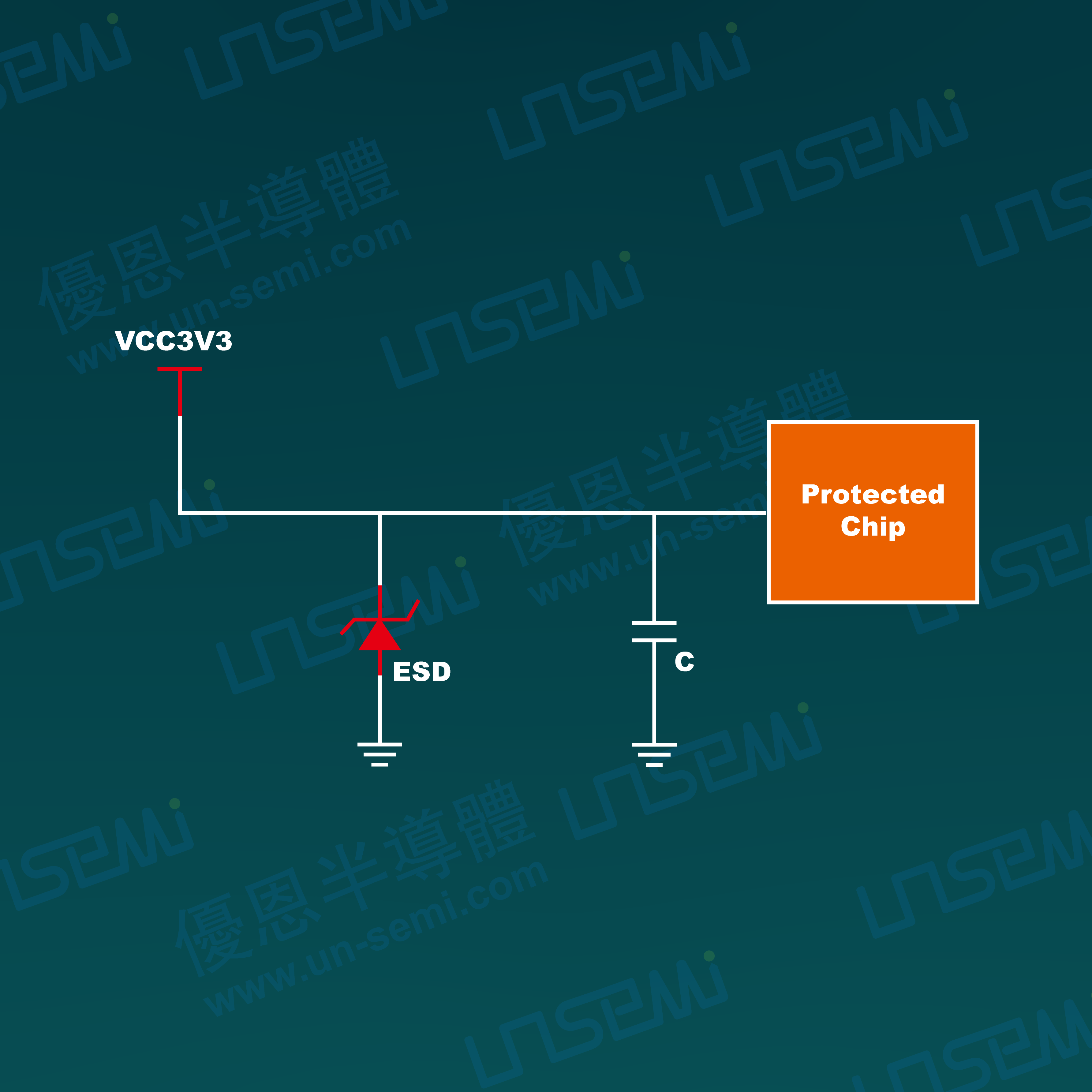

VCC 3.3V供电EOS/ESD单向器件保护方案

符合标准要求：

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2

方案特色：

1、通过在电路上并联电压精度高、响应速度快、钳位电压低的硅材ESD保护器件对后端IC进行保护；

2、采用单向防护器件，对瞬态负电压干扰会有更优秀的保护作用；

推荐产品：

ESD3.3V52DS-A、ESD03V32DS-A、ESD3.3V88DS-A、ESD3.3V02DS-A、ESD3.3V92D-A、ESD3.3V52D-A、ESD3.3V32D-A、ESD3.3V12D-A、ESD3.3V52D-HA、ESD3.3V88D-A、ESD3.3V02D-A。

VCC 3.3V供电EOS/ESD双向器件保护方案

符合标准要求：

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2

方案特色：

1、通过在电路上并联电压精度高、响应速度快、钳位电压低的硅材ESD保护器件对后端IC进行保护；

2、采用双向防护器件，无需区分器件使用方向，SMT贴装生产更高效便捷；

推荐产品：

ESD3.3V52DS-C、ESD03V32DS-C、ESD3.3V88DS-C、ESD3.3V02DS-CKN、ESD3.3V02DS-C、ESD3.3V92D-C、ESD3.3V52D-C、ESD03V32D-C、ESD3.3V88D-C、ESD3.3V88D-CB、ESD3.3V02D-CKN、ESD3.3V02D-C。

以上展示方案仅供参考。
