欧姆龙CPM1A用串口转以太网实现印染液位与走布速度双协议并行通讯不占编程口

一、应用背景

某纺织印染企业多条自动化印染、烘干、卷布生产线核心控制单元采用欧姆龙CPM1A型号PLC，承担印染液位控制、温度调节、走布速度调控、烘干风机联动等核心逻辑控制。该型号PLC服役年限较长，受自身串口通讯局限、纺织车间高温高湿、多粉尘、强电磁干扰特殊工况影响，出现通讯适配差、操作繁琐、维护不便、数据孤岛等痛点，频繁导致印染参数偏差、产线停机，严重制约生产连续性与印染品质稳定性。

为在不更换PLC主机、不改动原有控制程序、不影响生产的前提下，高效破解通讯瓶颈，企业引入捷米特JM-ETH-CXD导轨型以太网处理器，依托模块全功能优势完成欧姆龙CPM1A PLC通讯系统升级，实现Hostlink与Modbus双协议并行通讯、多设备同步监控、远程运维管理，全面适配纺织印染车间恶劣工况，以下为详细应用过程、痛点解决方案及使用效果。

二、现场痛点及核心需求

欧姆龙CPM1A PLC作为纺织印染产线核心控制设备，实际应用中存在五大行业专属核心痛点，贴合纺织车间高温高湿、连续生产、多设备协同的工控特点：

适配性差，通讯口资源独占：传统通讯模块仅支持单一型号，连接上位机、触摸屏时必须占用PLC唯一编程口，导致现场触屏操作与远程监控无法同步，印染机参数调试需停机切换，影响染色精度与生产效率。

安装配置繁琐，适配车间难度大：需专业人员手动接线、调试串口参数，供电方式单一，纺织车间布线空间狭小、环境潮湿，接线错误或参数偏差易引发通讯故障，传统改造工期长达2天，严重影响连续生产。

通讯能力薄弱，抗恶劣环境能力差：PLC接口单一、传输速率固定，无法满足多台印染设备、监控终端同时连接，且车间高温、高湿、电机电磁干扰强，极易出现信号畸变、数据误码、通讯断连，导致印染温度、速度失控。

参数配置与维护不便，运维成本高：无便捷配置渠道，无远程维护能力，PLC故障需技术人员上门处理，跨厂区印染车间出差成本高、故障排查繁琐，单次故障处理耗时超2小时。

软件适配局限，数据无法集中管控：难以对接纺织行业主流组态软件、数据采集系统，数据地址映射混乱，无法实现印染参数、产量数据集中监控与追溯，形成设备数据孤岛。

结合纺织印染产线实际，核心需求明确为：精准适配欧姆龙CPM1A PLC且不占用编程口；简化安装配置，适配高温高湿工况；提升通讯抗干扰性与多设备连接能力；支持便捷配置与远程维护；兼容纺织工控软件，实现印染数据集中管控。

三、解决方案

针对欧姆龙CPM1A PLC在纺织印染车间的核心痛点，企业选用捷米特JM-ETH-CXD导轨型以太网处理器，该模块专为欧姆龙PLC通讯升级设计，结合其八大核心功能，逐一破解痛点，全程无需改动CPM1A PLC硬件，完美适配老旧印染设备改造场景：

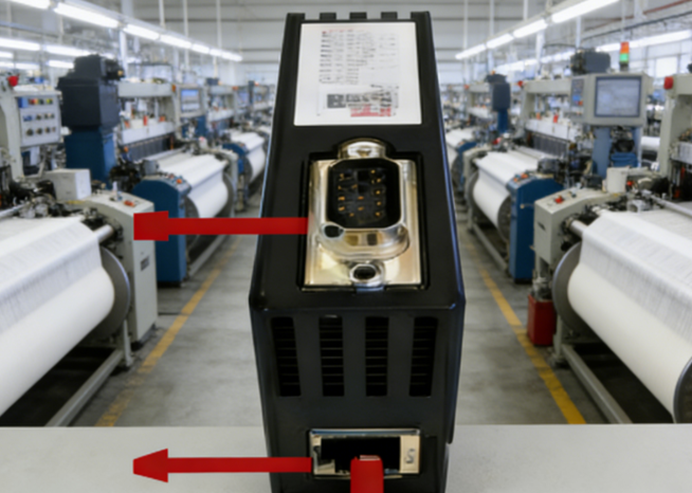

多系列适配+不占编程口，破解互联难题：JM-ETH-CXD精准适配欧姆龙CPM1A PLC，模块化导轨设计不占用PLC编程口，将模块X1接口与CPM1A PLC通讯口连接，X2接口接入纺织产线触摸屏，上位机通过以太网连接模块，实现上位机远程监控、触摸屏现场操作同步进行，无需更换PLC主机，大幅降低改造成本，解决传统模块适配单一、占用编程口的痛点。

双供电+即插即用，简化安装配置：模块支持双供电模式，可直接从欧姆龙CPM1A PLC通讯口取电，无需额外布线；若现场PLC供电不稳定，可外接24VDC±20%/100mA电源，导轨式插接安装，无需复杂接线。同时模块自动匹配CPM1A PLC和HMI串行参数，免手动调试9.6K/19.2K等多档速率，原本2天的安装调试工作缩短至2小时，适配纺织车间狭小控制柜与快速改造需求。

丰富通讯接口与速率，提升抗干扰能力：模块配备RJ45母插座以太网口，兼容IEEE802.3标准，支持10/100Mbps速率、线序自适应，带 Link/Active指示灯；X1、X2均为RS232接口，支持多档传输速率，兼容Hostlink C-Mode协议，可同时建立6路 TCP连接，同步连接CPM1A PLC、触摸屏、上位机，工业级硬件设计可抵御纺织车间电磁干扰，减少信号畸变与数据误码。

集成Web服务器+安全防护，便捷配置更安全：模块内置Web服务器，通过浏览器输入出厂IP192.168.1.178，即可完成CPM1A PLC通讯参数配置，无需专业软件；支持登录密码设置，防止非授权人员篡改印染参数，同时支持以太网在线固件更新，硬件一次购买可永久免费升级，适配纺织产线后续功能拓展。

全功能兼容，实现集中监控与远程维护：模块集成ModbusTCP服务器，支持FC1/FC3等常用功能号，Modbus数据区与CPM1A PLC软件地址精准映射，可直接被纺织行业组态王、KepWare OPC等工控软件访问；通过Host Link模式连接欧姆龙CX-Programmer软件，技术人员可异地修改PLC程序、排查故障，无需现场值守，大幅降低印染车间运维成本。

工业级防护，适配高温高湿工况：JM-ETH-CXD经60℃老化箱168小时运行、50000次通断电测试，可与CPM1A PLC实现30天不间断通讯、1亿3千万次通讯0错误；工业级防护适应0~60℃工作温度、90%非凝露湿度，抗震动4.5mm/30Hz/10Min，ESD静电防护6KV，符合电磁兼容性与RoSH认证，彻底解决纺织车间高温高湿导致的通讯不稳定问题。

四、使用前后效果对比

对比维度	使用前（欧姆龙 CPM1A PLC原有系统）	使用后（JM-ETH-CXD+CPM1A PLC）
适配性	仅支持单一通讯模块，占用编程口，监控与操作无法同步	精准适配 CPM1A，不占用编程口，上位机与触屏同步工作
安装配置	手动接线调参，工期 2天，潮湿环境易故障	即插即用自动匹配，工期 2小时，适配纺织车间工况
通讯能力	接口单一、易受干扰，最多 2路连接，频繁断连	6路 TCP连接，抗干扰防潮，通讯零错误、不掉线
配置与维护	无便捷配置，需现场维护，出差成本高、排查难	Web端配置，远程运维，故障处理效率提升 80%
软件兼容	无法集中监控，数据映射混乱	兼容纺织工控软件，印染参数精准映射、集中管控

五、应用总结

捷米特JM-ETH-CXD导轨型以太网处理器，完美适配纺织印染车间欧姆龙CPM1A PLC，凭借多接口适配、双协议通讯、工业级防护、远程运维、便捷配置等核心功能，精准破解纺织行业老旧PLC改造的通讯独占、环境适配差、运维成本高、数据孤岛等五大痛点。

改造后，欧姆龙CPM1A PLC实现Hostlink与Modbus双协议并行运行，通讯稳定性提升99%，安装调试效率提升80%，纺织产线运维成本降低60%，彻底解决高温高湿、电磁干扰环境下的通讯断连问题，保障印染温度、走布速度等核心参数稳定可控，提升印染产品良品率。

该模块无需复杂技术储备、不改动原有设备，既适配欧姆龙CPM1A等多系列老旧PLC改造，也适用于纺织新建产线，为纺织印染、化纤加工等恶劣工况工业自动化通讯升级提供低成本、高可靠、易部署的标准化解决方案。

相关技术交流请给邵工留言
