塔讯TX181-RE-RE-CCIE/ECM网关在新能源汽车电池包装配线的应用案例

一、项目背景与行业前景

新能源汽车产业作为工业自动化领域的核心增长极，其电池包装配环节对设备协同精度、数据可靠性要求极高 ——电池包电芯安装、密封检测等工序需依赖总线阀岛精准控制气缸动作，同时由PLC实时调度设备运行。某新能源汽车零部件企业的电池包装配线中，主控设备采用三菱 FX系列PLC（搭载CC-Link IEFB协议），执行机构选用ESV-EC系列总线阀岛（搭载EtherCAT协议），因总线协议不兼容，两者无法直接通信，导致设备协同断层。塔讯TX181-RE-RE-CCIE/ECM网关作为“EtherCAT主站+CC-Link IEFB从站”的专业转换设备，成为打通通信链路的关键物联网网关，助力生产线实现智能化升级。

二、项目痛点

协议壁垒导致设备协同失效：三菱FX系列PLC需向ESV-EC总线阀岛下发气缸伸缩、压力控制指令，同时接收阀岛的动作反馈信号，但 CC-Link IEFB与EtherCAT协议无法直接交互，导致阀岛动作延迟超200ms，电芯安装对位偏差达±0.5mm，不合格品率高达4.2%。

数据采集断层影响质量追溯：电池包装配需记录每道工序的阀岛动作参数（如气缸压力、动作时长），因缺乏兼容的工业网关，阀岛数据无法实时上传至PLC，只能人工记录，数据完整性不足75%，不符合新能源汽车零部件溯源要求。

改造成本高且风险大：若更换同协议阀岛，20台ESV-EC系列设备需投入超15万元，且需重新编写PLC控制程序，停产改造周期长达10天，将直接影响订单交付。

三、塔讯TX181-RE-RE-CCIE/ECM网关功能简介

该网关是专为异构设备互联设计的智能网关，核心功能适配电池包装配场景需求：

双模协议转换：支持EtherCAT侧作为主站、CC-Link IEFB侧作为从站，可实现三菱FX系列PLC（CC-Link IEFB主站）与ESV-EC阀岛（EtherCAT从站）的双向数据交互，协议转换延迟＜10ms，满足高精度装配对实时性的要求。

高效数据采集：作为专业数据采集器，网关支持256字节I/O数据传输，可实时采集阀岛的气缸压力、动作状态、故障代码等参数，数据传输准确率达99.99%，为质量追溯提供数据支撑。

工业级稳定性：具备-45~85℃宽温工作范围，符合EN 55022 Class A抗电磁干扰标准，适配电池装配车间多设备电磁环境；同时支持故障自诊断，可实时监测通信链路，异常时触发声光报警与远程通知。

灵活兼容配置：通过Web界面即可完成CC-Link IEFB从站参数（设备ID、通信周期）与EtherCAT主站参数（从站映射表、数据交互频率）配置，兼容三菱FX全系列PLC与ESV-EC全型号阀岛，无需修改原有程序。

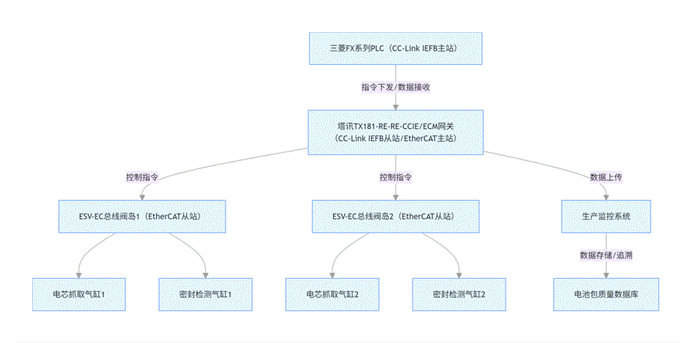

四、系统结构拓扑图

五、解决方案与实施过程

（一）解决方案设计

以网关为核心，构建“三菱FX PLC-网关-ESV-EC阀岛”三层通信架构：

数据交互层：网关在CC-Link IEFB侧接收PLC下发的阀岛控制指令，同步将采集的阀岛状态数据回传；在EtherCAT侧周期性下发指令至阀岛，确保动作与PLC调度同步。

控制层：PLC根据网关回传的阀岛数据，实时修正控制指令，避免因机械误差导致的装配偏差；同时将数据与电池包编号绑定，上传至生产监控系统。

追溯层：生产监控系统将数据存储至质量数据库，实现每道装配工序的参数可查、可追溯。

（二）实施过程

前期准备（1天）：确认PLC的CC-Link IEFB通信参数（IP：192.168.1.50）、阀岛的EtherCAT从站ID（1#-20#），通过网关Web界面配置对应参数，设置数据交互周期为20ms。

硬件部署（2天）：将网关安装在生产线控制柜内，通过专用电缆连接PLC的CC-Link IEFB端口与阀岛的EtherCAT端口，检查接线接地情况，避免信号干扰。

调试测试（3天）：

协同测试：下发电芯抓取指令，观察阀岛动作是否与PLC指令同步，调整数据交互周期优化响应速度。

数据采集测试：监测网关上传的阀岛压力、动作时长数据，确保与实际值偏差＜1%。

故障模拟测试：模拟阀岛断电、通信中断，验证网关故障报警功能是否正常触发。

试运行验收（7天）：生产线试运行期间，持续监测装配精度、数据完整性，记录不合格品率变化，最终通过企业验收并正式投产。

六、应用效果与前后对比

（一）实施后应用效果

装配精度与效率双提升：网关实现PLC与阀岛实时通信，阀岛动作延迟缩短至8ms，电芯安装对位偏差控制在±0.1mm，不合格品率从 4.2%降至0.3%，日产能提升15%。

数据追溯全面达标：网关采集的阀岛数据完整性达100%，与电池包编号精准绑定，满足新能源汽车溯源要求，人工记录工作量减少 90%。

成本显著降低：避免设备更换费用15万元，运维响应时间从4小时缩短至30分钟，年运维成本节约8万元；无停产改造，保障订单按时交付。

（二）实施前后效果对比表

指标	实施前	实施后	提升幅度
阀岛动作延迟	＞200ms	＜8ms	96%
装配对位偏差	±0.5mm	±0.1mm	80%
不合格品率	4.2%	0.3%	92.9%
数据完整性	＜75%	100%	25个百分点
运维响应时间	4小时	30分钟	87.5%
综合成本（年）	28万元	12万元	57.1%

七、总结

在新能源汽车这一高速发展的主流行业中，塔讯TX181-RE-RE-CCIE/ECM网关通过解决三菱FX PLC与ESV-EC阀岛的协议兼容问题，充分展现了工业网关在打破“信息孤岛”、赋能工业自动化的核心价值。其不仅实现设备高精度协同与数据全链路追溯，更帮助企业以低成本完成升级，保障生产连续性。

随着新能源、半导体等行业的持续扩张，异构设备互联需求将大幅增长，物联网网关作为连接底层设备与上层系统的关键枢纽，市场前景广阔。塔讯网关凭借工业级稳定性、灵活兼容性，将持续为各行业智能化升级提供支撑，推动工业领域向更高精度、更优效率、更低成本的方向发展，助力我国制造业高质量转型。

《具体内容配置过程及其他相关咨询请与王工留言交流》
