【分享】HyperMesh vs SimLab：CAE前处理老司机与智能助手的终极对决

文章来源于：Simcenter机械仿真

---

Hypermesh和Simlab就像两位性格迥异的工程师——一位是身经百战、工具箱里装满各类实用工具的老将，另一位是擅长自动化、一眼看穿几何特征的智能助手。选对工具，事半功倍；而选错工具，则可能让你的前处理时间从3天变成3周。

1 产品基因：一个为"极致控制"而生，一个为"流程自动化"而造

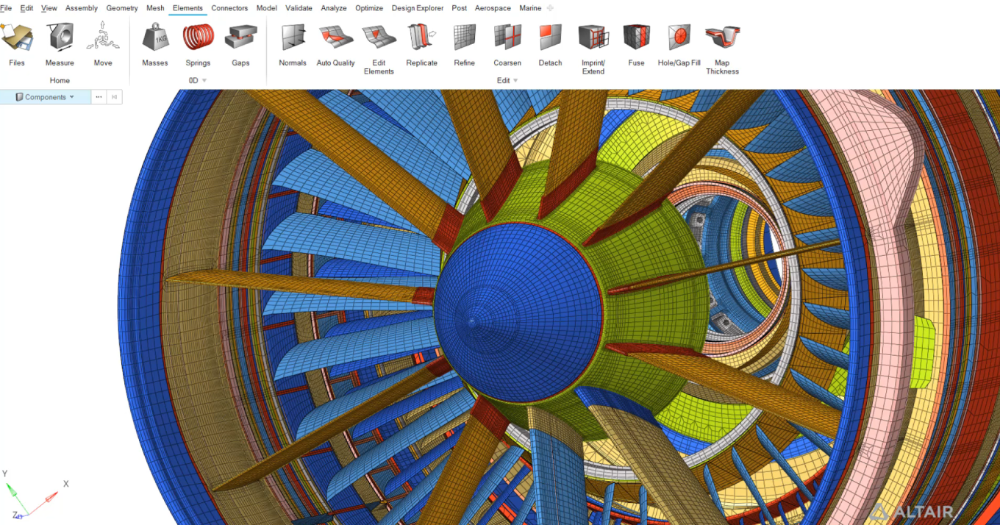

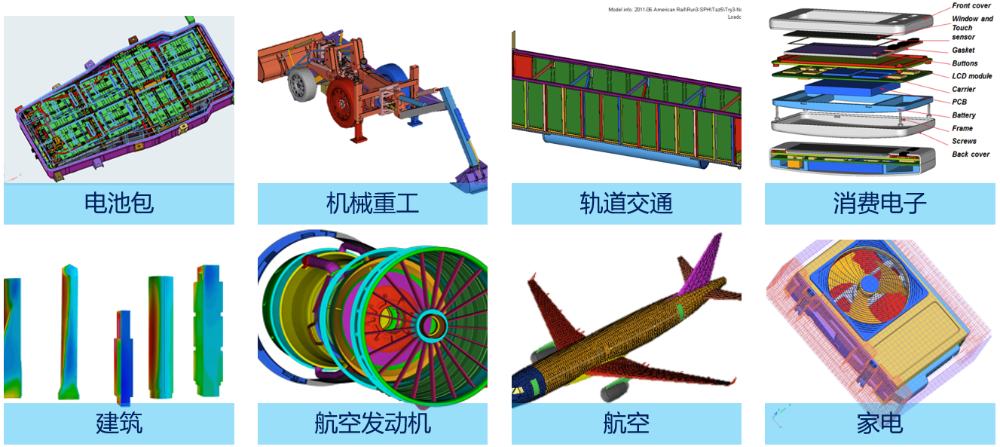

Hypermesh诞生于上世纪90年代，是CAE界经典的前处理平台，至今已经历30余年的迭代。它的设计哲学很简单：给工程师极大的自由度和控制力。无论是复杂的几何修复、六面体网格的精雕细琢，还是为Optistruct、Nastran、Abaqus、LS-DYNA等数十种求解器定制卡片，Hypermesh都能做到"指哪打哪"。图1 Hypermesh

在各行业的应用Simlab则是原Altair 2010年收购的"后起之秀"，它的定位更聚焦于流程导向的自动化建模。Simlab不追求"万能"，而是强调"高效"——通过自动识别CAD特征（倒角、圆孔、螺栓、圆柱面等），将重复性建模工作模板化，让工程师从繁琐的手动操作中解放出来。图2 Simlab的工作流

一句话总结：Hypermesh就像是传统油车发动机，主打一个“全能均衡”，啥工况都能稳稳跑；Simlab更像混动发动机，不追求面面俱到，而是在特定场景里把效率和油耗做到极致。

2 网格划分：六面体精工 vs 四面体闪电战

网格划分是两者差异较为直观的战场。Hypermesh可谓网格质量的"天花板"，在网格划分领域堪称"瑞士军刀"。尤其擅长六面体（Hexa）网格。通过Solid Map等功能，可以将壳网格智能拉伸/旋转成体网格。对于需要高精度应力分析的结构件（如航空发动机叶片、底盘件）几乎是行业标准。图3 Hypermesh的六面体网格划分

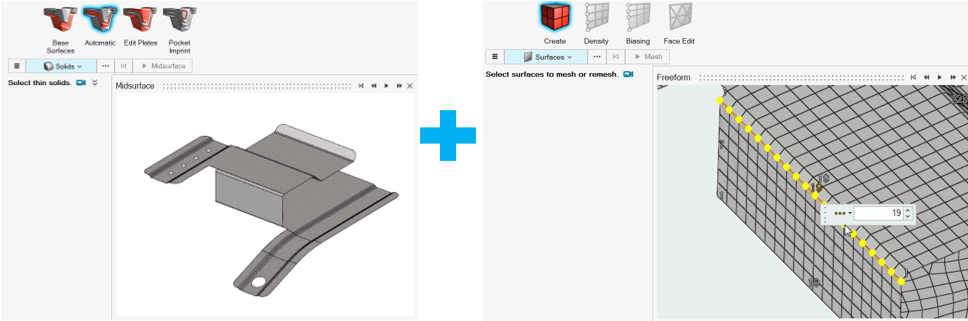

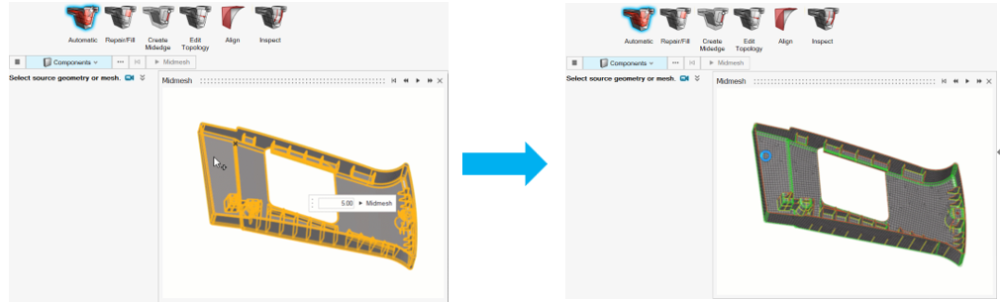

而针对薄壁件（如汽车车身覆盖件、塑料件），Hypermesh则提供了中面提取（Mid-Surface）+自由2D网格（Freeform）、以及中面直接网格（Midmesh）两套工具流程。只要通过设置合理的参数，即可实现高质量高效率的壳网格划分。图4 中面提取（Mid-Surface）+自由2D网格（Freeform）图5 中面直接网格（Midmesh）

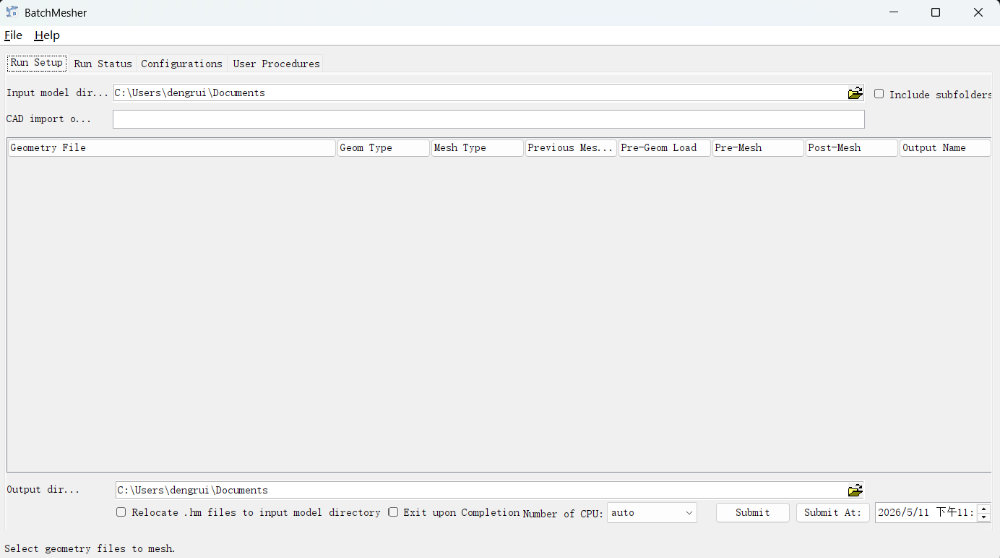

如果需要对大批量的几何对象划分网格，又觉得手动划分网格太过繁琐。Hypermesh也提供了Batch Mesher这样的批量网格划分工具。针对复杂几何的自动清理和网格生成，减少手动干预。图6 Batchmesher但是强大的功能也伴随着工程师需要付出的学习代价也是高昂的。一位资深CAE工程师曾吐槽："Hypermesh里光是一个Automesh面板，就有上百个参数需要理解。"

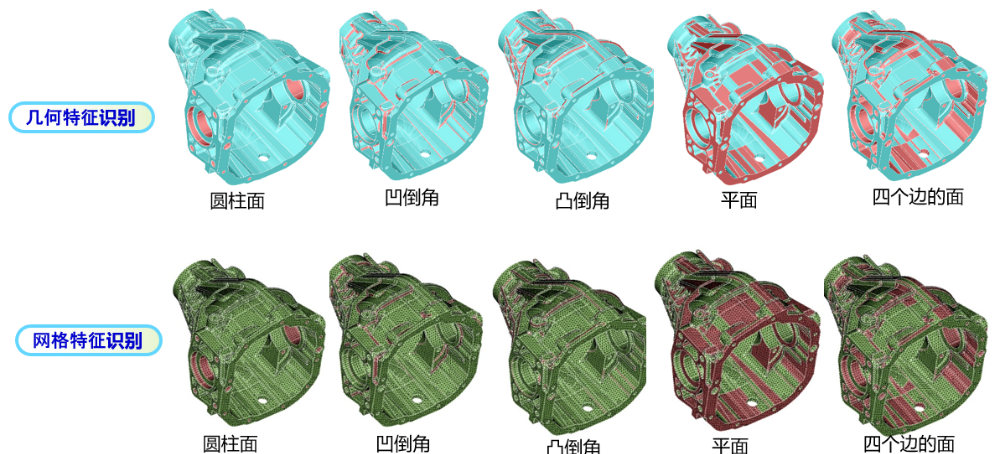

Simlab则是由几何特征驱动的"闪电侠"。其核心杀手锏是基于特征识别的自动化网格划分。在Simlab中导入CAD后，它能自动识别螺栓、倒角、圆孔、锥面、Logo等几何特征，并基于这些特征施加网格控制策略，然后开展网格划分。图7 Simlab特征识别且可以调用多核实现并行网格划分，四面体（Tetra）网格的生成速度极快，对于复杂实体装配体（如动力总成、电机、电子设备），往往几分钟就能出高质量网格。

图8 Simlab多核并行网格划分效率

对比从2025版本开始还新增了局部网格分层细化、沉浸式加密（Immersed Refinement）等高级功能，CFD和电磁网格质量进一步提升。但Simlab的短板也很明显：壳网格（Shell Mesh）能力较弱，中面提取不如Hypermesh成熟；对于需要六面体网格的场景（如橡胶件、轴承的精细分析），Simlab往往力不从心。因此，针对汽车车身、航空薄壁结构、冲压件等钣金件结构，推荐选用Hypermesh，充分利用其在壳网格+六面体网格划分方面的优势。针对动力总成、电机、电子设备等复杂实体装配体，推荐选用Simlab，尽可能发挥其在划分高质量四面体网格时的高效性。

3 几何处理：手工修复大师 vs CAD特征翻译官

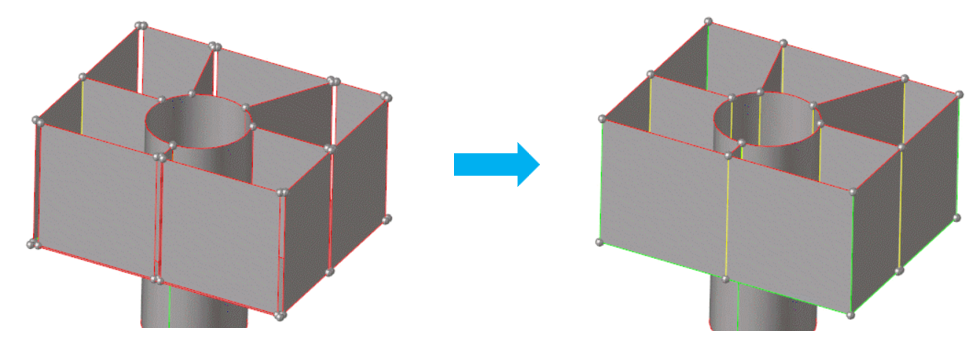

Hypermesh是几何修复的"老中医"。其拥有业界较为全面的几何清理工具集。面对从供应商拿到的"烂几何"（破面、缝隙、重叠面、微小碎面），Hypermesh的中面提取、曲面缝合、特征抑制等功能堪称"外科手术级"精准。但问题也是明显的：这些操作往往高度依赖工程师经验，新手面对一个复杂模型可能要修一整天。图9 Hypermesh

修复几何Simlab则是CAD关联的"智能翻译"。其采取的是完全不同的策略：不修复几何，而是理解几何。它直接读取原生CAD参数（而非STEP/IGES中间格式），通过特征识别将设计意图"翻译"成网格控制策略。例如：

• 识别到螺栓孔→自动在孔周加密网格

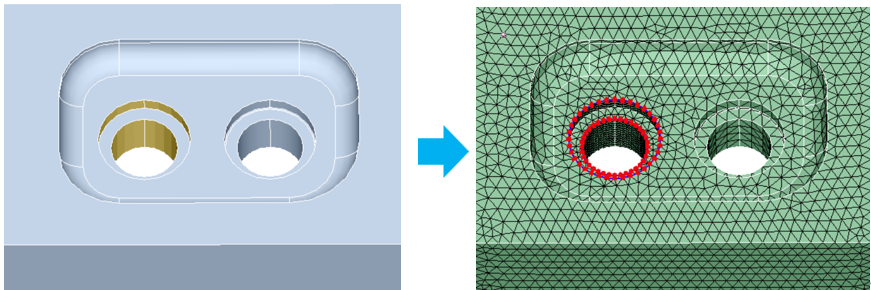

图10 螺栓孔网格控制

• 识别到倒角→按设定规则处理（保留、抑制或特殊网格）

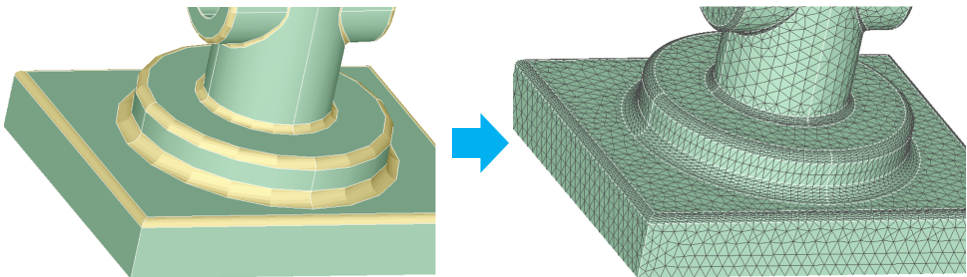

图11 倒角网格控制

• 识别到重复零件→自动复用网格模板

自2025版本起，还新增了PCB组件定位、QFN焊点工具等电子行业专属功能，进一步强化了其在垂直领域的自动化能力。因此，如果经常接收"烂几何"、需要大量手动修复，推荐选用Hypermesh；如果CAD数据质量高、设计变更频繁、需要保持CAD关联性，推荐选用Simlab。

4 求解器支持与多学科能力：广度之王 vs 集成先锋

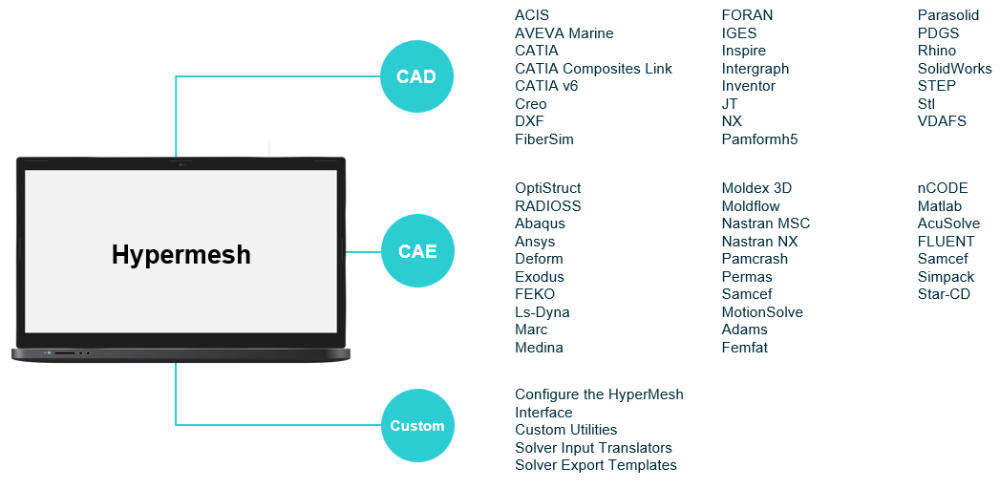

Hypermesh是求解器接口的"联合国"，支持几乎所有主流商业求解器（Radioss、OptiStruct、Nastran、Abaqus、ANSYS、LS-DYNA等），且对求解器卡片（Solver Cards）的支持深度无人能及。对于需要精细调整单元算法、接触设置、材料卡片的高级用户，Hypermesh几乎是唯一选择。图12 Hypermesh支持的CAD/CAE交互格式Simlab则是多学科仿真的"一站式平台"。Simlab的定位不仅是前处理器，更是多物理场仿真平台。它集成了原Altair的结构、流体、电磁和模流求解器，可以在一个环境下完成多学科仿真的前处理、分析设置和结果后处理。自2025版本开始还增强了响应谱分析、振动疲劳、轴向磁通电机仿真等专用接口。

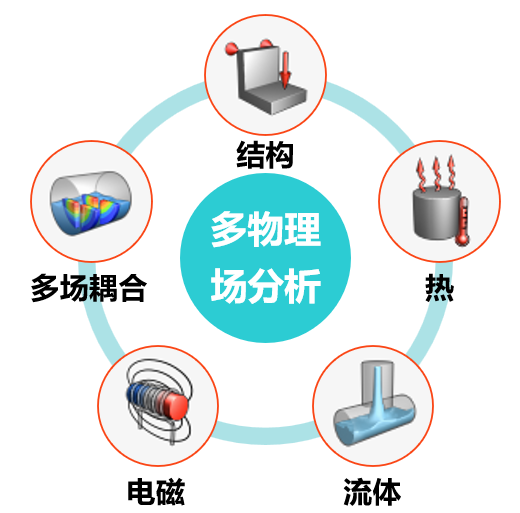

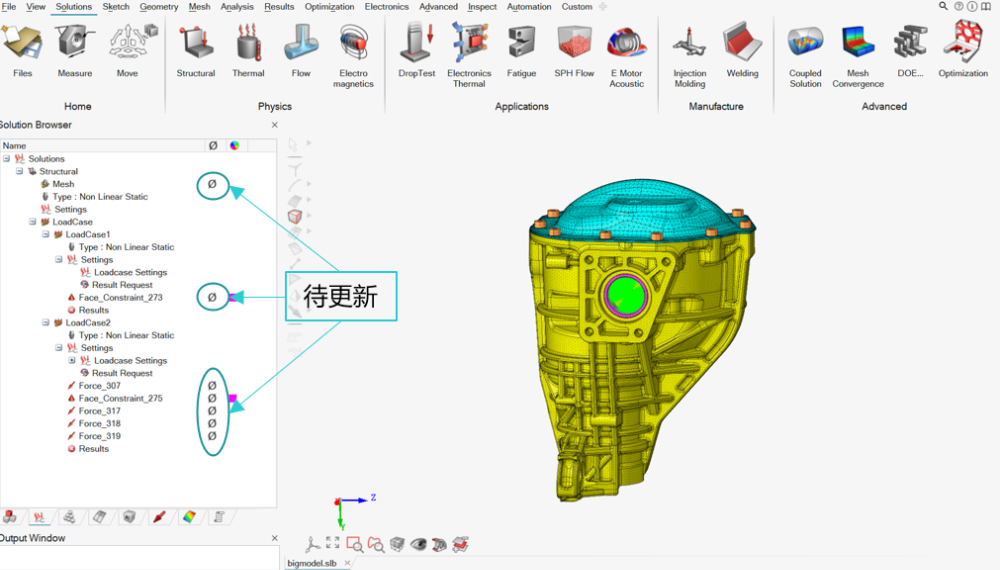

图13 Simlab多物理场分析能力但是Simlab的求解器卡片显示不如Hypermesh直观，支持的求解器数量也相对较少。因此，如果需要跨求解器工作、且需要深度定制卡片参数，推荐选用Hypermesh；而如果主要以原Altair求解器为主、需要结构/热/流体/电磁多学科协同，推荐选用Simlab。

5 二次开发与团队协同：深度定制 vs 低代码自动化

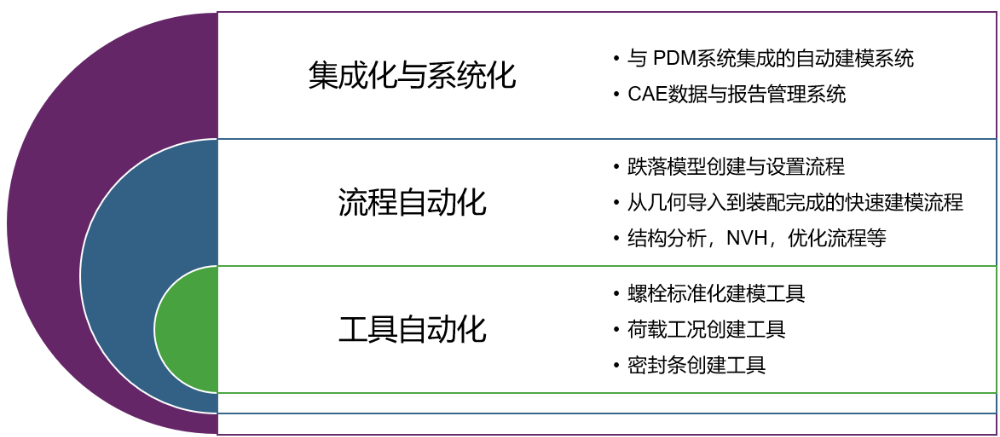

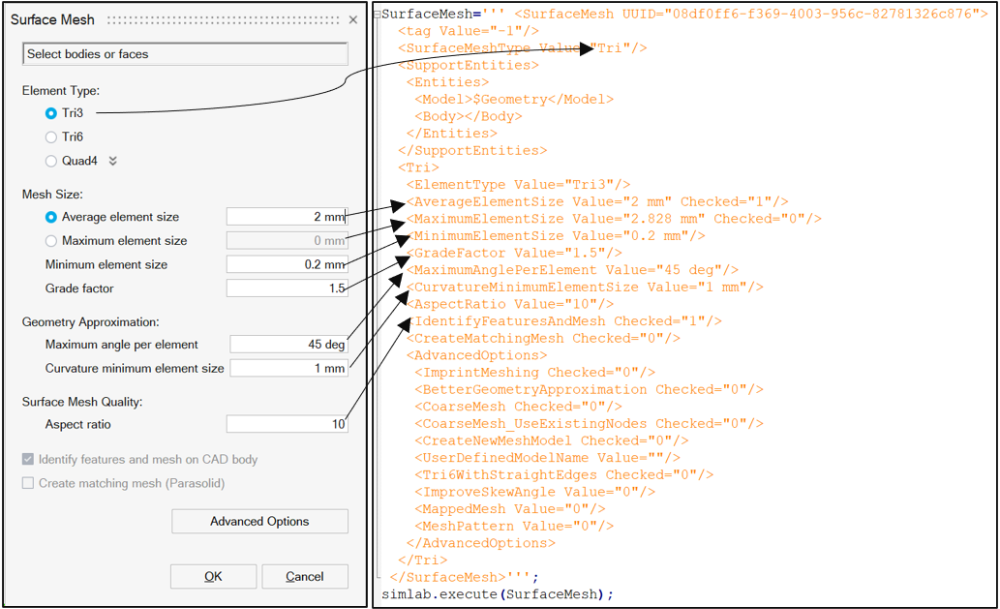

Hypermesh是开发者的"乐园"。其提供了极其丰富的API接口和二次开发环境，支持Tcl/Tk和Python（2025版本新增Python录制与调试功能）语言。对于汽车、航空等拥有成熟仿真流程的企业，可以通过二次开发将团队经验固化为自动化工具，实现"千人千面"的定制。图14 Hypermesh流程自动化Simlab则是零代码的"流程捕获器"，二次开发门槛极低。只要会操作，就能做自动化。它的Python命令流可以自动记录操作步骤，配合模板系统（Template），非编程人员也能快速构建自动化流程。Dana公司就曾利用Simlab实现动力总成模型的自动网格划分，显著节省时间。图15 Simlab流程自动化因此，如果有专职开发团队、需要深度定制复杂流程，推荐选用Hypermesh；如果希望快速固化标准流程、让新手快速上手，推荐选用Simlab。

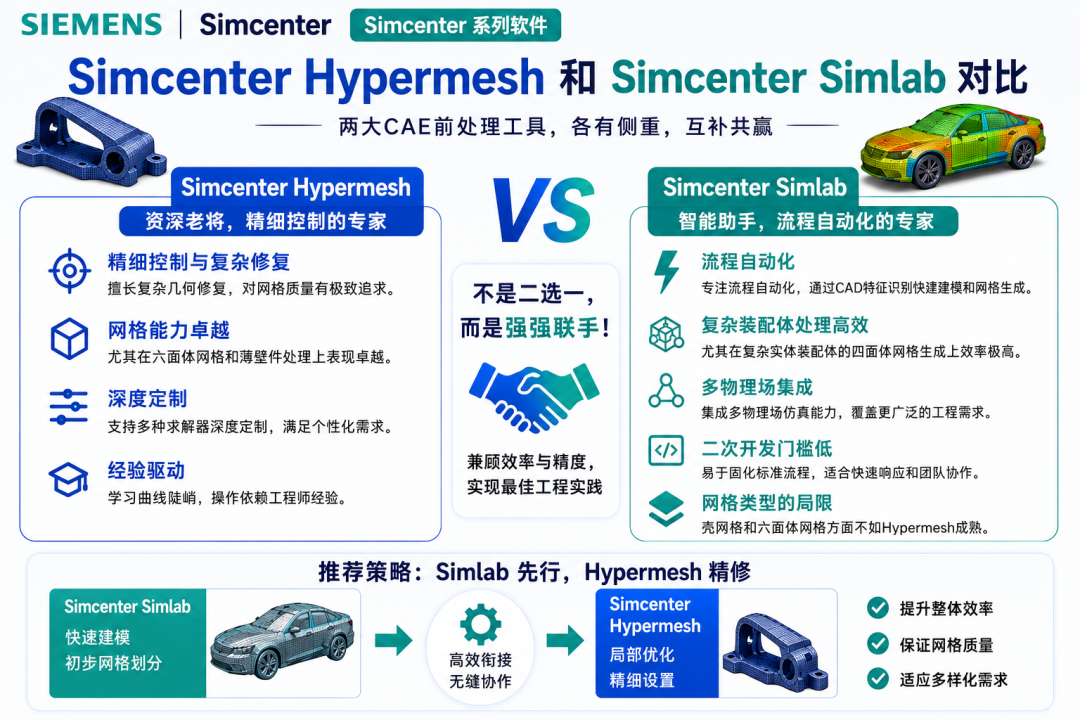

6 写在最后：强强联手，才是终极答案

其实，在西门子收购Altair之后的新战略中，Hypermesh和Simlab并非"非此即彼"的关系。越来越多的资深工程师开始采用"Simlab先行，Hypermesh精修"的协同流程。Simlab负责"粗加工"——快速导入CAD、自动识别特征、生成整体网格和连接。而Hypermesh负责"精修"——导入Simlab网格，进行局部质量优化、复杂工况设置、求解器卡片微调。这种组合拳既能享受自动化的效率，又不牺牲最终模型的精度。正如一位CAE老兵所说：“Simlab帮你赢在时间，Hypermesh帮你赢在质量。聪明的工程师，从来不做选择题——全都要。”
