随着SiC、GaN、LDMOS、MEMS以及高压 MOS 结构快速发展，传统低压C-V测试方法正在逐渐遇到瓶颈。在过去，大多数器件的C-V测试仅需要几十伏偏置以及较低电流条件即可完成。但随着器件耐压提升、结构复杂度增加以及材料体系变化，工程师开始越来越频繁地面对高压、大动态范围以及长稳定时间条件下的测试需求。

尤其在宽禁带功率器件领域，结电容、界面态、电荷分布以及氧化层行为，都正在直接影响器件的开关损耗、EMI、导通效率以及长期可靠性。这意味着，C-V测试已经不再只是“参数提取工具”，而正在成为理解器件物理行为的重要窗口。

为什么传统C-V测试开始“不够用了”?

传统C-V测试通常工作在较低偏置条件下，因此很多测试系统的设计重点集中在基础电容测量能力。但在新一代功率器件中，这种能力已经逐渐无法满足实际研发需求。

例如在SiC MOSFET中，器件需要在更高偏置电压下观察耗尽层变化以及界面态行为;在高压LDMOS中，寄生参数与结电容变化范围明显增大;而在MEMS与TFT等结构中，器件本身则会对偏置稳定性与建立时间提出更高要求。与此同时，高压条件下还会同步放大：

• 漏电流影响

• 杂散电容影响

• 建立时间变化

• 偏置稳定性问题

• 电源噪声影响

因此，今天工程师面临的问题已经不只是“能不能测”，而是：

■ 是否能够在高压条件下依然维持稳定测量

■ 是否能够获得可信的小信号变化

■ 是否能够长期保持测试一致性

■ 是否能够通过自动化流程降低人为误差

扫码获取完整白皮书以及相关前沿材料测试方案

使用4200-CVU-PWRC-V电源套件与4200A-SCS 参数分析仪进行高压和大电流C-V测量

碳基半导体材料及电子器件测试

纳米材料测试方案概述

纳米材料微小电阻测试方案

用于沟通有效迁移的超快速脉冲(UFSP)技术测量

有机半导体材料及有机电子器件电性能测试方案

高压C-V测量真正困难在哪里?

很多人会认为，高压C-V测试的核心问题只是“提供更高电压”。但从实际工程角度来看，真正困难的是：高压、大电流、小信号、高稳定性需要同时成立。在高压偏置条件下，器件往往需要更长时间达到稳定状态(Equilibrium)。如果在器件尚未稳定之前直接进行测量，最终结果往往会出现明显偏差。与此同时，高压条件下的寄生效应也会同步增强。原本在低压测试中可以忽略的杂散电容、漏电流与连接影响，在高压环境中都会被明显放大。

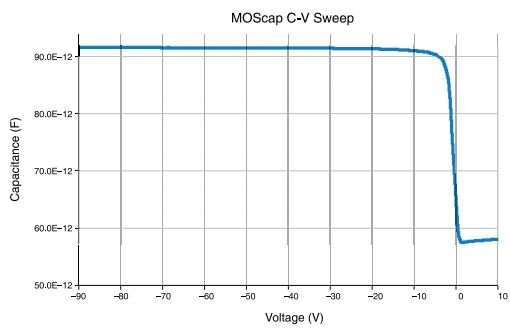

尤其对于宽禁带功率器件而言，材料本身界面态、氧化层缺陷以及缺陷密度变化更加复杂，因此：

• 阈值电压提取

• 氧化层可靠性

• Breakdown行为

• 掺杂浓度分析

• 长期稳定性评估

都会更加依赖高压C-V测试结果。因此，高压C-V测试真正困难的地方，从来不是“电压不够”，而是：如何在高压条件下，依然获得可信的数据。

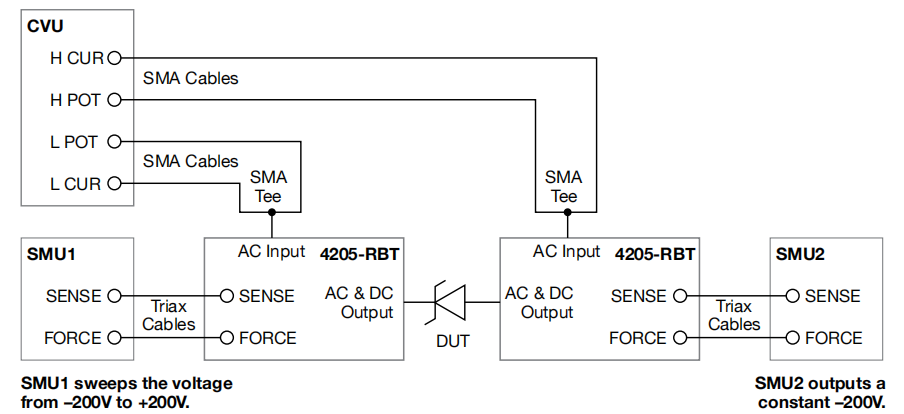

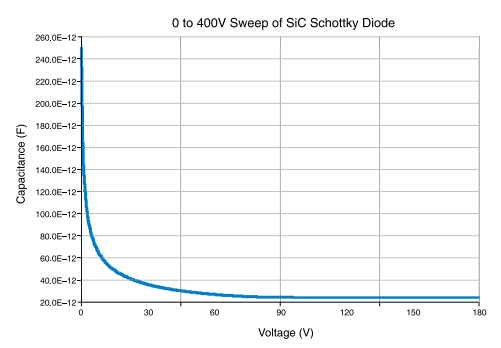

图1. 用于肖特基二极管测试的高压C-V连接

4200A-SCS如何构建高压C-V测试架构?

针对上述挑战，Tektronix通过4200A-SCS参数分析平台与4200-CVU-PWR模块，构建了一套完整的高压大电流C-V测试架构。这套方案的核心，并不是单独增加偏置能力，而是通过：

• SMU

• CVU

• Bias Tee

• 高压偏置路径

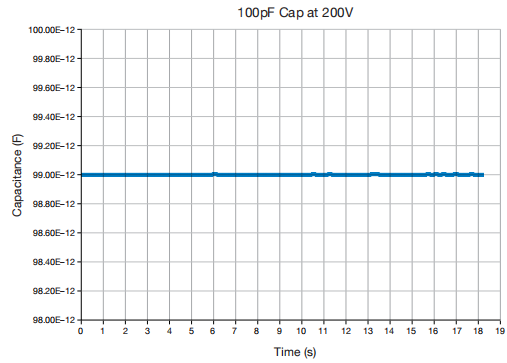

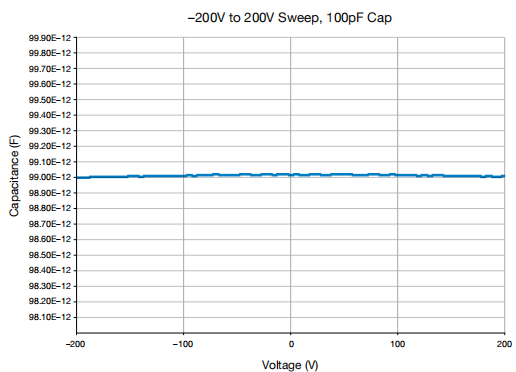

进行系统化组合，实现高压偏置与高精度电容测量同步完成。其中，4200-CVU-PWR能够通过Bias Tee架构，将高压直流偏置与交流测试信号进行有效隔离。这样既能够维持高压偏置能力，又可以保证交流电容测量精度。在很多传统架构中，高压偏置与小信号测量往往相互干扰。而通过系统级架构设计，可以更好地解决：偏置稳定性、电容测量精度、高频响应、建立时间和自动化连接等问题。

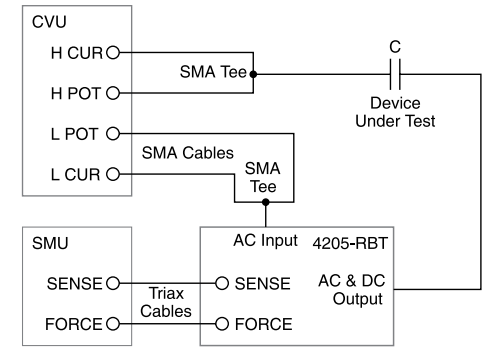

图2. 使用一个偏置节进行高压C-V测量的器件连接

为什么Clarius对工程师很重要?

在很多项目中，硬件能力并不是唯一挑战。真正复杂的部分，往往来自测试流程本身。尤其是在高压C-V测试中，工程师通常需要同时管理：

• 偏置设置

• 建立时间

• Compensation

• 电容扫描

• 数据记录

• 参数提取

如果完全依赖手动流程，不仅效率较低，也容易因为人为操作导致测试重复性下降。Clarius软件的重要意义，在于它将复杂测试流程进行了工程化与自动化。通过SweepV、CvsT、Open Compensation、Short Compensation等功能，工程师可以快速建立测试流程，并实现更加一致的测试结果。

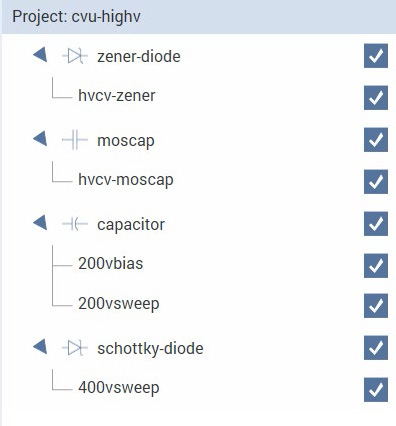

与此同时，Project Tree结构也能够帮助用户更方便地管理不同器件与测试流程。对于需要长期进行器件研发与可靠性验证的团队而言，这种工程化能力的重要性，往往并不亚于硬件本身。
