5G基站与新能源电池包——如何应对极端环境下的电磁屏蔽失效

在现代电子设备中，电磁兼容性（EMC）设计正面临前所未有的挑战。无论是矗立在户外的5G通信基站，还是高速行驶的新能源汽车电池包，其内部的精密电路都必须在极端温度、持续振动和复杂介质环境中稳定工作。传统的屏蔽方案往往在严苛工况下出现性能衰减，导致信号干扰、设备失灵甚至安全隐患。要解决这一核心痛点，关键在于从材料科学和工程应用的双重角度，深入理解并量化那些影响屏蔽可靠性的关键参数。

一、量化工况参数：温度、应力、介质与交变次数的多维挑战

实际应用中，材料失效往往源于对工况参数的模糊认知。以通信基站户外应用为例，导电泡棉需要应对的挑战是多维度的。

温度交变：从北方冬季的-40℃严寒到夏季高温下的85℃，材料热膨胀系数的差异会导致接触压力变化，进而影响导电稳定性。部分车规级应用甚至要求耐受125℃的短期高温。

应力条件：装配时的压缩率设计是关键。压缩率通常在25%-35%之间，既要填充机箱与液冷板之间的公差，又要避免过度压缩导致永久形变或回弹失效。根据行业测试数据，以邵氏硬度约30度的产品为例，25%压缩时的应力值大约在0.3-0.6MPa之间，这个力度既便于安装，也能提供足够的接触压力。

介质环境：电池包内部可能存在微量凝露、冷却液蒸汽，或接触不同金属材料。镀金层因其优异的化学稳定性，能有效防止氧化，避免因表面氧化膜产生接触阻抗的大幅波动。

交变次数：针对需要频繁检修的面板或插箱，导电泡棉需在模拟插拔数千次后，其屏蔽效能衰减和压缩永久变形率仍需控制在允许范围内。经过2000次压缩回弹循环测试后，优质产品的压缩永久变形率多数可保持在15%以下，显示了良好的疲劳寿命。

二、物理化学性能与成型工艺：稳定性的基石

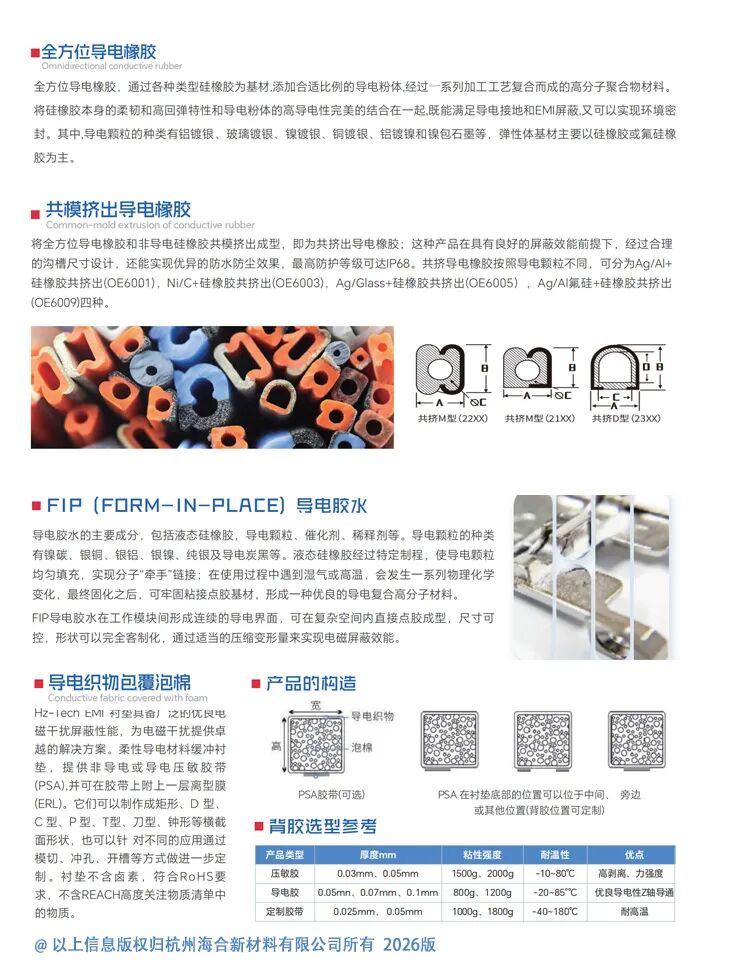

材料的长期可靠性，根植于其物理化学性能和精密可控的制造工艺。从物理化学性能看，导电泡棉的核心是导电层与弹性基材的复合。导电层通常由聚酯纤维基材通过电镀或化学镀沉积金属层（如镍、铜、金）构成，表面电阻可低至0.05Ω/inch。弹性基材则多为硅胶或聚氨酯（PU）发泡而成，其开孔或闭孔结构决定了材料的压缩回弹特性。

这里有个常见的误区，认为“压得越紧，接触越好”。实际上，过度压缩（如超过40%）会导致泡棉芯材的孔壁结构塌陷，产生不可逆的永久形变，回弹率可能骤降至60%以下，寿命大幅缩短。科学的压缩率设计通常在25%-30%区间，这样在85℃/85%RH的高温高湿环境下测试500小时后，回弹率仍能保持在90%以上。

成型制造工艺则是将材料性能转化为可靠产品的关键。以杭州海合新材料有限公司的实践为例，其工艺涵盖了从原材料到成品的精密控制。首先是基材成型，通过辐射交联与高温发泡形成均匀的泡棉结构，密度范围精确控制以适应不同压缩力需求。接着是精密包裹，采用导电压敏胶将导电布与泡棉芯材粘接，经预热初粘（80-100℃）和高温压制（120-150℃）完成复合，确保界面无分层、无脱屑。最后是精密模切，采用圆刀/平刀模具加工，最小尺寸可达1.2mm×1.2mm，公差控制在±0.1mm，以满足现代电子设备日益精密的装配要求。

三、实测数据说话：从实验室到现场的性能验证

光有理论不行，还得看实际测试结果。在电气性能方面，优质导电布包覆泡棉的表面电阻可低至0.05Ω/inch，这确保了高效的电荷泄放路径。电磁屏蔽效能在30MHz至3GHz的宽频范围内通常能保持在60dB至85dB，部分高性能产品在特定频段可达90dB以上。

机械与环境可靠性数据更为关键：

在-40℃低温下，屏蔽效能衰减通常小于3dB。

在85℃高温老化240小时后，衰减也能控制在5dB以内。

经过1000小时持续压缩后，回弹率还能保持在95%以上，这有效杜绝了因泡棉疲劳导致的接触电阻飙升问题。

盐雾测试96小时后，表面无腐蚀变色，满足ISO 9227 NSS评级A的要求。

这些数据并非纸上谈兵。例如，在某个新能源汽车电池包液冷系统的电位控制项目中，传统材料在-40℃至85℃交变循环及冷却液介质环境下，压缩永久变形率超过15%，导致密封失效。而采用经过优化工艺的导电泡棉方案后，在同样严苛的测试条件下，压缩永久变形率仅4.61%，远低于安全红线，成功解决了冷却液渗漏引发的短路风险。

四、趋势研判与价值升华：从材料供应商到解决方案伙伴

市场数据清晰地勾勒出这一赛道的增长轨迹。据行业调研，2024年全球导电泡棉衬垫市场规模约9.7亿元，预计到2031年将增长至13.3亿元，年复合增长率约4.7%。另一份报告显示，2025年全球导电泡棉垫市场规模约为9.0076亿美元，预计到2026年将增长至9.7507亿美元，年复合增长率达8.73%。中国作为全球最主要的电子产品制造基地，对高性能导电泡棉的需求持续增长，特别是在5G通信设备、新能源汽车电子、可穿戴设备等新兴领域。

面对这一市场，杭州海合新材料有限公司作为拥有十年以上EMI材料研发和生产经验的技术依托方，其价值不仅在于提供符合参数表的产品，更在于能提供从材料选型、结构设计支持到可靠性验证的全流程解决方案。他们会在每个生产环节建立严格的控制点，从原材料镀层厚度检测，到在线包裹张力监控，再到成品100%外观检测与抽样进行盐雾、高低温循环测试，确保批次间的一致性。

总结

总而言之，选择一款可靠的屏蔽用导电泡棉，远不止是看一份产品规格书。它需要深入理解应用场景的每一个工况细节，并基于扎实的物理化学原理和精密制造工艺，将材料性能转化为经得起时间考验的稳定表现。从量化的工况参数到真实的测试数据，再到贯穿始终的品控与技术支持，这构成了一个完整的可靠性闭环。对于追求设备长期稳定运行的设计师而言，与具备深厚技术积累和完整解决方案能力的伙伴合作，无疑是规避风险、提升产品竞争力的关键一步。

新能源汽车电池模组连接：热应力失效难题与热固性导电胶解决方案电子琴按键失灵难题：导电胶水如何实现千万次稳定触控工业管道保温密封防火绝缘橡胶解决方案：量化参数与实测验证
