从零了解TVS瞬态抑制二极管：原理、参数与选型

1.1 TVS概述与工作原理

1.1.1 TVS器件简介

TVS（Transient Voltage Suppressor，瞬态抑制二极管），又名雪崩击穿二极管，是一种利用半导体雪崩击穿特性来抑制瞬态过电压的防护器件。其核心功能是在极短时间内（纳秒至皮秒级）将浪涌能量泄放至地，从而保护后级敏感电路免受静电放电（ESD）、电源浪涌、负载突变等瞬态过压事件的损害。

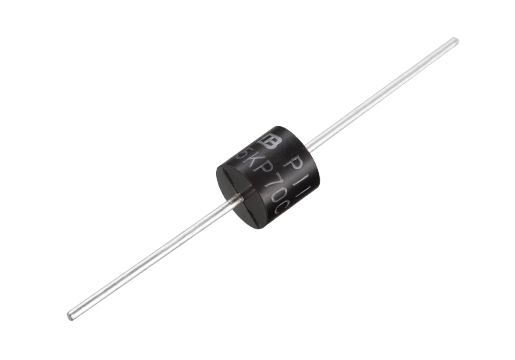

TVS器件具有响应速度快、钳位特性优良、可靠性高、体积小等优点，广泛应用于消费电子、汽车电子、工业控制、通信设备等领域的电源接口与信号线防护。如图1-1所示为TVS瞬态抑制二极管的典型实物外观，其外形与普通整流二极管类似，但内部结构针对快速响应与大功率脉冲进行了专门优化。

图1-1 TVS瞬态抑制二极管实物图（轴向引线封装）

图片来源：深圳市创力微电子 szclwell.com

1.1.2 TVS工作原理

TVS在电路中通常反向并联于被保护线路与地之间。在正常工作状态下，电源电压不超过TVS的最高工作电压（VRWM），此时TVS处于高阻截止状态，对电路几乎无影响，仅存在极微小的漏电流。当电源或信号线因雷击、开关切换、感性负载关断等原因出现异常高压，且电压超过TVS的击穿阈值时，TVS瞬间进入雪崩击穿区，阻抗急剧下降，形成低阻通路。此时瞬态大电流通过TVS流向地（GND），浪涌能量被TVS吸收并转化为热能，从而将线路电压钳制在安全的钳位电压（VC）水平，保护后级芯片或电路免受过压损坏。

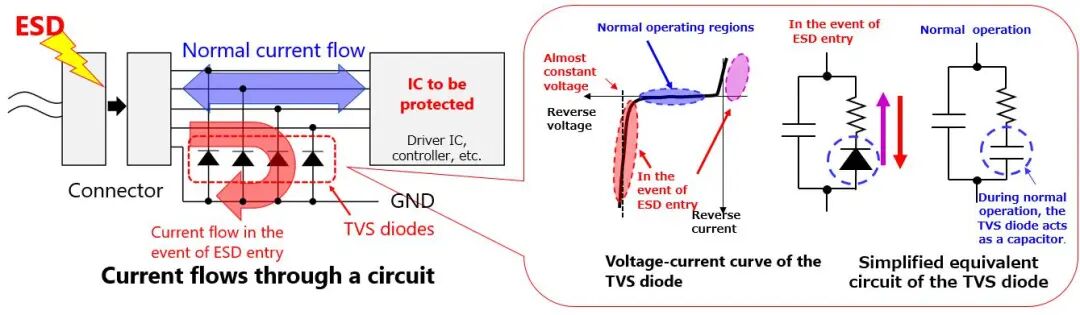

如图1-2所示，Toshiba给出的TVS保护原理示意图清晰展示了ESD事件发生时电流的泄放路径：ESD能量从连接器进入后，被并联的TVS二极管旁路至地，从而避免后级IC受到损伤。右侧的等效电路图则说明在正常工作时TVS表现为高阻态（近似电容），仅在ESD事件触发时转为低阻导通状态。

图1-2 TVS二极管ESD保护工作原理与等效电路示意图

图片来源：Toshiba Electronic Devices & Storage Corporation

其工作过程可概括为：常态高阻截止 → 过压触发击穿 → 瞬态能量泄放 → 电压钳位保护 → 自动恢复截止。

1.2 TVS基本参数详解

TVS的数据手册（Datasheet）包含众多电气参数，准确理解这些参数是合理选型的前提。以下对核心参数进行逐一解析。

1.2.1 最高工作电压 VRWM

VRWM（Working Peak Reverse Voltage，反向工作峰值电压）是TVS在正常工作时所能承受的最大反向直流电压。由于TVS反并联使用，此参数直接决定了器件的"待机"电压上限。选型原则：VRWM必须大于或等于被保护电路的最高正常工作电压，并留有一定裕量。若VRWM选得过低，TVS可能在正常电压下误触发；若选得过高，则钳位电压随之升高，保护效果减弱。部分厂家将VRWM直接标注为TVS的额定电压。

1.2.2 击穿电压 VBR

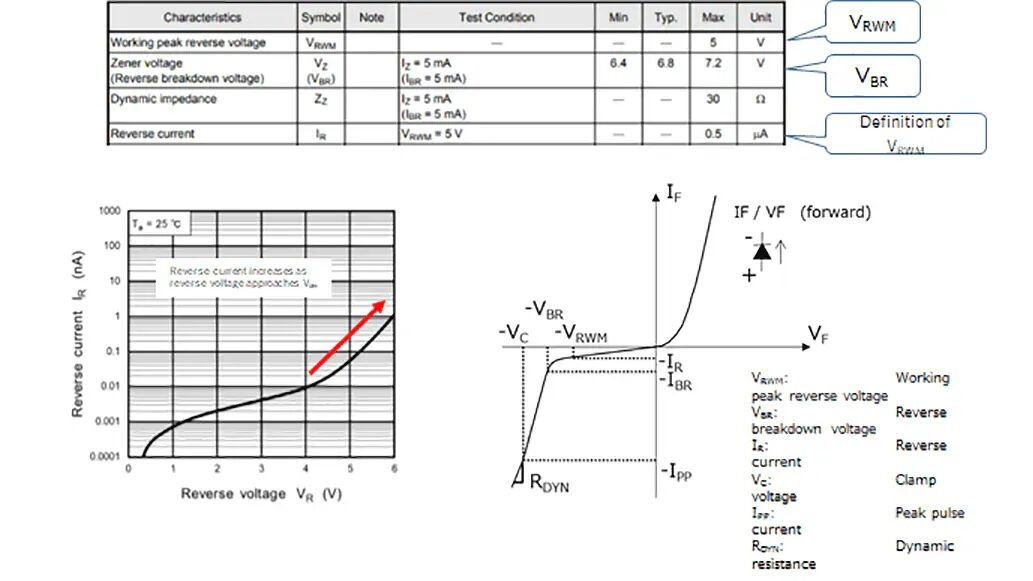

VBR（Breakdown Voltage，击穿电压）定义为当反向电流达到规定测试电流IT（通常为1 mA～10 mA）时所对应的电压值。数据手册通常给出最小击穿电压VBR(min)与最大击穿电压VBR(max)的范围，额定电压往往介于两者之间。VBR是TVS从截止区进入击穿区的临界点，实际钳位电压VC通常高于VBR(max)。如图1-3所示，Toshiba数据手册中的参数表与V-I特性曲线清晰标注了VRWM、VBR、VC、VF、IR等关键参数的位置关系。

图1-3 TVS数据手册关键参数定义与V-I特性曲线

图片来源：Toshiba Electronic Devices & Storage Corporation

1.2.3 峰值脉冲电流 IPP

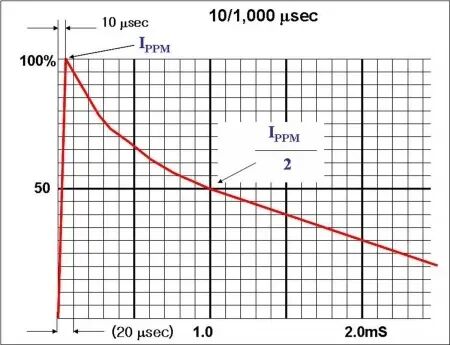

IPP（Peak Pulse Current，峰值脉冲电流）指在规定的标准浪涌波形（通常为10/1000 μs，即波头时间10 μs、半峰值时间1000 μs）下，TVS所能承受的最大峰值电流。该参数与TVS的芯片面积、封装散热能力直接相关，是衡量器件浪涌承受能力的关键指标。如图1-4所示为10/1000 μs标准浪涌波形的定义示意图，该波形由IEC 61000-4-5等标准规定，是TVS参数测试的基准波形。

图1-4 TVS标准测试波形定义（10/1000 μs）

图片来源：GlobalSpec / IEC标准波形示意图

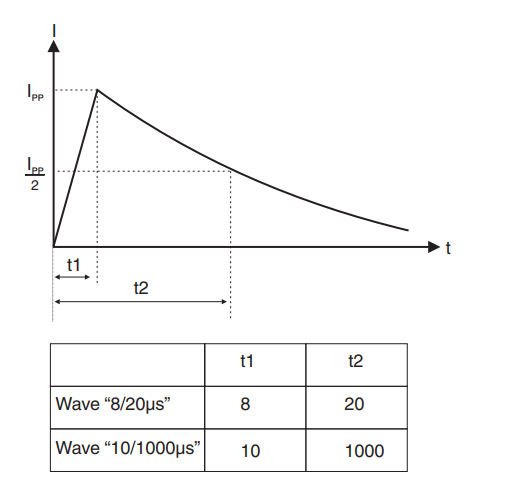

此外，不同标准体系还采用8/20 μs等波形进行测试，如图1-5所示对比了两种常见波形的差异，工程师在跨标准选型时需注意波形定义与参数换算。

图1-5 标准浪涌测试波形对比（8/20 μs 与 10/1000 μs）

图片来源：Electrical Engineering Stack Exchange

1.2.4 钳位电压 VC

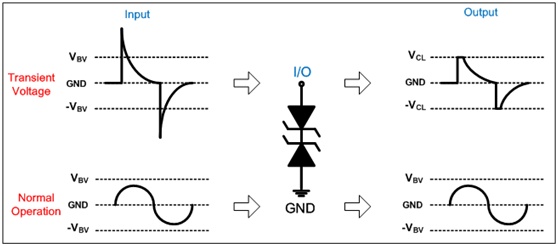

VC（Clamping Voltage，钳位电压）是指在规定的10/1000 μs浪涌电流波形下，TVS两端测得的峰值电压。VC是TVS保护性能的核心指标，它表示在实际浪涌条件下，经过TVS限幅后到达后级电路的电压上限。关键关系：VC必须小于被保护器件的最大耐压值，否则保护失效。VC与IPP呈正相关，浪涌电流越大，实际钳位电压越高。如图1-6所示，Amazing Microelectronics给出的示意图展示了瞬态电压经过TVS后被钳位到安全电平的过程。

图1-6 TVS钳位电压工作原理示意图（输入瞬态电压被钳位至安全输出电平）

图片来源：Amazing Microelectronic Corp.

1.2.5 正向压降 VF

VF（Forward Voltage，正向压降）指TVS正向导通时的压降，其物理特性与普通硅二极管类似，典型值约为0.7 V～1.2 V。在单向TVS用于反向保护时，若线路出现负向瞬态，TVS正向导通，此时VF即为负向钳位电平。

1.2.6 漏电流 IR

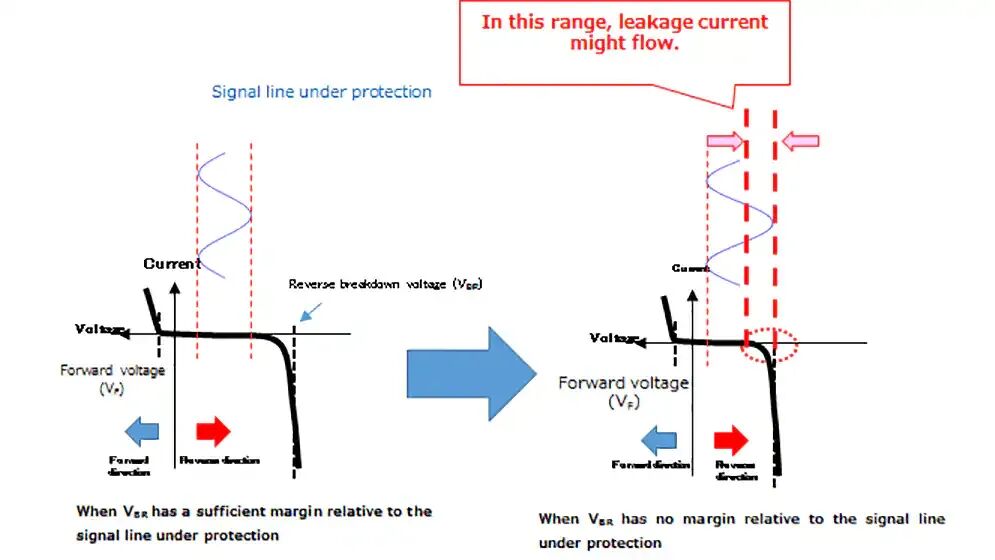

IR（Reverse Leakage Current，反向漏电流）指在TVS两端施加最高工作电压VRWM时的微小反向电流。漏电流与额定电压密切相关：额定电压越低，漏电流越大。例如，5 V规格的TVS漏电流可达数百微安，而12 V规格通常低于10 μA。如图1-7所示，Toshiba的技术资料展示了漏电流随反向电压逼近VRWM而增大的趋势，以及当VRWM与信号线电压裕量不足时漏电流风险加剧的情况。

图1-7 TVS漏电流特性与VRWM裕量关系示意图

图片来源：Toshiba Electronic Devices & Storage Corporation

1.2.7 峰值脉冲功率 Ppp

Ppp（Peak Pulse Power，峰值脉冲功率）是TVS在标准浪涌波形下能够承受的最大瞬时功率，由钳位电压与峰值脉冲电流共同决定：

Ppp = VC × IPP

该参数与封装尺寸强相关，是选型时确定封装等级的首要依据。

如表1-1所示，上述核心参数之间存在紧密的逻辑关联，共同构成TVS的电气特性框架。

表1-1 TVS核心电气参数汇总

如表1-1所示，TVS的七大核心参数从工作电压、击穿特性、浪涌承受能力到功耗与漏电流，形成了完整的电气特性描述体系，是工程师进行器件选型的基础依据。

序号	参数符号	参数名称	定义说明	选型意义
1	VRWM	最高工作电压/反向工作峰值电压	正常工作时TVS两端最大反向直流电压	必须≥电路正常工作电压上限
2	VBR	击穿电压	IT=1~10 mA时的反向击穿电压，有min/max范围	触发保护的电压阈值区间
3	IPP	峰值脉冲电流	10/1000 μs波形下的最大浪涌电流	决定器件浪涌承受能力
4	VC	钳位电压	规定浪涌电流下TVS两端峰值电压	必须＜被保护器件最大耐压
5	VF	正向压降	正向导通时的压降	负向瞬态保护时的钳位电平
6	IR	漏电流	VRWM下的反向漏电流	低功耗/高精度场景需重点关注
7	Ppp	峰值脉冲功率	Ppp = VC × IPP（标准波形下）	决定封装选型与浪涌能量承受力

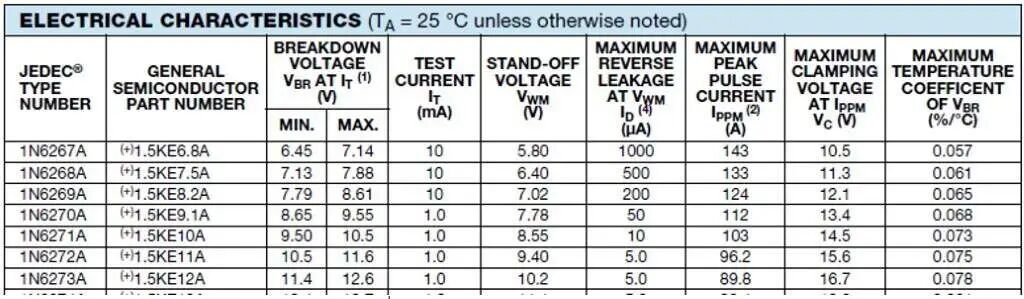

如图1-8所示，典型TVS数据手册中的电气特性表以1N6267A系列为例，清晰列出了VBR(min/max)、VRWM、IR、IPP、VC等参数的实测值，为选型提供了直接的数据支撑。

图1-8 典型TVS数据手册电气特性参数表（以1N6267A系列为例）

图片来源：MicroType / Littlefuse Datasheet Excerpt

1.3 TVS选型要点与应用

TVS选型是一个多参数权衡的过程，需综合考虑电路工作电压、被保护器件耐压、浪涌等级、功耗预算、信号速率及成本等因素。

1.3.1 封装与功率选择

TVS的峰值脉冲功率Ppp直接决定其封装形式。常见封装从低功率到高功率依次为：SOD-123、SMA（DO-214AC）、SMB（DO-214AA）、SMC（DO-214AB）、以及大功率轴向引线封装（如P600）。选型时，若能通过浪涌测试标准或仿真预估瞬态功率，可按Ppp = VC × IPP计算需求；若无法精确预估，应在PCB空间与成本允许范围内，优先选用功率裕量充足的大封装，以提升系统可靠性。

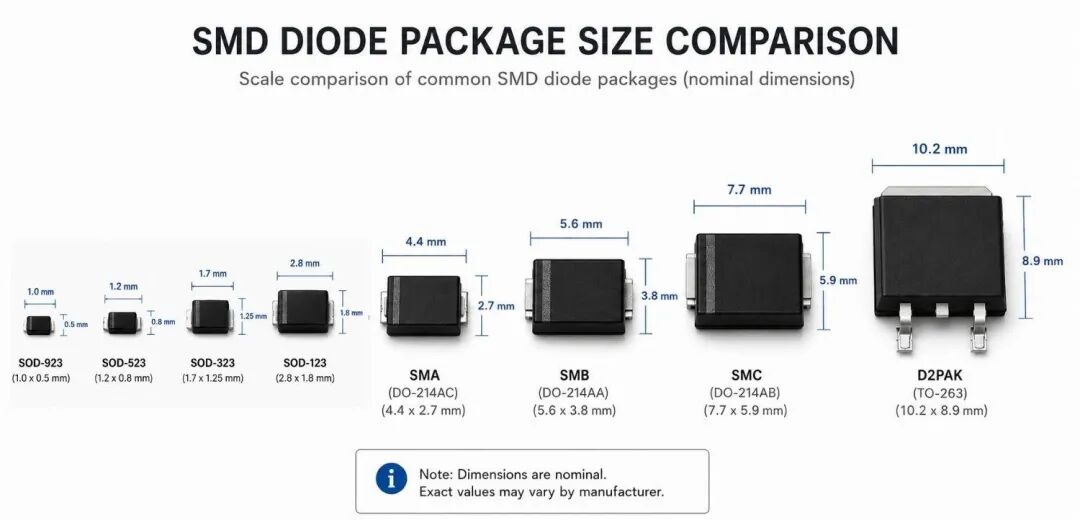

如图1-9所示，JLCPCB给出的SMD二极管封装尺寸对比图直观展示了从SOD-123到D2PAK的系列封装尺寸差异，其中SMA、SMB、SMC是TVS最常用的贴片封装系列。

图1-9 常见SMD二极管封装尺寸对比（含TVS常用SMA/SMB/SMC系列）

图片来源：JLCPCB SMD Diode Size Guide

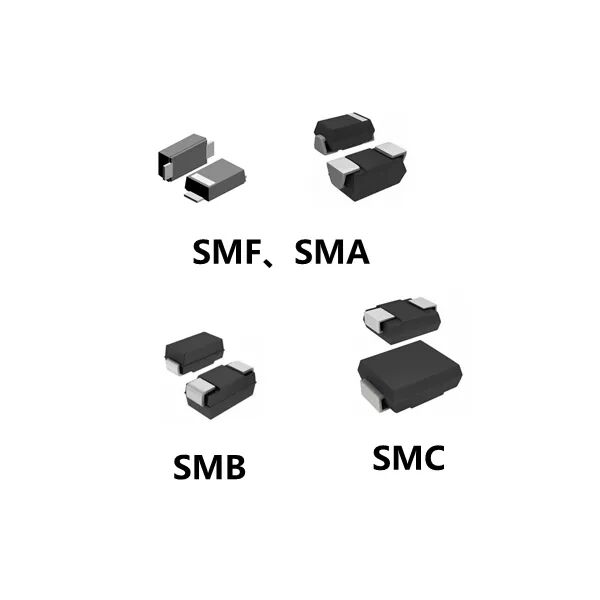

如图1-10所示，SMF、SMA、SMB、SMC四种主流TVS贴片封装的实物对比图，可帮助工程师在PCB布局阶段直观判断器件占用空间。

图1-10 TVS主流贴片封装实物对比（SMF/SMA/SMB/SMC）

图片来源：Yunyi China Rectifier Diode Factory

如表1-2所示，常见贴片TVS封装与其典型功率等级存在对应关系。

表1-2 常见TVS封装与功率等级对照

如表1-2所示，从SOD-123到SMC，封装尺寸与散热能力的递增直接对应峰值脉冲功率的提升，工程师应根据实际浪涌等级与PCB空间约束进行权衡选择。

封装类型	典型峰值脉冲功率 Ppp（10/1000 μs）	典型尺寸（长×宽）	适用场景
SOD-123	400 W～600 W	2.7 mm × 1.6 mm	低功率信号线、便携设备
SMA (DO-214AC)	400 W～600 W	5.3 mm × 2.5 mm	通用电源与信号接口
SMB (DO-214AA)	600 W～1,000 W	5.3 mm × 3.6 mm	中等功率电源输入
SMC (DO-214AB)	1,500 W～3,000 W	7.9 mm × 5.9 mm	高浪涌电源端口、车载电源
P600 (轴向)	5,000 W～15,000 W	Φ9.5 mm × 长度可变	工业电源、雷击防护

1.3.2 单向与双向TVS

TVS按极性分为单向（Unidirectional）与双向（Bidirectional）两类。单向TVS仅对单一极性的瞬态过压进行抑制，通常用于直流电源或极性确定的信号线；双向TVS可对正反两个方向的瞬态脉冲进行吸收，适用于交流信号、差分信号或极性可能反转的线路。

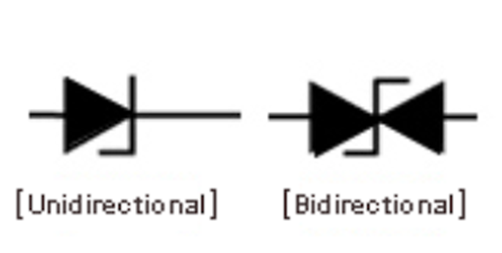

如图1-11所示，单向与双向TVS的电路符号存在明显区别：单向TVS符号与普通齐纳二极管类似（带折线），而双向TVS由两个背对背的二极管符号组成。

图1-11 单向TVS与双向TVS的电路符号对比

图片来源：Campus Component

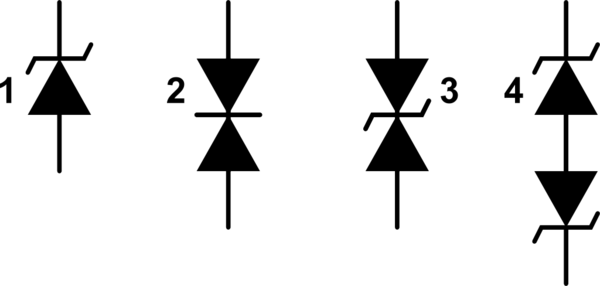

如图1-12所示，四种常见的TVS/齐纳二极管符号对比图进一步说明了不同极性保护器件的符号差异，其中2号和3号分别为双向与单向TVS的典型表示方法。

图1-12 TVS与齐纳二极管符号对比（1-齐纳，2-双向TVS，3-单向TVS，4-堆叠TVS）

图片来源：Electrical Engineering Stack Exchange

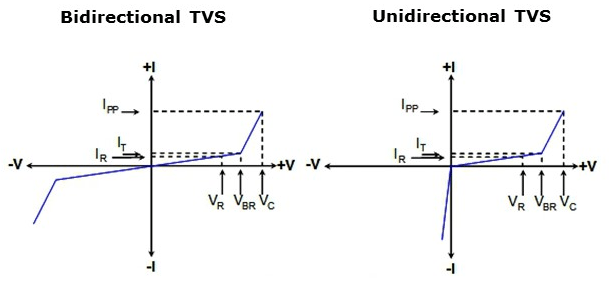

如图1-13所示，双向与单向TVS的V-I特性曲线对比清晰展示了二者在正负电压象限中的导通特性差异：双向TVS在第三象限对称导通，而单向TVS在第三象限表现为正向导通（VF钳位）。

图1-13 双向TVS与单向TVS的V-I特性曲线对比（标注VR、VBR、VC、IPP、IR）

图片来源：Components101

此外，双向TVS在级间电容、正向导通特性等参数上与单向TVS存在差异，在高速信号防护选型时需特别注意。

如表1-3所示，单向与双向TVS在特性与应用上存在显著区别。

表1-3 单向TVS与双向TVS特性对比

如表1-3所示，单向TVS与双向TVS在极性保护范围、符号标识、级间电容及典型应用场景上存在本质差异，选型时必须根据信号类型与极性要求进行匹配。

对比项	单向TVS	双向TVS
极性保护	单一方向（反向过压）	正反两个方向
适用电路	直流电源、极性确定的信号线	交流信号、差分信号、无极性线路
符号标识	阴极带色环/杠标记	无极性标记或双杠标记
正向特性	正向导通，VF≈0.7 V	对称击穿，无正向导通概念
级间电容	通常较小	通常略大（因等效为两个背对背PN结）
典型应用	DC电源输入、GPIO保护	CAN总线、RS-485、音频信号、AC线路

1.3.3 应用场景分析

TVS的应用场景可按防护对象分为电源端口防护与信号线防护两大类。电源端口包括AC-DC适配器输入、DC电源母线、电池充电接口等，此类场景浪涌能量大，需重点关注Ppp与VC，通常选用中大功率封装。信号线防护包括USB、HDMI、CAN、LIN、RS-485、天线端口等，此类场景浪涌能量相对较小，但信号速率高，除VC与VRWM外，还需严格关注级间电容（Cj）对信号完整性的影响。

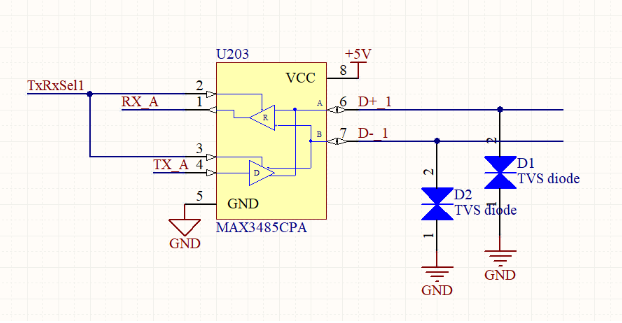

如图1-14所示，TVS在RS-485收发器接口处的典型应用电路中，D1（单向TVS）用于共模保护，D2（双向TVS）用于差模保护，构成了完整的接口防护方案。

图1-14 TVS在RS-485接口中的典型保护应用电路

图片来源：Altium PCB Design Blog

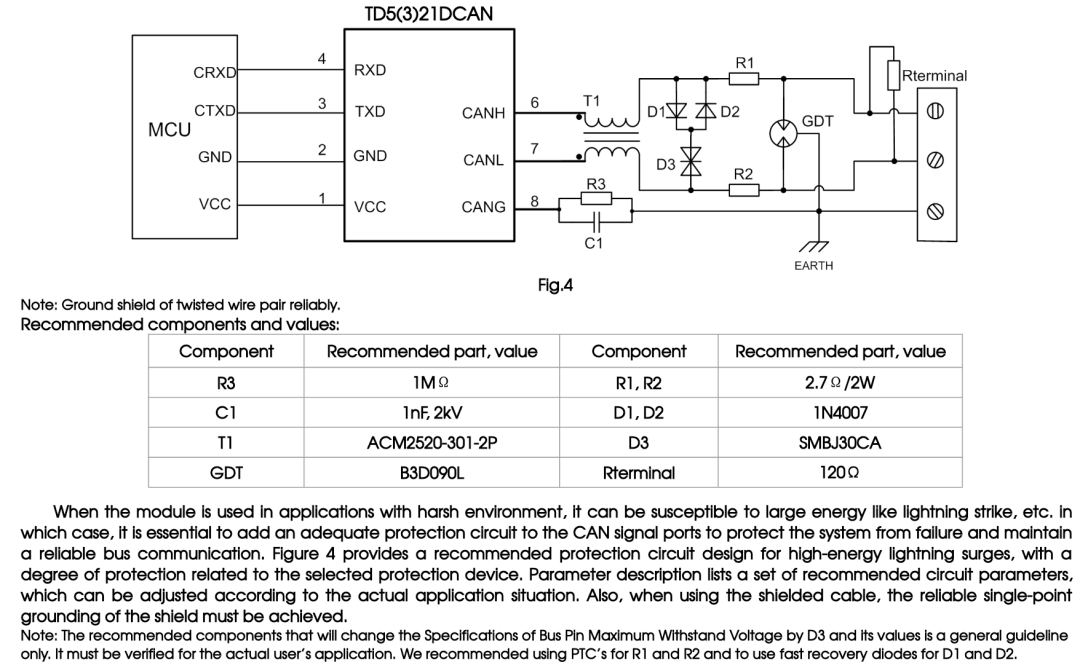

如图1-15所示，CAN总线保护电路采用了共模电感、TVS二极管（D1/D2）、气体放电管（GDT）及电阻网络组成的多级防护架构，TVS在此承担快速钳位的核心角色。

图1-15 CAN总线接口多级保护电路（含TVS、GDT、共模电感）

图片来源：Electrical Engineering Stack Exchange / Toshiba Application Note

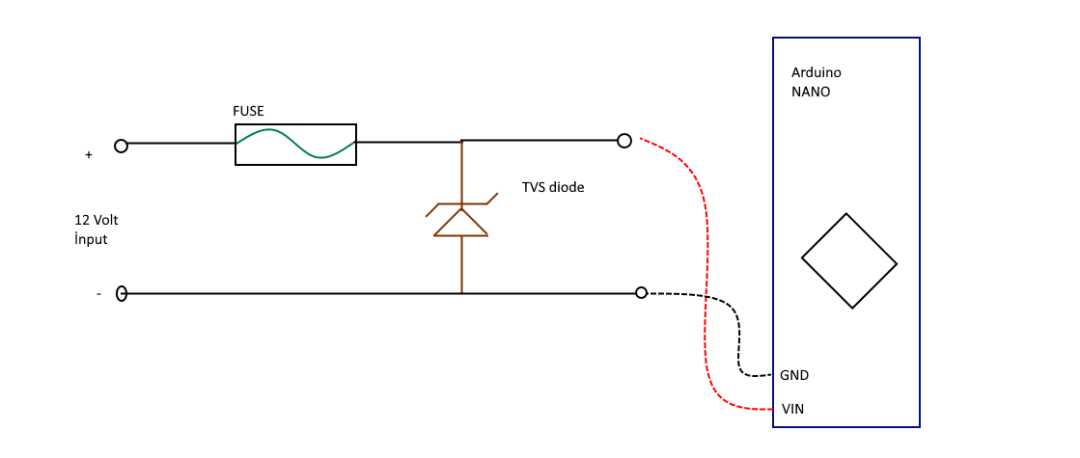

如图1-16所示，TVS在Arduino开发板12 V电源输入端的典型过压保护应用，TVS并联于电源入口与地之间，配合保险丝构成简易而有效的过压防护。

图1-16 TVS用于Arduino电源输入过压保护典型电路

图片来源：Electrical Engineering Stack Exchange

如表1-4所示，不同应用场景对TVS参数的关注优先级各不相同。

表1-4 TVS应用场景与选型关注要点

如表1-4所示，电源类应用以功率与钳位电压为首要约束，而高速信号类应用则需优先考虑级间电容对信号完整性的影响，不同场景下封装与极性选择亦有所不同。

应用场景	典型接口/线路	首要关注参数	次要关注参数	推荐封装/类型
直流电源输入	5 V/12 V/24 V电源母线	VRWM、VC、Ppp	IR、温度特性	SMA/SMC，单向
车载电源线	12 V/24 V/48 V电池系统	Ppp、VC、温度特性	IR、AEC-Q101认证	SMC/P600，单向
CAN总线防护	CANH/CANL差分线	VC、Cj（级间电容）	VRWM、双向特性	小信号双向TVS阵列
USB接口防护	USB D+/D-、VBUS	Cj、VC、VRWM	IR、封装尺寸	SOD-123/SMA，阵列
通用GPIO保护	单片机输入引脚	VC、VRWM	IR、封装	SOD-123/SMA，单向
交流信号线路	音频、AC耦合线路	双向特性、VC	Cj、Ppp	双向TVS

1.3.4 VRWM与VC的协调设计

VRWM与VC是TVS选型的首要约束条件，二者共同决定了保护的电压窗口。设计实例：假设一个5 V直流电源为某芯片供电，该芯片绝对最大耐压为11 V。此时可选择额定电压6.8 V的TVS，其典型参数为：VRWM = 5.8 V（大于5 V工作电压），VBR(max) = 7.14 V，VC = 10.5 V（小于11 V芯片耐压）。在此组合下，TVS既不影响正常5 V供电，又能在浪涌时将电压钳位于10.5 V以下，为芯片提供有效保护。

然而，随着低功耗芯片的广泛普及，核心电压持续降低（1.8 V、1.2 V乃至更低），芯片耐压裕量急剧收窄。例如，若5 V供电后级芯片耐压仅为8 V甚至7 V，常规TVS的钳位电压往往难以满足要求。此时，仅靠TVS已无法提供足够的保护裕量，必须引入OVP（Over Voltage Protection，过压保护）电路或集成OVP功能的专用芯片，实现更精确的电压监控与快速关断。

1.3.5 漏电流的考量

漏电流IR在低功耗与高精度场景中是不可忽视的设计因素。在电池供电的便携设备或IoT终端中，系统待机功耗要求极为苛刻。低额定电压TVS（如5 V及以下）的漏电流可达数百微安，若多个TVS并联使用，累积漏电流将显著缩短电池续航时间。在ADC采样、微弱电流检测等精密测量电路中，TVS漏电流会叠加至被测信号路径，引入系统误差，降低采样精度。因此，此类场景应优先选用高额定电压（以降低IR）或具备超低漏电流特性的专用TVS。

如表1-5所示，不同额定电压等级的TVS漏电流存在数量级差异。

表1-5 不同额定电压TVS的典型漏电流对比

如表1-5所示，额定电压从3.3 V提升至24 V时，漏电流可从数百微安骤降至1 μA以下，这一数量级差异在低功耗与高精度系统设计中具有决定性影响。

额定电压 VRWM	典型漏电流 IR（@25℃）	低功耗场景影响	高精度场景影响	设计建议
3.3 V	200 μA～500 μA	高，显著增加待机功耗	高，严重干扰微弱信号	慎用，或选用超低漏型号
5.0 V	100 μA～300 μA	中高，多路并联时累积明显	中高，需评估误差预算	评估总功耗后选用
12 V	1 μA～10 μA	低，可接受	低，一般不影响精度	常规选用
24 V	＜1 μA	极低，可忽略	极低，可忽略	优先选用，兼顾低功耗需求

1.4 TVS特性曲线与PCB布局

1.4.1 典型工作特性曲线

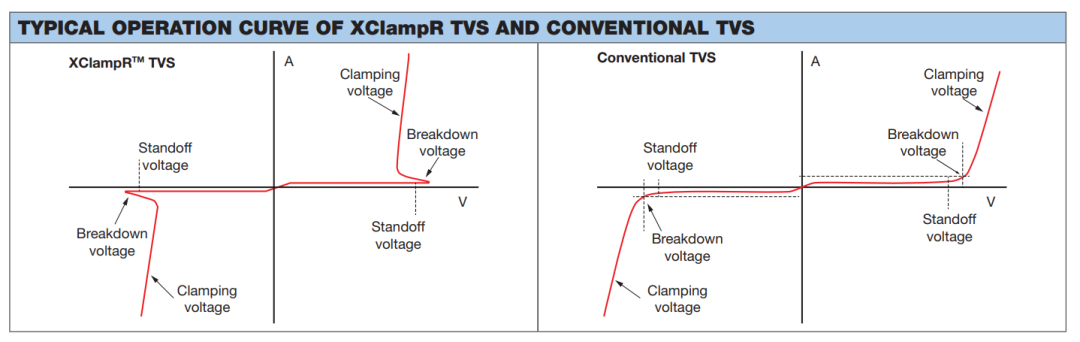

深入理解TVS的V-I特性曲线是掌握其工作机理的关键。如图1-17所示，XClampR TVS与传统TVS的典型工作曲线对比展示了现代TVS技术在钳位性能上的优化：新型TVS在击穿后能够更快进入低阻区，从而降低钳位电压，提升保护裕量。

图1-17 XClampR TVS与传统TVS的典型工作曲线对比（标注Standoff、Breakdown、Clamping电压）

图片来源：mBedded.ninja / TVS Diodes Guide

1.4.2 级间电容与高速信号

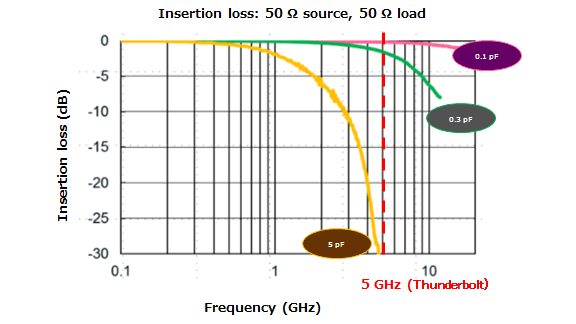

级间电容（Cj，Junction Capacitance）是TVS PN结的寄生电容，直接影响高速信号线路的阻抗匹配与信号完整性。USB 2.0、HDMI、千兆以太网等高速接口对TVS的级间电容要求极为严格，通常需低于1 pF甚至0.5 pF。如图1-18所示，Toshiba的测试数据表明：当级间电容从0.1 pF增大到5 pF时，在5 GHz频段的插入损耗从接近0 dB恶化至超过-25 dB，严重影响高速信号传输质量。

图1-18 TVS级间电容对高速信号插入损耗的影响（0.1 pF vs 0.3 pF vs 5 pF）

图片来源：Toshiba Electronic Devices & Storage Corporation

1.4.3 PCB布局要点

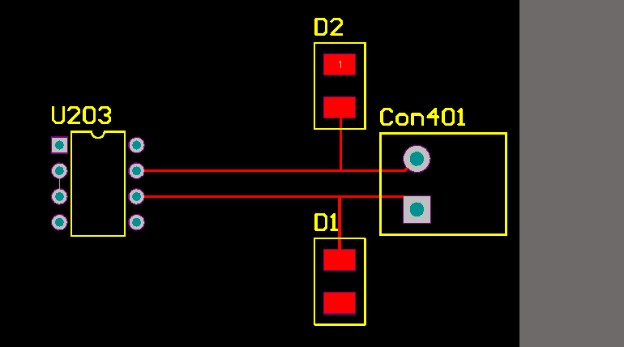

TVS的保护效果不仅取决于器件选型，更与PCB布局密切相关。TVS应尽可能靠近连接器或接口入口处放置，以缩短浪涌电流的回流路径，减小寄生电感。如图1-19所示，Altium给出的PCB布局示例中，TVS二极管D1/D2被直接放置于连接器Con401与收发器U203之间，确保浪涌能量在到达敏感芯片前即被旁路。

图1-19 TVS在PCB上的推荐布局位置（靠近连接器入口放置）

图片来源：Altium PCB Design Blog

1.5 TVS阵列与其他扩展应用

1.5.1 TVS阵列简介

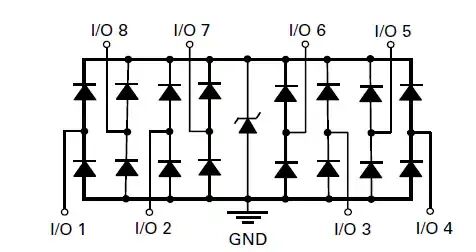

针对多路信号接口（如USB、HDMI、多通道CAN），集成多路TVS单元的阵列器件（TVS Array）可显著减少元件数量、节约PCB面积，并保证各路间参数一致性。此类器件通常将TVS与整流二极管或低电容结构集成于单芯片，是多通道高速接口防护的主流方案。如图1-20所示，Littelfuse SP4065 TVS二极管阵列的内部结构图展示了8路I/O通道共用中央GND的集成架构，适用于多通道并行保护场景。

图1-20 Littelfuse SP4065 TVS二极管阵列内部结构（8路I/O保护通道）

图片来源：Mouser Electronics / Littelfuse Datasheet

1.5.2 后续内容展望

篇幅所限本章仅介绍上述基本内容，后续将专文介绍级间电容的测试方法、不同工艺TVS的电容特性，以及低电容TVS阵列的选型要点。同时还将深入探讨TVS的温度特性（高温漏电流倍增、低温击穿电压漂移），以及在汽车电子等宽温应用场景（-40℃～+150℃）中的降额设计策略。此外，针对低功耗芯片耐压裕量不足的问题，将结合具体接口标准介绍OVP电路与集成OVP芯片的典型应用方案。
