如何用四探针测量半导体电阻率

在半导体行业中，准确测量晶圆电阻率是材料研发和制程质量控制的关键环节。随着工艺节点不断缩小，器件对电性一致性的要求日益严格，仅靠经验无法满足现代制造的需求。因此工程师们大量采用四探针方法对电阻率进行高精度测量。相比传统测量方式，Xfilm四探针方阻仪方法能有效减少接触阻抗误差，是晶圆电阻率检测的行业标准。现代高性能专业设备解决方案已集成自动校准、数据映射等功能，不仅提升测量精度，也加速了大批量晶圆的检测效率。

用探针测试的半导体晶片

电阻率基础及其重要性

电阻率（ρ）是材料固有的电学参数，单位通常为Ω·cm，反映材料对电流的阻碍能力，并与电导率互为倒数。

在半导体中，电阻率受温度、掺杂浓度及晶体缺陷影响，本征半导体载流子浓度低，电阻率高；通过掺杂可精确调控，直接影响晶体管开关特性、导通电阻及功耗。半导体行业对电阻率测量需求贯穿研发与生产全流程：研发阶段需掌握不同掺杂水平下的材料特性，生产阶段则依赖晶圆均匀性确保良率。

传统方法难以满足高精度要求，四探针测量技术通过分离电流和电压测量路径，提供可靠电阻率数据，支持实验室及产线全场景应用，已成为评估材料品质、工艺稳定性和器件性能的核心手段，在晶圆电阻率精确控制中不可或缺。

四探针在电阻率测量中的应用

/Xfilm

四探针方法采用Kelvin四端测量思路。四个探针通常等间距排列，外侧两探针通入恒定电流，内侧两探针测量电压。

由于电压测量回路电流极小，探针与样品间的接触电阻及引线电阻影响被有效隔离。这使得测量结果更接近材料真实电阻率，尤其适用于高阻或薄层样品。

为什么使用四探针而非两探针

在两探针测量中，施加电流的同时测量电压，这会将接触电阻和引线电阻混入读数，导致测量误差难以分离。而四探针方法通过独立设定电流测试路径和电压测量路径，有效排除了接触电阻干扰。

具体来说：

最外侧两探针用于施加稳定电流

内侧两探针用于测量电压降

这种结构使得测量电压仅反映样品本身的电性，而不受探针接触电阻影响。结果是更真实、更稳定的数据。

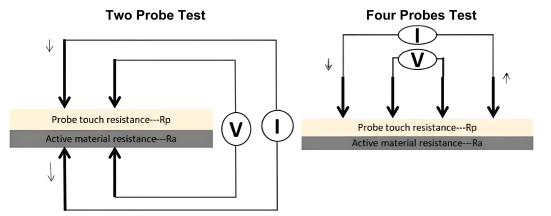

双探针法和四探针法的示意图

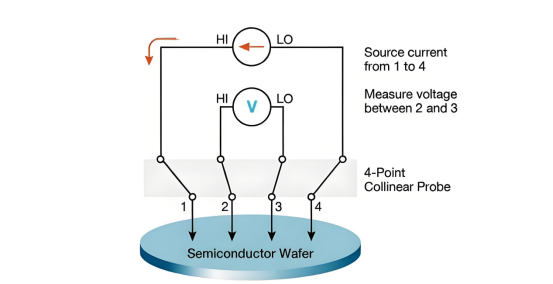

共线四探针测量方法

共线四探针是最常用配置，四个探针排列在一条直线上。

基本原理为：外侧探针通入电流I，内侧探针测得电压V。对于厚样品，电阻率近似公式为：

ρ ≈ 2πS (V/I)

其中S为探针间距。实际应用需引入几何修正因子，考虑样品厚度、尺寸和探针位置影响。自动化设备可快速完成多点扫描，生成电阻率映射图，直观识别工艺不均区域。

共线四点探针测量方法

片电阻测量方法

片电阻（Sheet Resistance），也称方块电阻（Rs），单位为Ω/sq。它等于电阻率除以薄膜厚度，是薄膜材料的关键参数。

在四探针体系中，共线配置常用Rs ≈ 4.532 × (V/I)（理想无限大薄膜）。范德堡法则通过π/ln2常数（约4.532）计算。片电阻测量广泛用于评估薄膜均匀性和工艺一致性。

实际应用案例与行业趋势

/Xfilm

在光伏领域，四探针技术广泛用于硅片和电池极片电阻率测试。通过电阻率分布映射，企业能优化扩散和涂布工艺，提升转换效率。薄膜方阻测试在显示面板制造中同样关键，确保薄膜均匀性。

先进封装中，随着制程节点缩小，钌等新互连材料的薄膜方阻测试成为焦点。四探针帮助评估尺寸效应，支持3D堆叠可靠性验证。

半导体电阻率测量是连接材料科学与器件性能的桥梁。四探针法以高精度和广泛适应性，为研发和生产提供可靠支撑。从基础概念到高级技术，再到设备选型与行业应用，掌握这一方法能帮助工程师更快发现问题、优化工艺。

Xfilm埃利四探针方阻仪

/Xfilm

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。

超高测量范围，测量1mΩ~100MΩ

高精密测量，动态重复性可达0.2%

全自动多点扫描，多种预设方案亦可自定义调节

快速材料表征，可自动执行校正因子计算

基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电阻测量优势，可助力评估电阻，推动多领域的材料检测技术升级。
