艾德克斯IT5101电池内阻测试仪的比较器功能和统计运算

IT5101测量锂电池电压——推算电池电量(SOC)

锂电池端电压和电池容量存在一定的斜率可供近似推算电池电量。虽然实际上有多种影响电池剩余容量的因素，比如内部化学反应引起的自放电现象、电池的循环充放电历史、温度等等，但手机厂家通常会依据电池的开路电压(OCV)推算电池容量。如图一所示，红色曲线代表了使用了一年半后的电池，与新电池相比，电池容量降低了10%，电池内阻增加了56%，容量和电压的分布关系更接近于均分。

图一、不同锂离子电池电压与容量关系

艾德克斯IT5101电池内阻测试仪可以快速精确测量各种电池的端电压，配合开尔文测试夹，同时采样电池电压、内阻的速度高达125次/秒，分辨率最小10uV，精度高达万分之一。其最大测试电压高达300V，适用于小至纽扣电池、便携式电池，大至高压电池、电池包的电压检测。

多功能保证产线上的快速量产测试——比较器功能、统计运算

‍艾德克斯IT5101提供比较功能，用户可以开启比较功能并设置比较范围或基准，在测试过程中显示比较结果，并可设置蜂鸣报警或显示报警，非常便于产线上电池的批量检测产品的规格。此外，打开绝对值功能，即使电池极性接反，也可以依据绝对值进行比较，为产线上的快速检测提供了便捷。

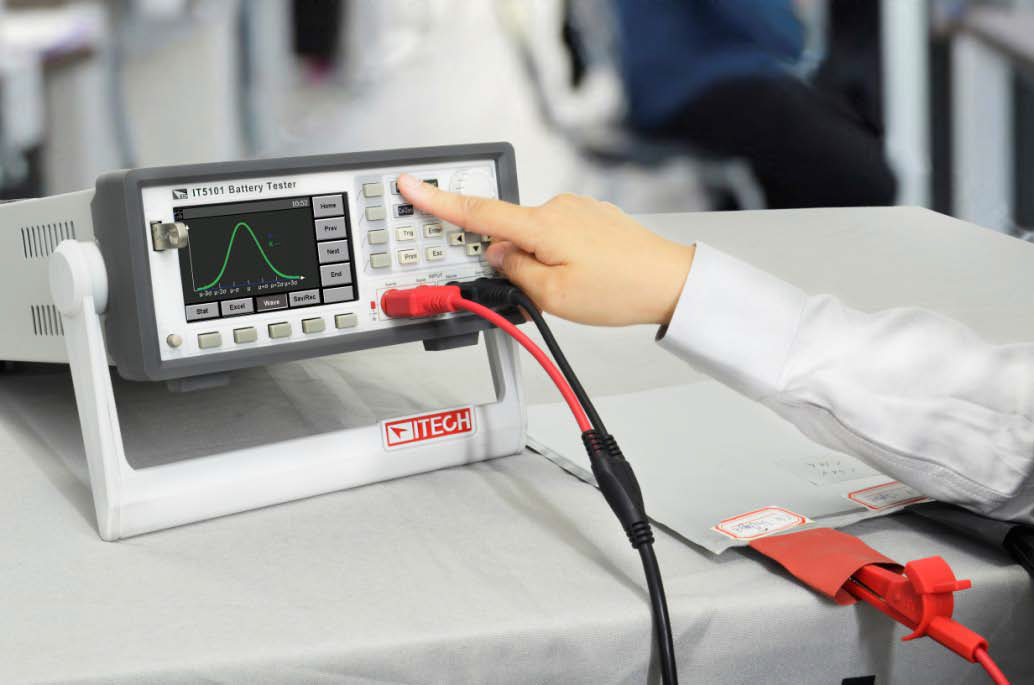

图二、IT5101利用统计功能测量ipad锂电池的电压和内阻

除了比较器功能，艾德克斯IT5101还可以实现电池批量测试结果的记录和统计分析功能。计算并显示平均值、最大值、最小值、母标准偏差、采样标准偏差以及工序能力指数。统计结果可以列表或正态分布图显示，如图三所示，适用于工程管理和品质评价。

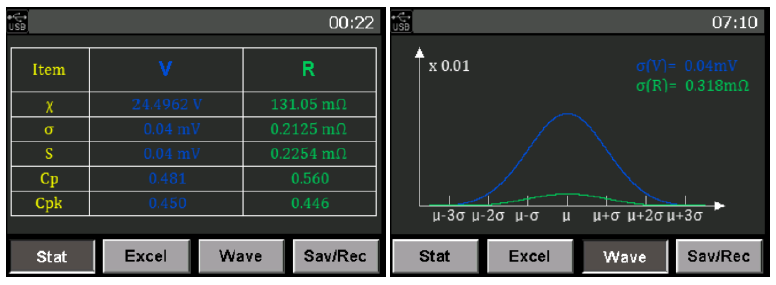

图三、统计结果显示(列表和正态分布图)

为了排除测量异常情况的发生，如果导线电阻、DUT与导线之间或导线与本仪器之间的接触电阻过大，IT5101则不能向DUT注入测试电流，因此会产生电阻测试异常显示，屏幕电阻显示变为“--------”，此功能可以防止产线上由于疲劳测量导致的错误测量。

艾德克斯IT5101是一款多功能、高精度适用于测试各类电池的内阻和电压的测试仪。艾德克斯电子致力于电池测试领域等各种产业测试领域的研究，除了IT5101，电池测试的明星产品还有IT5102多通道在线电池内阻测试仪、ITS5300电池自动测试系统。继承了艾德克斯产品一贯的高性能、高品质，能满足多通道、大容量电池的测试需求，节约成本，提高产线和研发效率。

*热电池电压：电池是非线性系统。在25℃，单节电池25mV以下，电池响应的公式变为线性，此电压称为热电池电压。
