利用串口转以太网模块实现西门子200PLC与1200PLC及昆仑通态触摸屏多设备协同控制

一、项目背景

某小型自动化生产线采用西门子200PLC（型号CPU 226 CN）作为主控制器，负责生产线的启停控制、信号采集及逻辑运算，原有控制系统仅支持PPI串口通讯，仅连接1台西门子专用触摸屏进行操作。随着生产升级，需新增1台西门子1200PLC（型号CPU 1214C）实现分段控制，同时新增1台昆仑通态国产触摸屏（型号TPC7062Ti）用于另一操作工位，原有通讯方式无法满足多设备联网需求，且存在兼容性、扩展性差等问题，特引入远创智控PPI-ETH-YC02 Plus桥接型以太网转换器，实现系统通讯升级。

二、原有系统痛点及解决方案

（一）核心痛点

1.通讯接口不足：西门子200PLC仅1个PPI串口，只能连接1台设备，无法同时接入新增的西门子1200PLC和国产触摸屏，无法实现多设备协同控制。

2.协议不兼容：西门子200PLC支持PPI协议，而新增的西门子1200PLC支持以太网通讯，国产触摸屏常用Modbus TCP协议，三者无法直接实现数据互通，需额外添加协议转换设备。

3.国产设备适配差：原有系统仅支持西门子专用触摸屏，国产触摸屏无法直接与西门子200PLC通讯，更换西门子触摸屏成本较高，增加项目预算。

4.调试维护不便：串口通讯距离有限（最大100米），且只能单点调试，新增设备后布线复杂，后期维护时需逐一排查串口连接，效率低下。

（二）解决方案

引入远创智控PPI-ETH-YC02 Plus桥接型以太网转换器，作为西门子200PLC与其他设备的通讯桥梁，充分利用其协议转换和接口扩展功能，解决上述痛点，具体方案如下：

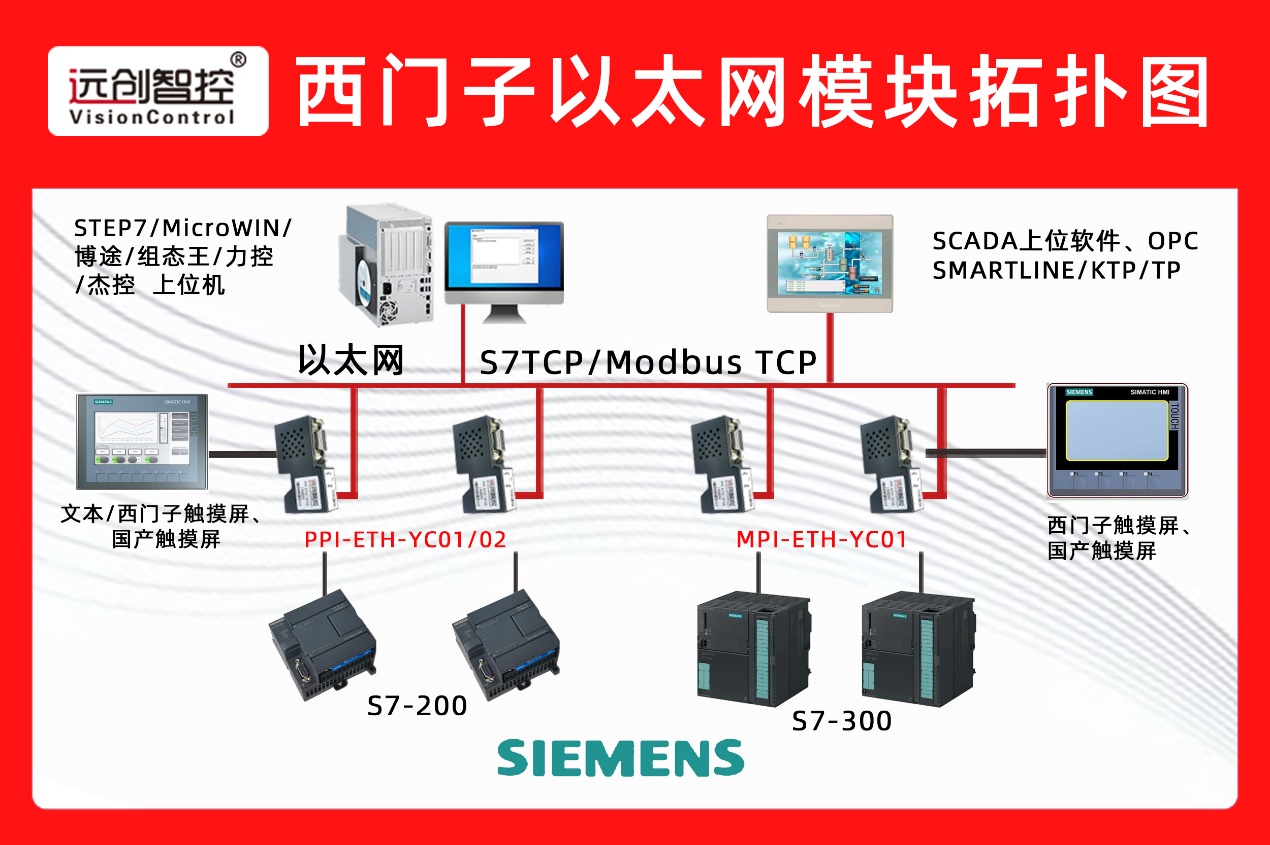

1.接口扩展：模块直接安装在西门子200PLC的PPI通讯口，无需外接电源，扩展1个以太网口和1个九针母口，九针口连接昆仑通态TPC7062Ti国产触摸屏，以太网口连接西门子1200PLC，同时预留网口可用于后期新增设备。

2.协议转换：模块原生支持PPI协议，可与西门子200PLC无缝对接，同时支持Modbus TCP协议，实现西门子200PLC与国产触摸屏、西门子1200PLC的协议互通，无需修改原有PLC程序。

3.设备适配：模块九针口专门适配昆仑通态、威纶通等国产触摸屏，无需额外配置，直接接线即可通讯，降低设备采购成本；网口支持与西门子1200PLC等以太网设备连接，实现跨型号PLC数据交互。

4.便捷调试：通过模块WEB服务器或配置诊断工具，可远程设置参数、监控通讯状态，以太网通讯距离可达1000米，布线更简洁，后期维护时可快速排查通讯故障。

三、产品功能亮点（适配项目需求）

本次选用的远创智控PPI-ETH-YC02 Plus桥接型模块，是专为西门子200PLC设计的以太网转换器，核心功能亮点完全匹配项目需求：

1.协议支持：原生支持PPI协议，完美兼容西门子200PLC（CPU 226 CN），同时集成Modbus TCP服务器功能，可自由定义寄存器映射，实现与多协议设备通讯。

2.接口扩展：扩展1个RJ45以太网口和1个DB9九针母口，九针口支持国产触摸屏接入，网口可连接西门子1200PLC、上位机等以太网设备，最多支持32个设备连接。

3.便捷适配：波特率9.6Kbps~187.5Kbps自适应，无需复杂编程，直接接线即可完成配置，支持西门子MicroWIN软件通过以太网对PLC编程调试。

4.稳定可靠：无需占用PLC编程口，可同时实现多设备通讯，支持固件在线升级，抗干扰能力强，适配工业现场复杂环境。

四、使用前后对比

（一）使用前

1.设备连接：仅1台西门子200PLC（CPU 226 CN），连接1台西门子专用触摸屏，无其他扩展设备，无法实现分段控制和多工位操作。

2.通讯效率：串口通讯速度慢，数据传输延迟高，且通讯距离有限，布线混乱，新增设备无法接入，系统扩展性极差。

3.维护成本：调试需现场连接串口，故障排查繁琐，国产设备无法适配，更换专用设备成本高，维护效率低。

4.功能局限：仅能实现基础的启停控制和信号采集，无法与西门子1200PLC协同工作，无法满足生产升级后的控制需求。

（二）使用后

1.设备连接：西门子200PLC通过远创智控PPI-ETH-YC02 Plus模块，同时连接西门子1200PLC（CPU 1214C）和昆仑通态TPC7062Ti国产触摸屏，实现多设备联网，满足分段控制和多工位操作需求。

2.通讯效率：以太网通讯速度快，数据传输无延迟，通讯距离延伸至1000米，布线简洁，支持多设备同时通讯，无卡顿、丢包现象。

3.维护成本：可远程调试、监控通讯状态，故障排查快速，国产触摸屏适配无需额外成本，模块支持永久固件升级，后期维护成本降低60%。

4.功能扩展：实现西门子200PLC与1200PLC数据互通，可同步采集、传输控制信号，支持后期新增上位机、变频器等设备，系统扩展性大幅提升。

五、应用总结

本次应用中，远创智控PPI-ETH-YC02 Plus桥接型模块完美解决了西门子200PLC系统接口不足、协议不兼容、国产设备适配差等痛点，无需修改原有PLC程序，快速实现了系统通讯升级。模块安装便捷、稳定可靠，既降低了设备采购和维护成本，又满足了生产升级后的多设备协同控制需求，实现了从单一控制到多设备联网的跨越式提升，适配工业自动化生产线的升级改造场景，具有极高的实用性和性价比。

相关技术交流请给邵工留言
