在电子设备小型化、高性能化的浪潮中，TDK 贴片电容（MLCC）作为电路中不可或缺的被动元件，凭借领先的材料技术、精密的制造工艺，成为消费电子、工业控制、汽车电子等领域的核心选择。今天从材料工艺、核心特性、关键技术突破、选型与可靠性四大维度，拆解 TDK 贴片电容的专业技术干货，帮大家吃透这款元件的核心逻辑。

一、核心制造工艺：纳米级技术铸就高可靠性

TDK 贴片电容的本质是积层陶瓷结构，由电介质层与内部电极交替堆叠而成，核心优势源于三大自研技术，每一步都决定电容的性能与寿命。

1. 材料技术：纳米级粉体 + 镍电极革新

电介质采用高纯度钛酸钡纳米粉体，颗粒粒径控制在亚微米级，搭配自研分散技术，让电介质层致密均匀，大幅提升介电常数与耐压稳定性。内部电极是关键突破点：早期 MLCC 多用钯、银等贵金属，成本高且量产受限。TDK 率先实现镍内部电极量产技术，在降低成本的同时，通过控制烧制气氛（氧气浓度），避免镍电极氧化，适配大规模工业生产。

2. 薄层积层技术：1000 层堆叠，厚度不及保鲜膜

TDK 可实现1000 层以上的高精度积层，单层电介质厚度仅 0.5-1μm（约为保鲜膜的 1/10、纸张的 1/100）。工艺难点在于 “对齐精度”：每层堆叠误差控制在微米级，避免层间错位导致的短路风险，这也是 TDK 小尺寸大容量电容（如 0402、0603 封装）能稳定量产的核心原因TDK Product Center。

3. 高温烧制技术：精准控温，杜绝内部缺陷

烧制环节需在1200-1300℃高温下进行，同时严格控制炉内氧气浓度（还原气氛），既保证陶瓷晶体结构致密，又防止镍电极氧化。烧制后通过端电极银镀层 + 镍锡镀层工艺，提升焊接附着力与防潮能力，避免使用中出现电极脱落、受潮失效问题。

二、核心电气特性：读懂参数，避开选型误区

很多工程师选型时只看容量与电压，忽略温度特性、直流偏压、等效串联电阻（ESR）等关键参数，导致电路异常。以下是 TDK 贴片电容的核心特性解析：

1. 温度特性：三大主流材质，适配不同场景

TDK MLCC 按温度特性分为Ⅰ 类（低介电）、Ⅱ 类（高介电），常用型号特性如下：

C0G（NP0）：Ⅰ 类材质，温度系数 ±30ppm/℃，-55℃~125℃容量变化＜±0.3%，高频稳定性强，适合射频、精密信号电路。

X7R：Ⅱ 类主流材质，-55℃~125℃容量变化 ±15%，介电常数高（ε≈2000），兼顾容量与稳定性，电源去耦、滤波场景首选TDK产品中心。

X5R：Ⅱ 类材质，-55℃~85℃容量变化 ±15%，同尺寸下容量比 X7R 更高，适合消费电子、低压电源场景TDK产品中心。

2. 直流偏压特性：电压越高，容值衰减越明显

Ⅱ 类材质（X7R/X5R）电容存在直流偏压效应：施加直流电压后，电介质极化受限，容值会随电压升高而衰减。举个例子：TDK 0603 X7R 10μF 50V 电容，施加 40V 直流电压时，容值可能衰减至 5-6μF，若忽略此特性，会导致电源滤波不足、纹波超标。选型建议：工作电压≤额定电压的 50%，高温环境（＞85℃）下调至 30%，预留足够容值余量。

3. 等效串联电阻（ESR）与损耗（tanδ）

ESR 是电容内部的等效电阻，tanδ（损耗角正切）反映能量损耗，两者直接影响电路高频性能与发热情况。

TDK C 系列通用电容：ESR 低至毫欧级，tanδ≤0.15（X7R 材质），适合中低频滤波；

高频专用系列（如低 ESL 反转型）：ESR 更低，tanδ≤0.05，适配 CPU、射频模块等高频率场景。

三、重磅技术突破：小尺寸大容量，刷新行业极限

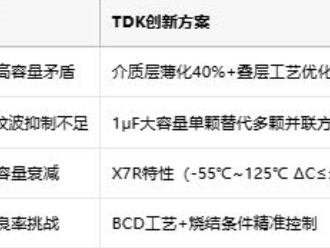

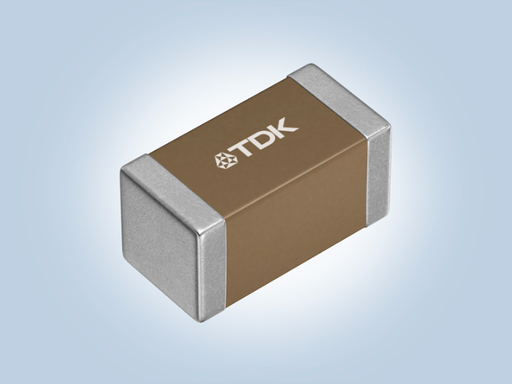

2025 年 TDK 量产的C1608X7R2A105K080AC贴片电容，堪称行业标杆，解决了 48V 电源系统小型化的核心痛点。

封装尺寸：1608（1.6×0.8×0.8mm），常规 0603 大小；

核心参数：100V/1μF，X7R 温度特性（-55℃~125℃）；

技术优势：同尺寸传统 100V 电容容量仅 0.1μF，这款产品容量提升 10 倍，单颗可替代 10 颗传统电容，PCB 面积缩减 70%，贴装成本降低 30%。

应用场景：48V 人工智能服务器、工业储能系统、新能源汽车电源模块，完美适配高压、小型化、高可靠性需求。

四、选型与可靠性要点：避开失效陷阱，提升电路稳定性

1. 选型核心逻辑：场景匹配＞参数堆叠

消费电子（手机、平板）：优先 0201/0402 封装 X5R 材质，兼顾小尺寸与大容量；

工业控制（PLC、传感器）：0603/1206 封装 X7R 材质，温度范围宽、稳定性强；

汽车电子（车载电源、ADAS）：AEC-Q200 车规级 CGA 系列，耐温 150℃，抗振动、抗冲击能力强TDK产品中心；

高频电路（射频、蓝牙）：C0G 材质低 ESL 系列，避免高频损耗与信号失真。

2. 常见失效模式与规避方案

TDK MLCC 可靠性行业领先，但使用不当仍会失效，核心失效原因及对策如下：

短路失效（占比 60%）：多因焊接应力、PCB 弯曲（变形＞1mm）导致陶瓷裂纹，内部电极短路。对策：焊接升温速率＜2℃/s，PCB 弯曲度控制在 0.5mm 以内；

容量衰减：高温 + 高压叠加导致，如 125℃环境下长期满压工作。对策：高温环境降额使用，优先 X7R 材质；

受潮失效：端电极镀层缺陷，潮湿环境下银离子迁移导致漏电增大。对策：选用正品，存储环境湿度＜60%，避免长期暴露在空气中。

五、总结

TDK 贴片电容的核心竞争力，本质是材料技术 + 工艺精度 + 可靠性控制的综合体现。从纳米级电介质粉体到镍电极积层技术，从常规 C 系列到车规 CGA 系列，再到 1608 封装 1μF/100V 的突破性产品，每一次技术迭代都精准匹配电子设备小型化、高性能化的需求。做下来的感受是：选型时不要只看 “容量 + 电压” 的表面参数，更要结合温度特性、直流偏压、ESR 等核心指标，匹配场景需求，才能最大化发挥 TDK 电容的性能与可靠性。
