微电网储能协同架构设计：储能位置、容量配置与控制逻辑

在新型电力系统转型背景下，光伏、风电等分布式新能源的随机性、波动性的已成为制约微电网高效稳定运行的核心瓶颈。储能系统作为微电网“源-网-荷-储”协同的核心枢纽，其协同架构的科学设计直接决定微电网的新能源消纳能力、供电可靠性与运行经济性。微电网储能协同架构设计的核心，聚焦于三大关键环节——储能位置选型、容量精准配置与协同控制逻辑，三者相互关联、相互制约：位置决定储能作用的发挥边界，容量决定协同调控的能力上限，控制逻辑决定协同运行的效率与稳定性，只有实现三者的深度协同，才能最大化发挥储能的缓冲、调节与支撑作用，推动微电网实现安全、高效、低碳运行。

不同于单一储能设备的简单接入，储能协同架构强调“储能与源、荷、网的全域协同”，需结合微电网的拓扑结构（交流、直流、混合架构）、新能源占比、负荷特性（工业、居民、商业），针对性设计位置、容量与控制策略，避免“一刀切”设计导致的设备冗余、效率低下等问题。本文立足工程实践，系统拆解三大核心环节的设计要点、现存难点与实操方案，为微电网储能协同架构的落地提供技术参考。

一、储能位置选型：精准定位，适配协同需求

储能位置的选择，核心是“贴合微电网拓扑、匹配能量流动路径、最大化发挥协同价值”，需结合微电网的架构类型（交流、直流、混合）与运行需求（消纳提升、供电保障、削峰填谷），选择最优接入位置，避免因位置不合理导致的能量转换损耗增加、调控响应滞后等问题。目前微电网储能的核心接入位置主要分为三类，各有适配场景与协同优势。

（一）电源侧储能：聚焦新能源消纳，平抑出力波动

电源侧储能直接接入光伏、风电等新能源发电端，核心作用是平抑新能源出力波动、提升消纳率，适配新能源占比高（≥50%）的微电网场景。其接入位置通常靠近新能源逆变器出口，与新能源电源形成“源储协同”单元，可快速吸收新能源出力高峰的多余电能，在出力低谷时释放，避免弃光、弃风现象，同时稳定新能源出力输出，为后续能量传输奠定基础。

• 适配场景 ：集中式光伏电站、风电集群接入的微电网（如工业园区新能源微电网）；直流微电网中，储能直接接入直流母线，与光伏、储能形成直流侧协同，减少交直流转换损耗。
• 设计要点 ：需靠近新能源电源，缩短传输距离，降低线路损耗；优先选择直流储能，避免与新能源电源间的多次转换，提升协同效率。

（二）负荷侧储能：聚焦供需匹配，保障局部供电

负荷侧储能接入用户负荷端，核心作用是削峰填谷、保障关键负荷供电，适配负荷波动大、关键负荷占比高的场景（如数据中心、精密制造园区、居民社区）。其接入位置可分为两类：一是集中式负荷侧储能（接入负荷聚合点），服务于区域内所有负荷，实现整体负荷的削峰填谷；二是分布式负荷侧储能（靠近关键负荷），如数据中心UPS储能、居民家用储能，重点保障关键负荷的不间断供电，应对突发停电。

• 适配场景 ：数据中心微电网、高端制造业微电网、居民社区微电网；混合微电网中，负荷侧储能可根据负荷类型（交流/直流），分别接入交流母线或直流母线，实现与负荷的精准协同。
• 设计要点 ：靠近负荷中心，缩短供电距离，提升供电可靠性；根据负荷特性（峰谷时段、波动幅度），确定储能接入容量与响应速度，确保能快速响应负荷变化。

（三）电网侧储能：聚焦全局协同，支撑系统稳定

电网侧储能接入微电网母线（交流母线、直流母线或互联节点），核心作用是实现微电网全局能量协同、维持母线电压稳定、衔接主网与微电网，适配并网型微电网或多微电网集群场景。其作为微电网的“能量缓冲枢纽”，可协调电源侧、负荷侧的能量供需，平抑全网功率波动，同时在并网模式下实现余电上网与低谷购电，在离网模式下支撑全网稳定运行。

• 适配场景 ：并网型混合微电网、多微电网集群互联场景；中高压微电网（10kV及以上），需通过柔性功率路由器接入电网侧，实现功率双向调节。
• 设计要点 ：接入微电网核心母线，便于实现全局能量调度；需具备快速响应能力，能应对全网功率突变，维持母线电压、频率稳定。

（四）位置选型的核心原则与注意事项

1. 适配拓扑 ：直流微电网优先选择直流储能，接入直流母线，减少转换损耗；交流微电网可选择交流储能或交直流两用储能，接入交流母线；混合微电网采用“电源侧直流储能+负荷侧交流/直流储能+电网侧柔性储能”的协同布局，实现全域适配。

2. 兼顾效率与成本 ：优先选择靠近源或荷的位置，缩短传输距离，降低损耗；避免过度集中或分散布置，平衡设备投入与运维成本。

3. 预留扩展空间 ：位置选型需考虑微电网扩容需求，预留储能接入接口，支持后续新增储能设备的“即插即用”。

二、储能容量配置：精准量化，平衡可靠与经济

储能容量配置是储能协同架构的核心，其核心目标是“在满足微电网运行需求（消纳、供电、稳定）的前提下，实现容量最优、成本最低”，避免容量不足导致的调控能力不足，或容量冗余导致的投资浪费。容量配置需结合微电网的运行模式（并网/离网）、新能源占比、负荷特性、可靠性要求，通过科学计算与优化，确定储能的额定容量与充放电功率。

（一）容量配置的核心影响因素

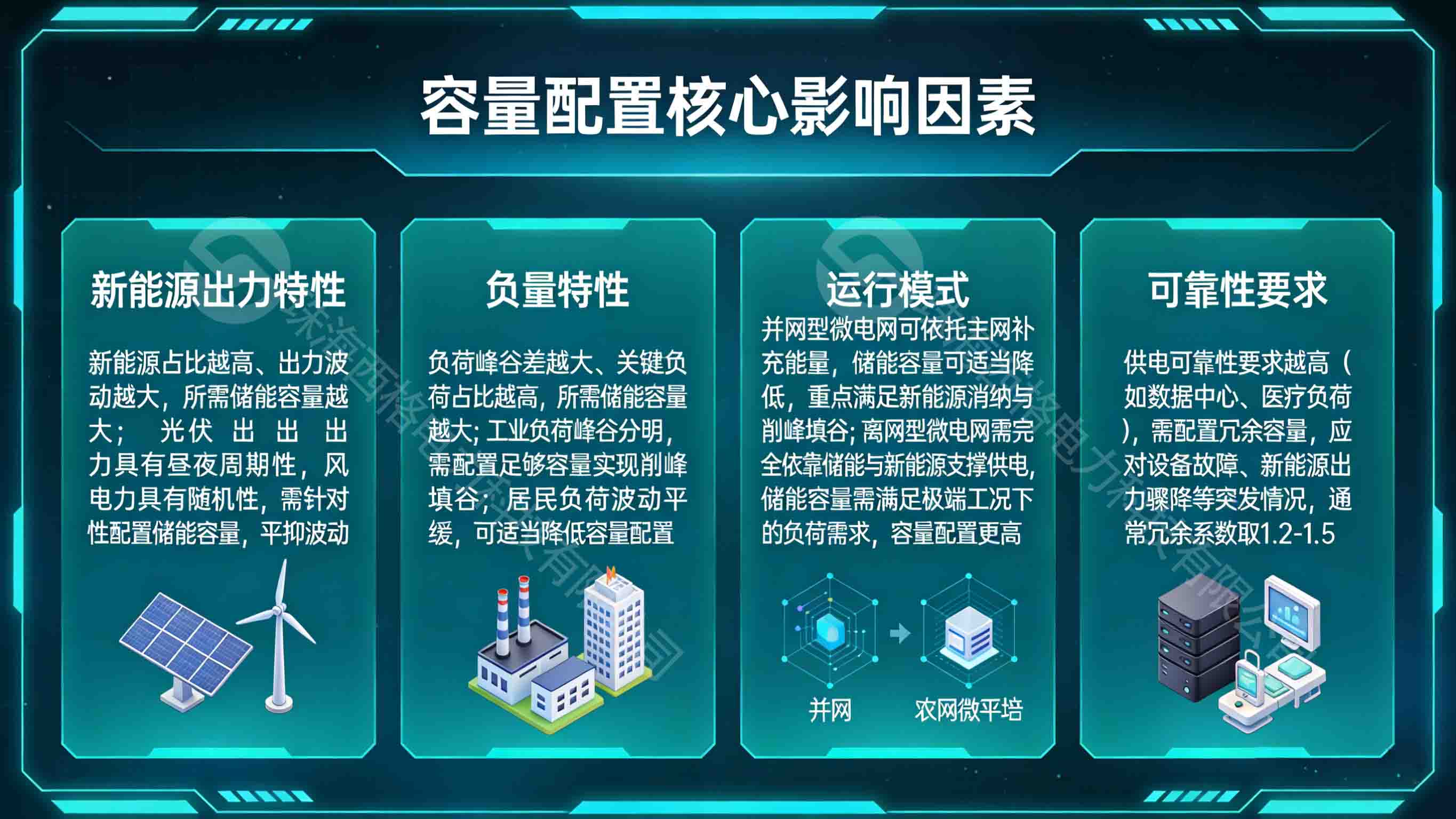

1. 新能源出力特性 ：新能源占比越高、出力波动越大，所需储能容量越大；光伏出力具有昼夜周期性，风电出力具有随机性，需针对性配置储能容量，平抑波动。

2. 负荷特性 ：负荷峰谷差越大、关键负荷占比越高，所需储能容量越大；工业负荷峰谷分明，需配置足够容量实现削峰填谷；居民负荷波动平缓，可适当降低容量配置。

3. 运行模式 ：并网型微电网可依托主网补充能量，储能容量可适当降低，重点满足新能源消纳与削峰填谷；离网型微电网需完全依靠储能与新能源支撑供电，储能容量需满足极端工况下的负荷需求，容量配置更高。

4. 可靠性要求 ：供电可靠性要求越高（如数据中心、医疗负荷），需配置冗余容量，应对设备故障、新能源出力骤降等突发情况，通常冗余系数取1.2-1.5。

（二）容量配置的实操方法与步骤

结合工程实践，储能容量配置采用“需求分析-计算建模-优化验证”的三步法，兼顾科学性与实操性：

1. 需求分析 ：明确微电网的核心需求（新能源消纳率目标、峰谷削峰率、供电可靠性指标），确定储能的核心功能（波动平抑、削峰填谷、备用供电），划定容量配置的边界条件。

2. 计算建模 ：基于历史运行数据（新能源出力、负荷数据），采用“负荷匹配法+波动平抑法”组合计算：

• 削峰填谷容量：计算负荷峰谷差，储能容量需满足高峰时段放电量≥峰谷差的70%-80%，确保有效削峰填谷；
• 波动平抑容量：基于新能源出力波动幅度，计算所需储能容量，确保波动幅度控制在微电网允许范围内（通常≤10%）；
• 备用容量：离网型微电网需额外配置备用容量，满足极端工况（如连续阴雨天）下的负荷供电，通常按最大负荷的20%-30%配置。

3. 优化验证 ：结合经济性目标（投资回报率、运维成本），对计算出的容量进行优化，剔除冗余容量；通过Simulink建模仿真，验证容量配置是否满足微电网运行需求，调整优化至最优值。

（三）典型场景容量配置示例

1. 并网型工业园区微电网：光伏装机400kW，新能源占比60%，工业负荷峰谷差300kW，消纳率目标90%，则储能容量配置为：削峰填谷容量240kW·h（300kW×80%），波动平抑容量120kW·h，总容量360kW·h，充放电功率200kW，可满足消纳与削峰需求。
2. 离网型海岛微电网：光伏装机200kW，风电100kW，最大负荷150kW，需满足连续3天阴雨天供电，则备用容量1080kW·h（150kW×24h×3天×1.2冗余系数），总容量结合波动平抑需求，配置1200kW·h，充放电功率150kW。

三、协同控制逻辑：全域联动，实现高效调控

储能协同控制逻辑是储能协同架构的“灵魂”，核心是实现“储能与源、荷、网的全域协同调度”，通过科学的控制策略，让储能在不同工况下自动调整充放电状态，平衡能量供需、维持系统稳定，同时最大化发挥储能的经济与环境效益。控制逻辑需遵循“分层协同、精准响应、灵活适配”的原则，结合储能位置、容量配置，构建三级协同控制体系，实现本地控制与全局调度的统一。

（一）控制逻辑的核心目标与设计原则

核心目标：一是维持微电网母线电压、频率稳定；二是实现新能源消纳最大化，减少弃光弃风；三是优化储能充放电策略，降低运行成本；四是保障关键负荷供电，提升供电可靠性。

设计原则：1. 分层协同：本地控制保障设备稳定，全局控制实现协同优化；

2. 精准响应：针对新能源波动、负荷突变，实现毫秒级响应；
3. 灵活适配：可根据微电网运行模式（并网/离网）、工况变化，自动调整控制策略；
4. 安全可靠：具备故障保护、冗余备份功能，避免储能设备故障影响系统运行。

（二）三级协同控制体系设计

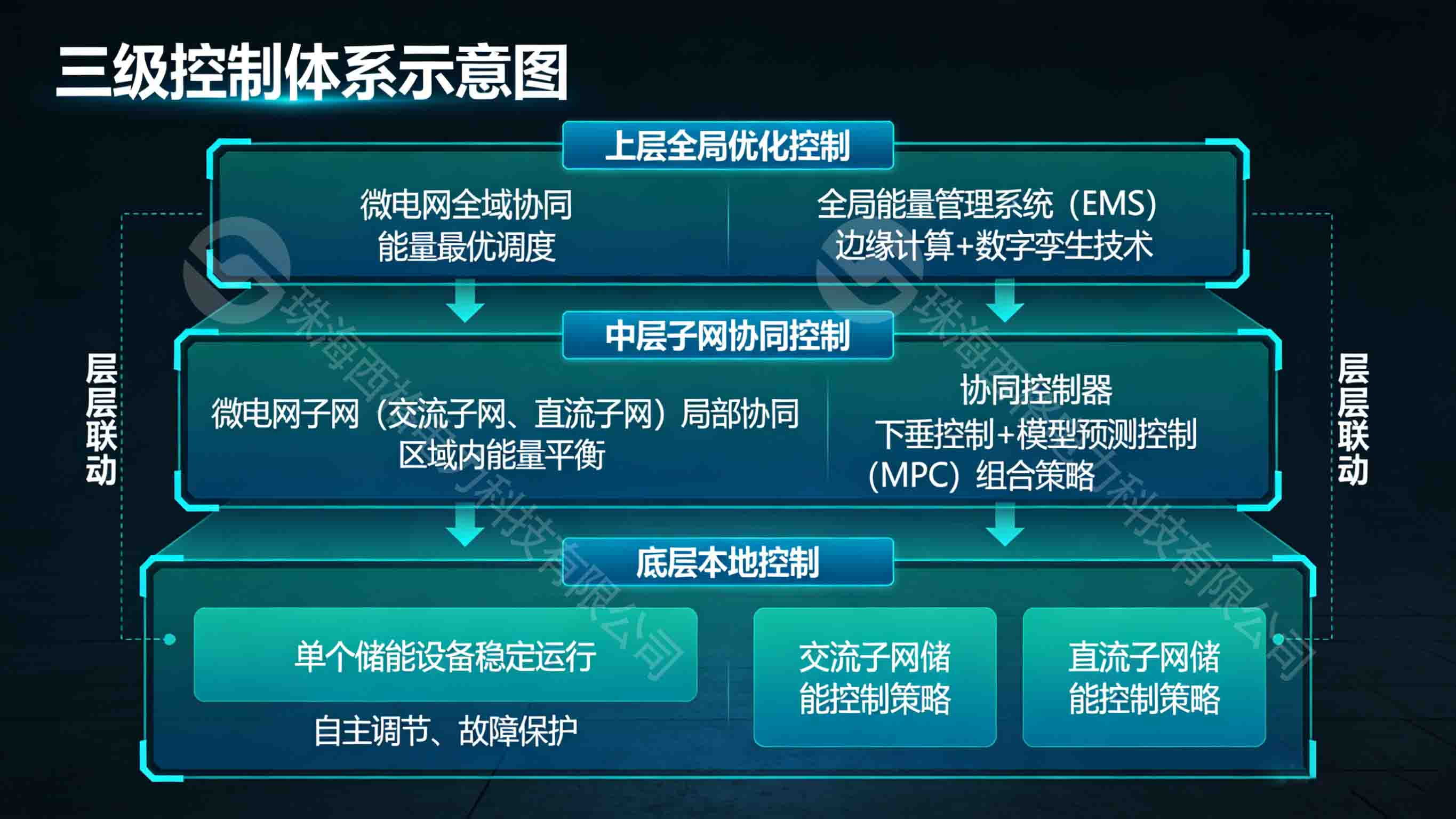

构建“底层本地控制+中层子网协同+上层全局优化”的三级控制体系，层层联动，实现储能与源、荷、网的全域协同：

1. 底层本地控制：聚焦单个储能设备的稳定运行，实现“自主调节、故障保护”。针对不同位置的储能，制定差异化控制策略：

• 电源侧储能 ：采用“MPPT协同控制”，跟随新能源出力变化，实时调整充放电功率，平抑出力波动；当新能源出力高峰时，储能充电；出力低谷时，储能放电，维持新能源出力稳定。
• 负荷侧储能 ：采用“负荷跟踪控制”，实时监测负荷变化，高峰时段放电削峰，低谷时段充电填谷；关键负荷侧储能采用“备用供电控制”，一旦出现停电，立即切换为供电模式，保障关键负荷不间断运行。
• 电网侧储能 ：采用“电压/频率协同控制”，实时监测微电网母线电压、频率，当电压/频率偏离额定值时，通过储能充放电快速调节，维持系统稳定；并网模式下，配合主网调度，实现余电上网与低谷购电。

2. 中层子网协同控制：聚焦储能与源、荷的局部协同，实现“区域内能量平衡”。以微电网子网（交流子网、直流子网）为单位，配置协同控制器，采用“下垂控制+模型预测控制（MPC）”组合策略：

• 通过下垂控制，实现储能与新能源、负荷的功率分配，维持子网内母线电压、频率稳定；
• 通过MPC预测未来1-2小时的新能源出力与负荷变化，提前调整储能充放电策略，提升协同效率，将响应时间控制在0.3秒以内，应对突发波动。

3. 上层全局优化控制：聚焦微电网全域协同，实现“能量最优调度”。依托全局能量管理系统（EMS），融合边缘计算与数字孪生技术：

• 边缘计算负责处理实时数据（新能源出力、负荷、储能SOC状态），快速下发控制指令，降低通信延迟；
• 云计算负责全局优化，结合新能源预测、主网电价、储能寿命，制定储能充放电优化方案，实现“消纳最大化、成本最低化”；
• 数字孪生技术构建微电网数字镜像，实时模拟储能运行状态与能量流动，提前预判风险，优化控制策略，延长储能使用寿命。

（三）不同运行模式下的控制策略适配

1. 并网模式：控制核心是“协同主网、优化经济性”，储能优先配合新能源消纳，多余电能上网；低谷时段从主网购电充电，高峰时段放电上网，获取经济收益；同时维持微电网与主网的功率平衡，避免功率冲击。
2. 离网模式：控制核心是“保障稳定、供需平衡”，储能作为核心支撑，协调新能源与负荷的能量供需，平抑波动；当新能源出力不足时，储能放电保障负荷供电；当新能源出力过剩时，储能充电储存多余电能，确保系统稳定运行。

四、工程实践案例：储能协同架构的落地应用

某工业园区交直流混合微电网项目，采用“电源侧+电网侧+负荷侧”的储能协同布局，结合精准容量配置与三级协同控制，实现了储能与源、荷、网的高效协同，验证了架构设计的可行性与实用性。

1. 储能位置选型：电源侧（光伏400kW）接入直流储能（200kW·h），实现新能源波动平抑；电网侧接入柔性储能（300kW·h），接入混合母线，实现全局协同；负荷侧（关键生产负荷）接入交流储能（100kW·h），保障不间断供电。
2. 容量配置：基于负荷峰谷差（300kW）与新能源波动幅度，计算总储能容量600kW·h，充放电功率300kW，其中备用容量120kW·h，满足可靠性要求，投资成本较传统配置降低15%。
3. 控制逻辑：采用三级协同控制体系，底层实现单个储能自主调节，中层实现子网协同，上层依托EMS实现全局优化；并网模式下，储能配合主网实现削峰填谷与余电上网；离网模式下，储能支撑全网稳定运行，供电可靠性达99.9%。

项目落地后，新能源消纳率从65%提升至90%，工业负荷峰谷差降低40%，年节电超30万度，储能使用寿命延长2年，实现了技术与经济的双重收益，为工业园区微电网储能协同架构设计提供了可复制、可推广的实践经验。

微电网储能协同架构设计的核心，是实现“储能位置、容量配置、控制逻辑”的深度协同，三者缺一不可：位置选型决定协同的基础，容量配置决定协同的能力，控制逻辑决定协同的效率。只有结合微电网的拓扑结构、新能源占比、负荷特性，针对性设计三大核心环节，才能最大化发挥储能的缓冲、调节与支撑作用，破解新能源波动难题，提升微电网的可靠性与经济性。

随着储能技术、电力电子技术与人工智能技术的持续迭代，未来储能协同架构将向“智能化、模块化、多元化”方向发展：一方面，融合数字孪生、边缘计算等技术，提升控制精度与响应速度，实现储能的自适应协同；另一方面，推动储能与氢能、虚拟电厂等技术深度融合，拓展储能协同的应用场景；同时，通过标准化设计，降低储能协同架构的设计与落地成本，推动其在工业园区、居民社区、海岛等多场景规模化落地，为新型电力系统建设与“双碳”目标实现提供有力支撑。
