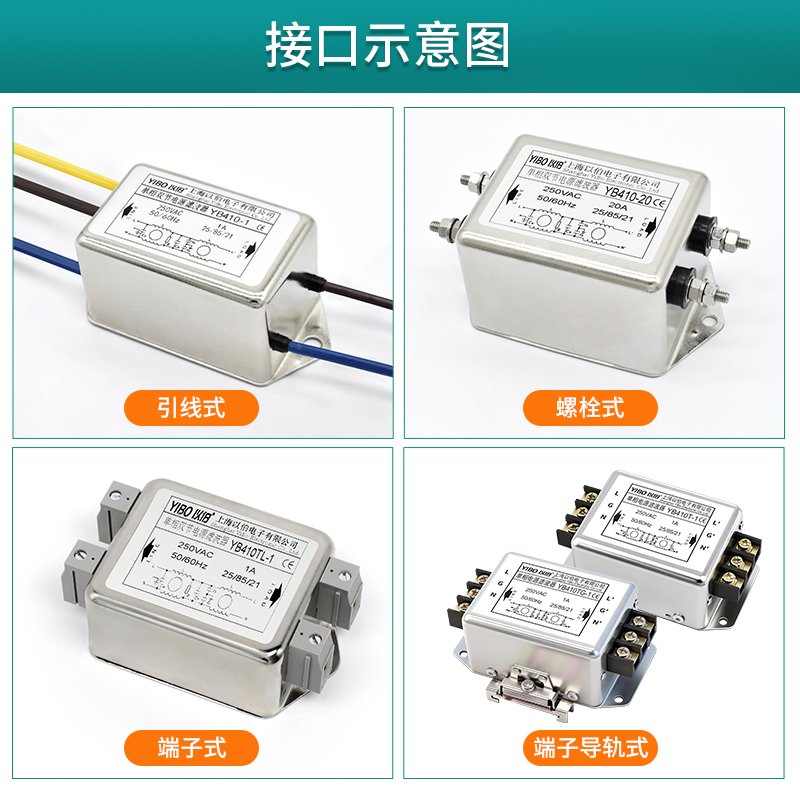

为何选择单相双级电源滤波器？

单相双级电源滤波器是一种高性能的电磁干扰（EMI）抑制装置，通过“两级滤波”的强化结构，它能提供远优于普通单级滤波器的噪声抑制能力。其核心价值在于，在从10kHz到30MHz的宽频率范围内，对共模和差模干扰都能实现极高的衰减，从而满足医疗、工业、通信等严苛场景的电磁兼容（EMC）要求。

一. 为何选择双级？

相比单级滤波器，双级滤波器的性能在深度和广度上都实现了质的提升：

性能大幅跃升：双级结构由“L-C”基本单元增加为“L-C-L-C”，其插入损耗（衡量滤波效果的指标）曲线远比单级陡峭，能显著提升设备在规定频段内的电磁兼容（EMC）裕量。

覆盖范围更广，性能更均衡：双级架构不仅维持优异的高频抑制效果，更极大地增强了对低频段（如150kHz以下）噪声的抑制能力，并同时大幅提升对共模噪声与差模噪声的抑制能力。

二. 工作原理与电路结构

核心元件

共模扼流圈（Common Mode Choke）：这是最关键的“要塞”。它将火线和零线绕组绕在同一磁芯上。对共模噪声表现为高阻抗，能将其阻挡；对差模电流则阻抗很低，不影响正常供电。

X电容（X-Capacitor）：跨接在火线和零线之间，专用于抑制差模干扰。

Y电容（Y-Capacitor）：分别从火线和零线连接到地线，为共模干扰提供一条低阻抗路径，将其导入大地泄放。

典型拓扑结构

双级滤波器通过级联实现两次滤波，典型电路结构如下：

第一级（通常侧重共模抑制）：

输入端：有时会并联一个压敏电阻（Varistor），用于吸收浪涌电压。

X电容（CX1）：首先滤除部分差模噪声。

第一级共模扼流圈（L1）：对共模噪声产生高阻抗，进行第一轮“阻挡”。

第二级（侧重差模及强化滤波）：

X电容（CX2）：进一步对差模噪声进行滤除。

第二级共模扼流圈（L2）：对残余共模噪声进行第二次“阻挡”，形成“双重保险”。

泄放电阻（R）：常与第一级X电容并联，用于在断开电源时安全释放X电容上存储的电量，防止产生电击。

Y电容（Cy1, Cy2）：在L1之后，连接至地，为共模噪声提供泄放通路。

三. 典型应用场景

由于其卓越的抗干扰能力，单相双级电源滤波器被广泛应用于对电源纯净度要求极高的领域：

工业自动化： 数控机床、伺服驱动器、PLC控制系统（防止加工精度下降或系统误报）。

医疗设备： 监护仪、超声仪、MRI等（要求极低的漏电流和高可靠性）。

通信与IT： 5G基站、服务器、精密测试仪器（保护信号完整性）。

新能源与电力： 光伏逆变器、UPS不间断电源、充电桩。

四. 安装规范与避坑指南

再好的滤波器，如果安装不当，效果也会大打折扣。请务必遵循以下规范：

就近安装： 必须安装在设备的电源入口处，尽量缩短滤波器输入端的线缆长度，避免干扰在进线处重新耦合。

可靠接地： 滤波器的金属外壳必须与设备的金属机柜进行低阻抗、大面积接地。接地不良会直接导致共模干扰抑制失效。

输入输出分离： 滤波器的输入线（电网侧）和输出线（设备侧）必须严格分开布线，禁止并行绑扎或交叉缠绕，防止噪声绕过滤波器直接串扰。

PCB布局注意： 如果是板载设计，Y电容的接地走线要尽可能短；共模电感下方建议禁止铺铜，留出净空区，防止漏磁场感应出涡流产生新的辐射。

总结

单相双级电源滤波器是解决复杂电磁兼容问题的一把利器。它通过两级协同的“组合拳”，为现代电子设备在工作噪声、电磁环境和合规性之间构筑了一道坚固的防线。当然，在工程实践中，具体采用两级还是其他级数的滤波器，最终取决于目标噪声频谱、设备EMC裕量要求、物理尺寸及成本预算的综合考量。
