为什么同一个PD快充电可以通过Type-C口输出，5V-3A,9V-5A,12V-3A,15V-5A,20V-5A不同电压？

在快充技术全面普及的今天，Type-C接口和PD协议已成为消费电子的标配。但你是否想过：为什么同一个PD快充电可以通过Type-C口输出，5V-3A,9V-5A,12V-3A,15V-5A,20V-5A不同电压？设备端又如何实现这种"一充多用"的快充兼容？

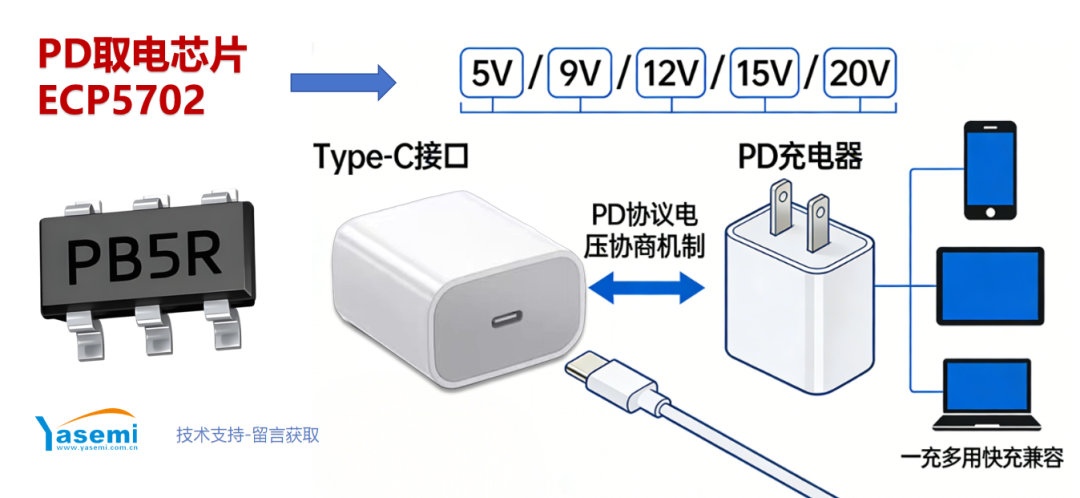

今天我们将通过PD取电芯片ECP5702，深度解析PD协议的电压协商机制，并探索如何用一颗芯片简化产品的供电系统设计。

1

芯片核心特性

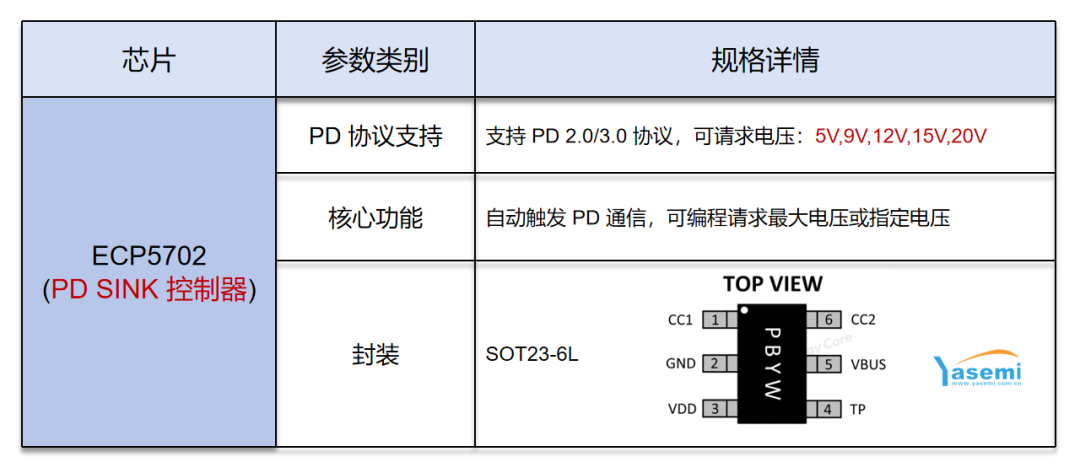

ECP5702是一颗支持PD2.0和PD3.0协议的取电芯片，面向终端受电设备设计。其核心参数如下：

输出电压档位：支持5V/9V/12V/15V/20V五档输出

最大功率：100W

输入电压范围：4.6V-28V宽压设计

电压配置方式：通过TP脚外接电阻设置目标输出电压

2

技术优势对比

同类PD取电芯片普遍存在耐压瓶颈（通常仅5.5V），必须在输入端额外增加稳压电路才能正常工作。

而ECP5702采用宽压耐压设计，输入范围覆盖4.6V-28V，可直接适配PD充电器的全电压范围，无需外围稳压电路，降低BOM成本和PCB面积。

3

应用架构分析

ECP5702本质是协议握手与电压取电芯片，需配合后级电源管理芯片完成最终功能。其应用场景可分为两大类：

1. 充电场景（快充适配器替代）

架构：

PD充电器→ECP5702（协商取电）→充电芯片(降压/升压） → 电池

ECP5702负责与PD充电器进行CC通信，协商并锁定目标电压（如12V），输出至后级充电芯片。充电芯片根据电池状态进行DC-DC转换，实现恒流恒压充电。

典型应用案例：便携风扇支持多种快充规格，当需要12V快充时，ECP5702从PD协议中协商12V电压并输出，为充电芯片供电，驱动大功率快速充电。

2. 供电场景（一线供电方案）

架构：

PD充电器 → ECP5702（协商取电） → 后级负载（电机/音响/投影等）

在需要Type-C口供电的产品中，ECP5702配合Type-C线即可实现供电功能，完全省去传统AC-DC适配器，简化产品结构

4

典型应用场景

个人护理设备：电动牙刷、剃须刀

移动电源与储能：便携式储能、移动电源

电机驱动设备：筋膜枪、无人机、风扇

消费电子：蓝牙音响、投影仪、平板电脑

如需参考电路或DEMO板测试，或有进一步的技术探讨与方案定制需求，欢迎随时沟通交流。
