IP6821标准参数：从5W TWS充电仓到15W手机快充的MOS选型策略

你是否也曾认为，只要主控芯片支持，无线充电的功率和效率就板上钉钉了？当你的IP6821方案在实际测试中，面对TWS耳机仓的小巧身躯或是手机快充的持续需求，却出现效率折损、温升过高时，问题的根源往往不在那颗高集成的SOC本身，而在于幕后那双“无形的手”——那颗外部全桥功率MOS管。IP6821内置的H桥驱动勾勒了框架，但真正的舞台表现，全看为它搭配的功率执行者能否适应从5W到15W的每一场“表演”。

今天，我们不谈晦涩的理论罗列，就从最实际的“场景”出发，看看如何为不同功率需求的设备，精准匹配它的MOS搭档。

场景一：5W-10W，TWS耳机仓与智能手表的“精打细算”

这个功率段是典型的高性价比区间。应用目标明确：TWS耳机充电仓、智能手表底座、低功耗外设充电座。它们对成本极度敏感，工作状态以间歇充电为主，峰值电流不大，但对体积和待机功耗有要求。

在这里，MOS管的选型策略核心是 “够用就好，兼顾成本”。

• 电压安全是基础，但无需过度堆料：这类产品通常由5V USB供电或内置锂电池升压，工作电压较低。因此，MOS管的漏源击穿电压（Vds）选择20V至30V的等级已经足够安全，为可能的电压波动留出合理余量即可，选择更高耐压的型号只会徒增成本。
• 导通电阻可以“适度放宽”，但需关注轻载效率：对于5W-10W的功率，峰值电流通常在1A-2A量级。此时，MOS管的导通电阻（Rds(on)）可以选择在十几毫欧姆到二十几毫欧姆的范围。虽然看起来比顶级型号高，但在这种小电流下，其带来的导通损耗增加相对可控。然而，需要特别留意的是部分MOS管在极小电流（如待机或涓流充电状态）下的导通特性，避免因轻载效率过低而拉高整体平均功耗。
• 封装向着小型化倾斜：DFN3x3、SOT-23-6甚至更小的封装是这一场景的宠儿。它们能极大地节省PCB空间，助力产品实现极致紧凑的设计。由于平均发热量不大，通过合理的PCB铜箔散热设计，足以将温升控制在安全范围内。IP6821本身的低发热特性，也让这种小型化搭配成为可能。
• 选型思路：在此场景下，无需盲目追求“性能怪兽”。应在满足基本Vds和电流额定值（Id）的前提下，在主流厂商的产品线中寻找那些专为低电压、低成本应用优化的型号。它们可能在绝对性能参数上不拔尖，但往往在性价比和供货稳定性上具有优势。

场景二：10W-15W，智能手机快充的“性能攻坚”

当功率需求迈入10W及以上，特别是瞄准15W无线快充时，游戏规则彻底改变。应用场景转向智能手机、平板电脑的无线充电座。用户期待的是稳定、快速且不发烫的充电体验，这意味着效率和温升成为了MOS选型压倒性的核心指标。

此刻，MOS管的角色从一个“成本控制点”转变为一个 “性能决胜点”。

• 高效是唯一的通行证：持续的大电流输出下，MOS管的每一毫欧姆导通电阻都会被放大为可观的功率损耗和热量。因此，必须选用Rds(on)在10毫欧姆以下，甚至达到个位数毫欧姆级别的低阻MOS管。这是实现系统整体高效率，逼近甚至达到IP6821标称的“10W负载下转换效率高达85%”的关键一环。
• 开关速度与驱动能力的默契：高开关频率下，栅极电荷（Qg）参数的重要性凸显。较低的Qg意味着MOS管能更快地开关，从而降低开关损耗，并减轻对IP6821内部驱动电路的电流需求。优化开关过程还能带来更干净的波形，有利于通过EMI测试。需要根据IP6821的驱动能力，选择Qg匹配的型号，以实现开关特性的最优化。
• 散热设计从“可选”变成“必选”：尽管IP6821支持NTC温度检测和动态功率管理（DPM），能在过热时主动降功率保护，但良好的硬件散热设计才是保证持续高性能输出的根基。在封装选择上，应考虑热阻更低的DFN5x6或带有裸露焊盘（Exposed Pad）的封装，并务必利用PCB的多层铜箔甚至添加小型散热片来强化散热。布局时，应将四颗全桥MOS管分散放置，避免热量集中。
• 安全余量必须筑牢：针对15W应用，输入电压可能采用12V甚至更高的适配器。MOS管的Vds耐压值建议选择30V至40V等级，以应对反电动势等可能产生的电压尖峰。其额定电流也需留有充足裕量，确保在瞬态过载时能与IP6821的过流保护机制协同工作，安全地承受短暂应力。

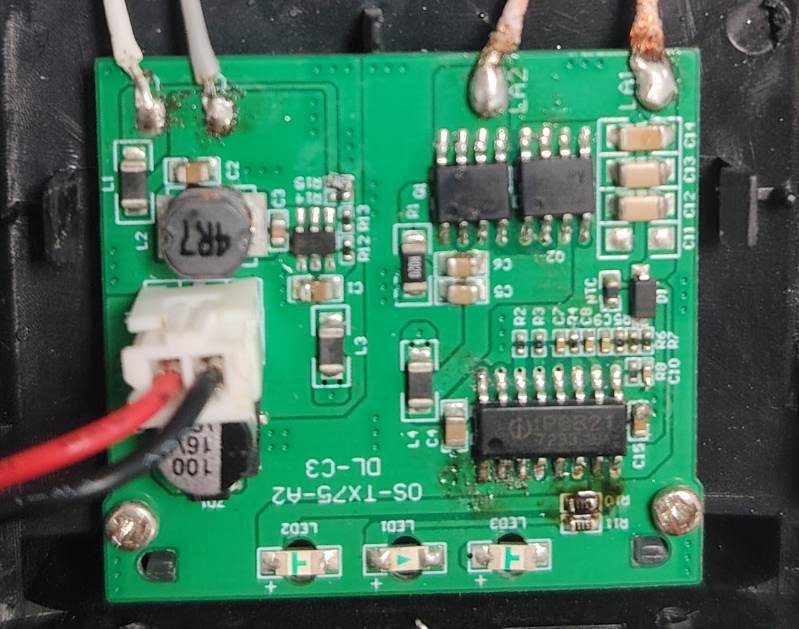

IP6821标准参数

跨越场景的共通基石：布局与协同

无论功率大小，有两个要素是共通的，它们决定了方案的下限。

一是 H桥MOS管参数的一致性。全桥电路中的四颗MOS管，其Rds(on)和Qg等关键参数必须尽可能一致。参数失配会导致桥臂导通电阻不平衡，增加损耗，引起不必要的发热，甚至影响控制环路稳定性。选型时应尽量选择同一生产批次的产品。

二是 PCB布局布线的生死线。这尤其是高频大电流的15W应用的生命线。功率回路（从输入电容经MOS管到发射线圈的路径）必须做到最短、最宽，以最小化寄生电感带来的开关振铃和损耗。驱动信号线应远离这些高频大电流走线，防止干扰。一个糟糕的布局足以让一对顶级的芯片和MOS管组合表现失常。

从为TWS耳机仓精打细算地选择一颗高性价比MOS，到为手机快充座不惜成本地配备性能旗舰，IP6821的弹性正在于此。它不定义你的终点，而是为你提供了从经济型到性能型全频谱覆盖的可能性。真正的设计智慧，在于读懂不同场景下的真实需求，并为之匹配最恰如其分的“功率伙伴”。这不仅仅是参数的挑选，更是对产品定位、用户体验和系统可靠性的综合考量。

那么，在你的项目中，是更倾向于在5W场景下追求极致的成本与尺寸平衡，还是在15W场景下挑战效率与散热的极限？不同的选择，决定了那条完全不同的MOS选型之路。欢迎分享你在具体功率场景下的选型心得与挑战。
