食品加工生产线上欧姆龙CPM1A系列PLC借助以太网模块同时与上位机和触摸屏，变频器高效通讯案例

一、行业背景与项目概况

1.1食品加工行业技术需求

食品加工行业受政策监管趋严、消费需求升级及劳动力成本攀升等因素影响，智能化改造已成为企业提升核心竞争力的必然选择。国家市场监管总局数据显示，2022年食品生产环节抽检不合格率达2.3%，其中人为操作失误导致的问题占比超45%，因此行业对生产过程的自动化控制、工艺参数精准管控及全流程追溯需求愈发迫切。糕点、烘焙等细分领域的自动化生产线，需实现搅拌、成型、烘烤、冷却等工序的协同联动，PLC作为核心控制单元，需同时对接现场操作终端（触摸屏）与执行设备（变频器），实现工艺参数调节、设备状态监控与运行指令下发。欧姆龙CPM1A PLC凭借高稳定性、强抗干扰性，广泛应用于食品加工产线，但该型号仅配备单一串口，无以太网接口，无法适配现代产线多设备、多协议的通讯需求，成为行业老旧产线改造的共性难题。

1.2项目概况

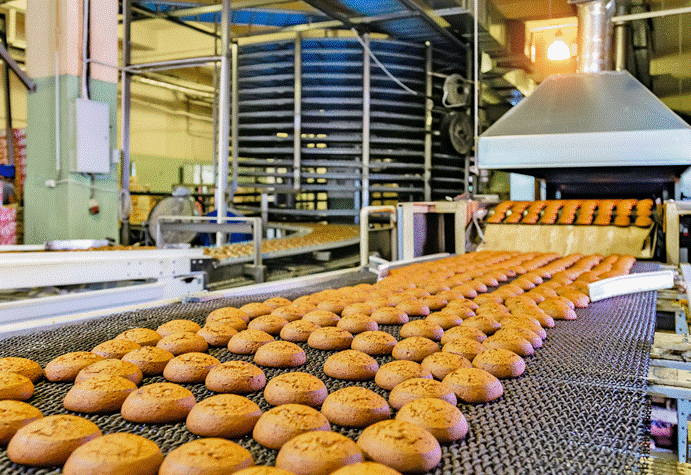

本项目为某中型食品加工企业糕点自动化生产线升级工程，该产线主要负责中式糕点的自动化生产，涵盖原料搅拌、面团成型、恒温烘烤、冷却包装等工序，核心配置及工况如下：

核心控制单元：欧姆龙CPM1A PLC，仅配备1路RS-232串口，负责产线各工序的逻辑控制、工艺参数（搅拌速度、烘烤温度、输送速度）调节及故障报警，通讯协议支持欧姆龙Host Link协议及Modbus RTU协议。

现场设备：工业触摸屏（支持Modbus TCP协议），用于现场工艺参数设置、设备运行状态可视化监控及异常报警；3台变频器，用于控制搅拌电机、输送电机的转速，采用Modbus RTU协议，需接收PLC的转速调节指令并反馈运行状态。

工况特征：产线需满足24小时连续作业，生产车间存在高温、潮湿、粉尘等环境，且变频器运行产生强电磁干扰，对通讯稳定性提出严苛要求；同时需保障工艺参数实时可追溯，契合食品行业合规管控需求。

1.3项目核心目标

构建稳定的通讯链路，实现欧姆龙CPM1A PLC与触摸屏、3台变频器的同时双向通讯，解决协议不兼容问题。

通过捷米特JM-ETH-CXD导轨型模块，实现工艺参数的实时传输与调节，确保搅拌、烘烤等工序协同运行，提升产品一致性。

无需修改PLC原有控制程序，采用导轨型安装，适配车间设备布局，实现快速部署，最大限度缩短产线停机改造周期。

提升通讯抗干扰能力，保障产线在复杂工况下稳定运行，实现工艺参数全流程追溯，满足食品行业合规要求。

二、项目痛点、选型与实施过程

2.1核心技术痛点分析

协议不兼容，无法实现多设备协同：欧姆龙CPM1A PLC采用RS-232串口与Modbus RTU/Host Link协议，触摸屏采用Modbus TCP以太网协议，变频器采用Modbus RTU协议，三者通讯协议与传输介质不统一，无法直接互联互通。PLC单一串口无法同时支撑触摸屏与3台变频器的并发通讯，导致各设备各自为战，工艺参数调节滞后，影响产品质量稳定性。

通讯抗干扰弱，故障频发：食品加工车间高温、潮湿、粉尘及变频器电磁干扰，导致传统串口通讯频繁中断，每月因通讯故障引发的停机时间达8小时，维护成本增加15%；且故障排查需逐段检查串口线路，耗时费力，严重影响产线连续性。

改造成本高，部署不便：若更换新型带网口PLC，需额外投入超7万元设备成本，且伴随4天以上停产周期，综合损失较大；传统串口扩展方案需额外配置串口服务器，接线复杂，且受限于RS-485设备32个节点上限，扩展性差，无法适配产线未来升级需求。

数据追溯困难，合规性不足：由于PLC与触摸屏、变频器无法实现实时数据交互，工艺参数需人工手抄记录，存在漏记、错记风险，数据误差率高，无法满足食品行业全流程追溯与合规管控要求。

2.2解决方案选型

针对上述痛点，经多轮技术论证、兼容性测试及工况适配验证，最终选用捷米特JM-ETH-CXD导轨型以太网模块作为核心通讯转换设备。该模块专为欧姆龙CPM1A等老旧PLC设计，采用导轨型安装，完美适配食品加工车间设备布局，核心技术优势如下：

多协议兼容，实现双向转换：模块内置以太网转换器与以太网桥接器核心功能，支持RS-232串口与以太网TCP/IP协议双向透明传输，可高效完成Modbus RTU、Host Link与Modbus TCP协议的转换，无需额外编程，即可实现PLC与触摸屏、变频器的无缝通讯，从根本上解决协议不兼容问题。

多设备并发，扩展性强：支持最大6个设备同时连接，可同时对接触摸屏与3台变频器，实现多设备并发通讯，不占用PLC核心编程资源；作为专业串口转以太网设备，支持后续新增检测设备、数据采集终端的扩展，适配产线智能化升级需求。

工业级防护，适配复杂工况：采用导轨型安装设计，体积小巧，适配车间设备密集布局；具备IP30防护等级，抗高温、防潮、防尘，内置抗电磁干扰电路，通过工业级EMC认证，可在食品加工车间复杂环境下稳定运行，平均无故障时间（MTBF）超10万小时。

便捷配置，快速部署：支持WEB页面与专用配置工具两种配置方式，操作简易，无需专业编程基础；可直接从PLC取电，无需额外外接电源，简化布线，部署周期短，无需修改PLC原有控制程序，实现不停产升级。

2.3实施过程

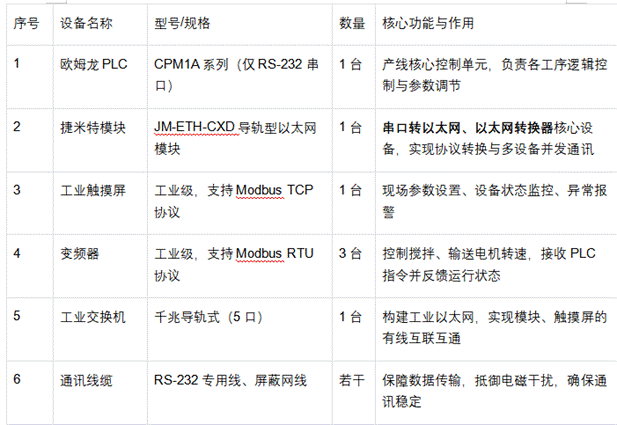

2.3.1硬件配置清单

2.3.2系统部署与调试步骤

硬件安装：在断电状态下，将捷米特JM-ETH-CXD导轨型模块安装于35mm标准导轨（与PLC、变频器同侧安装），使用专用RS-232线缆将模块串口与欧姆龙CPM1A PLC的串口可靠连接；将模块网口、触摸屏通过屏蔽网线接入工业交换机，变频器通过RS-485转以太网模块接入交换机，确保接线牢固、接触良好。

网络组网：配置所有设备IP地址，确保模块、触摸屏、变频器处于同一IP网段，构建稳定的工业局域网，启用模块的以太网桥接器功能，实现串口数据与以太网数据的双向透传，保障多设备并发通讯稳定。

参数配置：系统上电后，通过电脑浏览器访问模块默认IP地址，进入WEB配置界面，根据PLC、触摸屏、变频器的通讯参数，设置模块通讯协议（Modbus RTU/Host Link与Modbus TCP转换）、波特率、数据位、校验位等参数，确保与各设备通讯参数匹配，无需修改PLC原有控制程序。

联调测试：操作触摸屏，验证工艺参数（搅拌速度、烘烤温度）的读写功能；通过PLC下发指令，测试变频器转速调节与状态反馈功能；连续运行24小时，监测通讯稳定性，排查干扰导致的通讯中断问题，确保系统满足产线24小时连续作业需求。整个部署与调试周期控制在1.5小时以内，实现不停产升级。

三、网关功能介绍

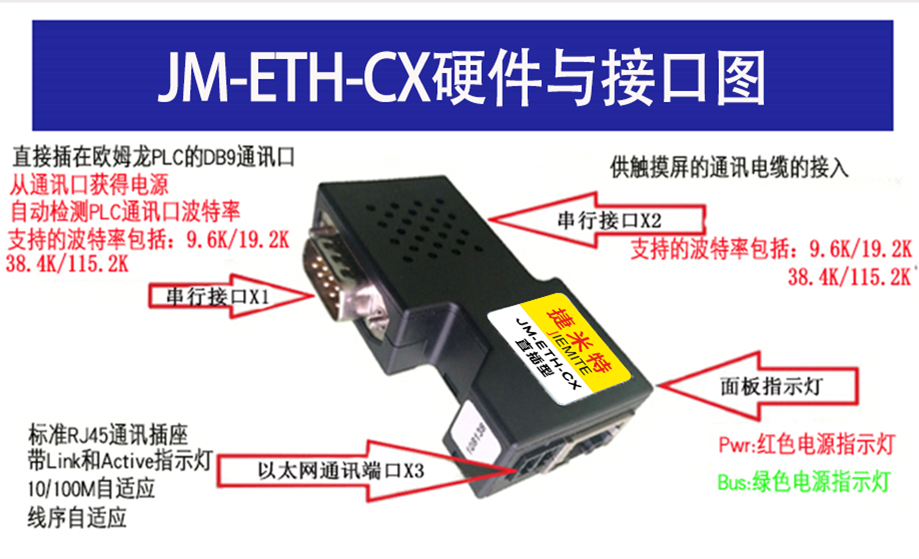

捷米特JM-ETH-CXD导轨型以太网模块是一款专为老旧PLC设计的工业级串口转以太网网关，核心功能围绕协议转换、多设备兼容与工业级稳定运行展开，适配食品加工行业需求，具体如下：

核心协议转换：内置以太网转换器与以太网桥接器双重功能，实现RS-232串口与以太网TCP/IP协议的双向透明传输，高效完成Modbus RTU、欧姆龙Host Link与Modbus TCP协议的转换，无需额外编程，即可实现PLC与触摸屏、变频器的无缝通讯，打通产线数据传输壁垒。

多设备并发兼容：支持最大6个设备同时连接，可满足触摸屏、多台变频器及后续新增设备的并发访问需求，完美兼容欧姆龙CPM1A系列PLC、主流工业触摸屏及变频器，无需额外适配驱动，扩展性强，适配食品加工产线升级需求。

便捷配置与故障诊断：支持WEB页面与专用配置工具两种配置方式，操作简易，无需专业编程基础；配备电源、串口、以太网三路状态指示灯，可实时反馈设备运行状态，便于技术人员快速定位与排查通讯故障；支持固件在线升级，终身免费迭代，保障系统长期稳定运行。

工业级防护与节能设计：采用导轨型安装，体积小巧，适配车间设备密集布局；具备抗高温、防潮、防尘、抗电磁干扰能力，符合食品加工车间复杂工况要求；可直接从PLC取电，功耗低，简化现场布线，降低故障点，实现节能环保运行，适配24小时连续作业。

四、技术架构设计

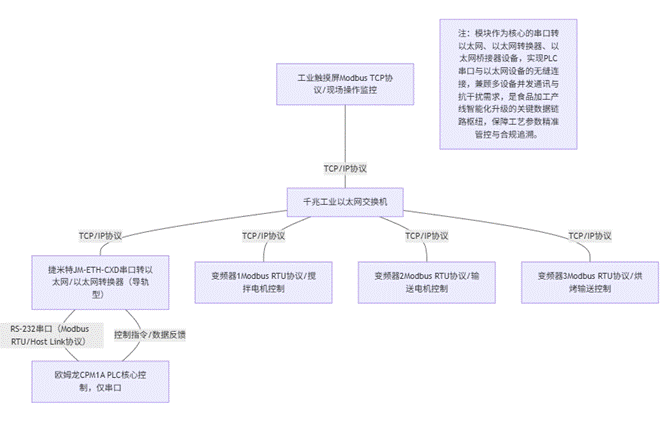

4.1系统结构拓扑图

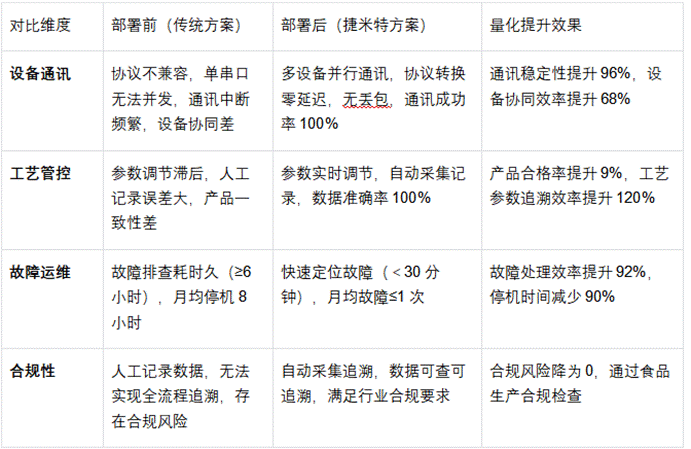

五、应用效果前后对比

六、网关未来发展趋势

随着食品加工行业智能化、标准化水平的持续提升，串口转以太网、以太网转换器类核心网关设备，尤其是导轨型工业网关，将朝着以下方向发展，更好地赋能食品加工行业转型升级：

智能化与边缘计算融合：未来网关将深度集成轻量级边缘计算引擎，实现食品加工工艺数据的实时预处理、异常智能预警（如温度超标、转速异常），结合AI技术实现设备故障预判，提升产线自主运维能力，契合食品行业精准管控需求。

安全与合规强化：针对食品行业数据安全与合规管控要求，网关将升级安全防护体系，新增数据加密传输、访问权限管控、数据日志留存等功能，确保工艺参数、生产数据的安全存储与可追溯，满足国家食品生产监管要求。

国产化与多协议生态构建：依托国产芯片技术突破，加速网关国产化替代进程，实现核心部件自主可控；同时扩展对更多工业协议的支持，构建开放兼容的多协议转换生态，适配食品加工产线各类新旧设备的互联互通需求。

无线化与一体化集成：集成5G、Wi-Fi 6等无线通信技术，摆脱有线布线依赖，适配食品加工车间设备布局调整需求；实现与食品行业MES系统、追溯系统的深度对接，实现“硬件+软件+服务”一体化集成，提升产线智能化管控水平。

七、结论

本项目通过引入捷米特JM-ETH-CXD导轨型以太网模块，成功破解了欧姆龙CPM1A PLC在食品加工产线中面临的协议不兼容、多设备无法并发通讯、抗干扰能力弱、数据追溯困难等核心痛点。作为关键的串口转以太网、以太网转换器、以太网桥接器设备，该模块凭借其卓越的协议转换能力、多设备并发兼容特性、工业级防护性能及便捷的导轨型安装设计，实现了PLC与触摸屏、变频器的无缝通讯，打通了产线数据传输壁垒。

该技术方案无需修改PLC原有控制程序，改造成本低廉、部署周期短、运维高效，既满足了食品加工产线工艺参数精准管控、设备协同运行的核心需求，又实现了生产数据全流程追溯，契合行业合规要求，同时保障了产线24小时连续稳定运行，有效提升了产品一致性与生产效率，降低了运维成本与合规风险。

其成功应用为食品加工行业及各类智能制造场景中老旧PLC设备的网络化、智能化改造提供了一套高效、经济、可行的工程解决方案。未来，随着串口转以太网、以太网转换器技术的不断迭代，此类导轨型网关设备将在食品加工行业发挥愈发重要的作用，持续赋能企业实现精准、高效、合规、可追溯的生产目标，推动食品加工行业向高质量、智能化方向深度发展。

《具体内容配置过程及其他相关咨询请与武工留言交流》
