电动重卡快充：基于SiC模块构建的固变SST的兆瓦级超充站架构与动态负载管理

电动重卡快充：基于SiC模块构建的固变SST的兆瓦级超充站架构与动态负载管理

随着全球交通运输行业加速向零排放与碳中和目标迈进，中重型商用电动车辆（MDHD）的全面电动化已成为各个国家能源独立与气候战略的核心支柱 。美国能源部（DoE）等多家机构明确指出，交通运输领域的能源转型是减少化石燃料依赖的关键 。然而，商用重卡由于其庞大的电池容量（通常在500 kWh至1 MWh以上）以及严苛的物流运营时效要求，对充电基础设施的功率输出能力提出了前所未有的挑战。传统的基于工频变压器（Line-Frequency Transformers, LFTs）和480V交流配电网的充电架构在面对兆瓦级（Megawatt）功率突跃时，暴露出体积庞大、电网谐波污染严重、安装部署周期漫长以及极易触碰本地电网容量天花板等致命瓶颈 。

在这一工程与商业的双重挑战下，基于宽禁带碳化硅（Silicon Carbide, SiC）半导体模块构建的固态变压器（Solid-State Transformer, SST）技术，结合由ISO 15118-20通信协议驱动的动态负载管理（Dynamic Load Management, DLM）算法，正在催生一场深刻的基础设施范式转换。本报告将以全系统的视角，深入剖析SiC功率模块的物理参数、固变SST超充站的底层硬件拓扑、液冷热管理机制，并系统性论证“需求证明”（Proof of Need, PoN）等先进DLM算法在兆瓦级电网交互中的技术演进与商业价值。

1. 兆瓦级充电系统（MCS）的标准演进与“电网-标准”悖论

重型电动卡车的商业可行性高度依赖于其补能效率，即“正常运营时间（Uptime）”的最大化。当前乘用车广泛使用的组合充电系统（CCS）最高功率通常被限制在350 kW至500 kW之间，对于大型卡车而言，这不仅意味着极长的充电等待时间，也极大地削弱了资产的周转率 。

1.1 MCS标准的物理与电气规范

由CharIN推动的兆瓦级充电系统（Megawatt Charging System, MCS）标准（如IEC 63379等相关规范）旨在彻底解决这一功率瓶颈。从2018年由HPCCV（商用车大功率充电）工作组发起到目前的逐步商用，MCS建立了一套极具前瞻性的技术指标 。

MCS在物理和电气层面上确立了全新的行业天花板。其核心规范包括：允许最大1250V（部分扩展至1500V）的直流额定电压，以及高达3000A的连续充电电流，理论峰值输出功率可达3.75 MW 。在此功率下，一辆配备重型电池包的卡车可以在45分钟的法定驾驶员休息时间内充入80%的电量，从而支持每日两次、每次约400公里的长途运输任务 。

此外，MCS接口采用了符合人体工程学（OSHA/ADA标准）的单导电插头设计，要求安装在车辆驾驶员一侧的臀部高度；满足FCC Class A级的电磁干扰（EMI）标准，并达到UL2251的防触电（Touch Safe）级别 。为了应对3000A电流产生的巨大焦耳热，MCS强制要求引入主动液体冷却技术，并设置了90°C的热安全触发阈值 。

1.2 商业化落地的“电网-标准”悖论

尽管MCS在纸面上突破了重卡充电的硬件极限，但其实际部署却面临着严峻的“电网-标准”悖论（Grid-Standard Paradox）。单个3.75 MW的充电接口所消耗的瞬时功率，足以维持三个中型村庄的电力运转 。如果一个重卡补能枢纽（Depot）同时为10至20辆卡车提供兆瓦级充电，其总峰值负载将达到数十兆瓦。绝大多数现有的配电网和本地变电站根本无法在不引发区域性停电或剧烈电压骤降（Voltage Sag）的情况下，支撑如此庞大的突发性直流负载 。

国际能源署（IEA）的研究报告表明，电网基础设施的升级速度远落后于电动汽车充电网络的扩张速度 。由于AI数据中心建设的爆发式增长，传统中压（MV）工频变压器的供应链瓶颈日益严重，采购和安装的交货期已延长至长达3年 。因此，如果将MCS仅仅视为“放大的CCS”，并继续依赖传统的低压配电扩容模式，电网容量瓶颈将成为扼杀重卡电动化的最大阻碍 。打破这一悖论的唯一路径，在于向中压直连的固态变压器（SST）和基于人工智能的动态负载管理转移。

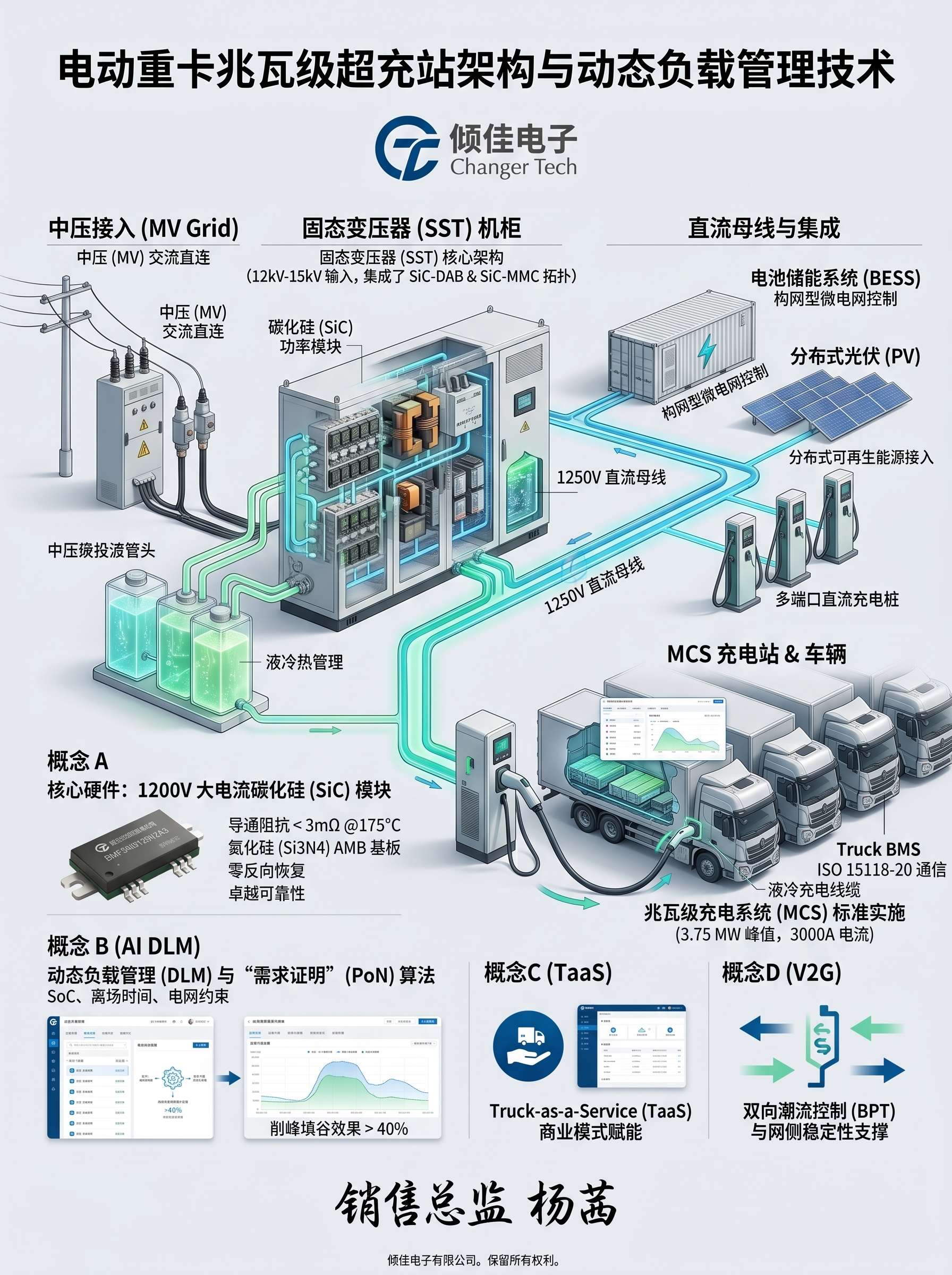

2. 基于固变SST的中压直连与兆瓦级超充架构设计

美国电力研究院（EPRI）在其eTRUC（电动卡车研究与利用中心）项目中指出，随着充电需求突破3 MW（通常被认为是480V交流二次侧供电的极限），直接接入1,000V至35,000V的中压（MV）电网将显著简化互连过程并降低土建成本 。基于宽禁带器件的固态变压器（SST）正是实现这一跨越的核心装备。

2.1 固态变压器（SST）的系统级优势

固变SST通过高频电力电子变换替代传统的硅钢片铁芯电磁感应，实现了电能的高效路由。在兆瓦级超充站中，SST机柜能够直接接入12 kV至15 kV的中压交流线路，利用单台集成化设备替代传统的降压变压器、中压开关柜和低压整流器（MV-PCS） 。

WattEV等领军企业已经推出了针对MCS设计的液冷固变SST机柜，单台设备的容量可在1.2 MW至3.8 MW之间动态调节 。这种架构为充电网络运营商（CPO）带来了显著的三阶商业效益：

体积与重量的极致压缩：通过提升隔离变压器的工作频率（通常在10 kHz以上），固变SST可以实现约65%的体积缩减，极大地节省了土地资源，允许设备直接部署在穿行车道（Pass-through lanes）之间的服务岛上 。

“即插即用”的模块化扩展：集中式直流母线（Open DC Bus）架构允许CPO在不进行大规模前期基础设施过度建设（Overbuild）的情况下，随着车队需求的增长逐步并联添加固变SST模块或充电桩，实现极佳的资本支出（CAPEX）控制 。

电网服务与电能质量：固变SST具备全向潮流控制能力，能够提供无功功率补偿（VAR Compensation）、电压调节和低电压穿越（LVRT）等并网辅助服务，有助于稳定微电网的频率与电压 。

2.2 固变SST的高频拓扑演进与设计挑战

中压固变SST的拓扑选择是平衡效率、复杂性与成本的关键。现代固变SST架构通常包含输入级（AC/DC）、隔离级（DC/DC）和输出级（DC/DC）。

拓扑结构	架构特性与适用场景	优势与设计挑战	来源
级联H桥（CHB）+ DAB	输入端采用多个H桥单元级联承受中压，每个H桥后接隔离型双有源桥（DAB）。	易于实现高压接入，冗余度高；但组件数量巨大，电容体积大，均压控制极其复杂。
模块化多电平换流器（MMC）	利用半桥或全桥子模块串联形成桥臂，通过合成阶梯波实现中压AC到DC的转换。	具备极佳的电能质量，无需大容量滤波器；挑战在于子模块电容电压平衡及环流抑制。
软开关固态变压器（S4T）	采用通用电流源型架构，通过高频谐振实现全负载范围的主器件ZVS（零电压开关）。	显著降低开关损耗，单级功率转换大幅精简结构；设计难点在于高频磁性元件的绝缘与漏感控制。

在多端口兆瓦级充电站中，MMC与DAB的组合因其在直流电压控制上的优越性备受青睐 。然而，传统基于硅（Si）IGBT的MMC-DAB架构因耐压能力不足（通常为1.7 kV至3.3 kV IGBT），需要大量的子模块进行串联 。这不仅导致控制系统通信延迟增加，也使得整体系统的故障率上升 。高压宽禁带材料的引入成为了破局的唯一技术抓手。

3. 核心驱动力：1200V大电流碳化硅（SiC）模块的物理与电气特性

碳化硅（SiC）材料的物理特性从根本上改变了电力电子器件的性能极限。SiC具有3.26 eV的宽禁带能量，是传统硅（Si，1.12 eV）的近三倍；其临界击穿电场是硅的10倍 。这一特性允许SiC器件在相同的耐压等级下拥有更薄的漂移区，从而极大地降低了导通电阻（RDS(on)​）。同时，SiC的电子饱和漂移速度和热导率（高达4.9 W/cm·K，约为硅的三倍）也远优于硅，使其成为兆瓦级高频、高温、高压应用的理想选择 。基本半导体一级代理商-倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体授权代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

BASIC Semiconductor（基本半导体）的一系列工业级与车规级1200V大电流SiC MOSFET模块，代表了目前应用于固变SST和DC-DC充电器的前沿硬件能力。以下是对其核心参数与工程优势的深度解析：

3.1 核心SiC模块电气参数矩阵

模块型号	封装与配置	漏源耐压 (VDSS​)	连续电流 (ID​)	典型导通电阻 (RDS(on)​ @25°C)	开关损耗 (Eon​/Eoff​ @25°C)	绝缘测试电压	来源
BMF240R12E2G3	Pcore™ 2 E2B半桥	1200 V	240 A (TH​=80°C)	5.5 mΩ	7.4 mJ / 1.8 mJ	3000 V
BMF240R12KHB3	62mm 半桥	1200 V	240 A (TC​=90°C)	5.3 mΩ	11.8 mJ / 2.8 mJ	4000 V
BMF360R12KHA3	62mm 半桥	1200 V	360 A (TC​=75°C)	3.3 mΩ	12.5 mJ / 6.6 mJ	4000 V
BMF540R12KHA3	62mm 半桥	1200 V	540 A (TC​=65°C)	2.2 mΩ	37.8 mJ / 13.8 mJ	4000 V
BMF540R12MZA3	Pcore™ 2 ED3半桥	1200 V	540 A (TC​=90°C)	2.2 mΩ	11.1 mJ / 15.2 mJ	3400 V

3.1.1 导通阻抗与高电流密度优化

在兆瓦级输出（例如800V或1250V直流母线）下，即使是很小的导通电阻差异也会产生巨大的传导损耗（I2⋅RDS(on)​）。如BMF540R12KHA3和BMF540R12MZA3模块，在1200V耐压下实现了极低的2.2 mΩ典型导通电阻（芯片级） 。即便在175°C的极端结温（Tvj​）下运行，其电阻也仅上升至3.8~3.9 mΩ 。这种正温度系数特性使得多个SiC芯片的并联非常稳定，防止了局部热失控。对于固变SST内部的MMC整流桥臂而言，高电流容量（连续540A，脉冲1080A）大大减少了系统所需的并联模块数量，进一步提升了系统的功率密度 。

3.1.2 极低开关损耗与零反向恢复特性

固变SST中压隔离变压器的微型化极大地依赖于几十千赫兹的高频开关 。高频开关的代价是急剧增加的开关损耗。在这一维度上，SiC MOSFET表现出了压倒性优势。 以BMF240R12E2G3为例，该模块通过内置独立的SiC肖特基势垒二极管（SBD），彻底消除了传统硅基反并联二极管由于少子重组引起的电荷存储效应，实现了物理意义上的“零反向恢复”（Zero Reverse Recovery） 。这有效去除了硬开关工况下二极管反向恢复电流叠加在MOSFET开通电流上所导致的损耗尖峰。 而在未内置SBD的模块中（如BMF540R12MZA3），基本半导体对其MOSFET的体二极管（Body Diode）进行了深度反向恢复行为优化。在VDS​=600V, ISD​=540A的苛刻测试下，其反向恢复电荷（Qrr​）被压缩至极低的2.7 µC（25°C），反向恢复时间（trr​）仅为29 ns 。这种优化配合模块极其优异的低电感设计（Low stray inductance），将开关过程中的电压过冲和EMI干扰降至最低，使得Eon​和Eoff​维持在毫焦耳级，保证了固变SST变换器的高效运行 。

3.2 封装材料学革命：氮化硅（Si3​N4​）AMB基板的功率循环优势

兆瓦级充电具有极端的间歇性和瞬态脉冲特性。当一辆抽空电量的重卡接入1.2 MW充电桩时，模块内部的裸片会经历剧烈的热震荡（ΔT）。这种周期性的热机械应力在长时间运行后，极易导致芯片焊层疲劳、键合线脱落以及底层陶瓷基板的微裂纹 。

传统的工业模块广泛使用氧化铝（Al2​O3​）作为绝缘基板，但其热导率仅为25 W/m·K，难以满足SiC模块高功率密度的散热需求；而氮化铝（AlN）虽然热导率高达180 W/m·K，但其机械强度和断裂韧性较差（仅约300 MPa弯曲强度），在活性金属钎焊（AMB）厚铜层后，极易在热循环中发生碎裂 。

因此，基本半导体的上述大功率SiC模块全面采用了氮化硅（Si3​N4​）AMB陶瓷基板 。 Si3​N4​提供了一种完美的物理平衡：其弯曲强度大于800 MPa，断裂韧性达到6.5-7 MPa⋅m1/2（是AlN的2.4倍以上） 。尽管其绝对热导率（约90-100 W/m·K）不及AlN，但由于其超强的机械韧性，工程师能够将陶瓷层的厚度减半（例如从0.63 mm减至0.32 mm），从而在整体封装结构上实现了与AlN等效甚至更优的热阻（Rth(j−c)​）表现 。

除了基板革命，诸如BMF240R12E2G3模块还集成了Press-FIT（压接接触）技术以取代传统焊接，并内置了NTC温度传感器实现毫秒级的热监测 ；BMF240/360/540系列则使用了耐高温PPS塑料外壳和纯铜底板（Copper base plate）进行热扩散优化 。这些深度的封装革新使得模块具备了卓越的功率循环能力（Excellent power cycling capability），确保了超充站在长达10年以上的全生命周期内保持高可靠性，极大地降低了CPO的维护支出（OPEX） 。这也是为何WattEV等企业能够依托Microchip等芯片厂商的模块化技术，将实验室级别的固变SST推向工业化量产的核心原因 。

4. 兆瓦级功率变换的极端热管理与液冷流体动力学

尽管SiC器件大幅降低了能量损耗，但在3.8 MW的直交流能量吞吐下，即使系统效率高达98%，依然会产生超过75 kW的集中热耗散 。传统强制风冷（Forced air cooling）在如此庞大的热密度面前完全失效，因此全液冷（Liquid-cooled）架构成为MCS和固变SST机柜的强制性标准 。

4.1 液冷冷板与流体动力学优化

在固变SST机柜的热管理设计中，冷却板（Cooling plates）的流道结构直接决定了冷却剂的对流换热系数。通过三维瞬态热流体仿真，研究人员发现，采用蛇形流道（Serpentine flow channels） 或螺旋三维通道结构能够最大程度地消除热量死角 。

结合流体分配器（Flow distributors），在特定的优化设计下（例如冷却剂流速设定为3 L/min，翅片厚度优化至1.2 mm），系统性能实现了跃升：在WLTC（全球统一轻型车辆测试循环）及更严苛的重载脉冲工况下，先进的液冷系统不仅将最大绝对温度严格控制在25.51 °C（远低于SiC的175°C结温极限，为模块留出了巨大的安全裕度），更重要的是将整个模块内不同器件之间的最大温差缩小至惊人的0.21 °C，系统压降仅为8.82 Pa 。 这种极小温差的实现具有深远的电气学意义。SiC MOSFET的导通电阻具有正温度系数，如果冷却不均导致模块内部芯片温差过大，会引发并联芯片之间的电流分配不均（Current unbalance），进而导致局部热穿穿（Thermal Runaway） 。卓越的均温性能彻底斩断了这一恶性循环。

4.2 “热理智”（Thermal Sanity）与系统级联动

在MCS架构中，液冷不仅覆盖了固变SST机柜的功率级，更延伸到了充电线缆与连接器（Connector）之中。高达3000A的持续电流会让电缆迅速发热。MCS标准引入了 “热理智”（Thermal Sanity）控制机制 。 在这种机制下，线缆中的传感器实时监测温度数据。当连接器温度逼近90°C的安全红线时，系统不再像过去那样采用简单的“一刀切”物理断电保护，而是通过充电通信协议将热数据作为反馈变量，指示动态负载管理系统（DLM）在毫秒级进行平滑的功率降额（Derating），从而将热极限限制转换为整个充电调度优化模型的一部分 。

5. 数字化神经元：ISO 15118-20协议与智能电网交互

硬件层面的固变SST和液冷系统为能量的高效物理搬运提供了宽阔的“高速公路”，而真正让兆瓦级充电免于压垮电网的，则是构建在应用层与网络层的数字神经中枢——ISO 15118-20标准通信协议 。

作为第二代电动汽车到电网（V2G）的通信接口规范，ISO 15118-20从根本上重塑了EV与供电设备（EVSE）之间的对话机制。它在网络层强制采用IPv6和TCP/IP进行路由，并在应用层使用基于XML/EXI的载荷格式，全链路受到TLS 1.3的强加密保护，彻底杜绝了数字支付（Plug & Charge）与调度指令在公用网络下的网络安全风险 。

5.1 动态模式（Dynamic）与计划模式（Scheduled）的双轨并行

在兆瓦级重卡站点的实际运营中，ISO 15118-20提供了两种截然不同的充电控制逻辑：

计划控制模式（Scheduled Control） ：在该模式下，车辆的BMS（电池管理系统）向充电桩传递其电量需求和预计出发时间。EV与EVSE进行对等的“协商”，生成一条相对固定的充电功率曲线 。该模式多见于具有固定班次且电网容量充裕的公共充电枢纽。

动态控制模式（Dynamic Control） ：这是兆瓦级车队运营（Fleet Depots）的杀手锏。在动态模式下，电动汽车将充电功率的决定权完全移交给电网端或云端能源管理系统（EMS）。充电站能够每隔数秒或毫秒，根据当前电网变电站的实际负载率、分时电价波动、以及场站内其他车辆的并发请求，对每一台连接车辆下发新的功率限制（Dynamic power limit negotiation） 。例如，通过CurrentDemandReq和CurrentDemandRes的循环报文交换，系统能够以细粒度实时调整目标电压和最大允许电流 。

5.2 双向潮流控制（BPT）与电网支撑（V2X）

更具革命性的是，ISO 15118-20原生支持双向能量传输（BPT），即通常所说的V2G（Vehicle-to-Grid） 。 结合前文所述的支持双向功率流的固变SST拓扑（如基于DAB和MMC的配置，配合双向SiC半桥模块），停泊在车位上的兆瓦级重卡不再仅仅是巨大的“用电黑洞”。在电力短缺或峰值电价时段，车队的中央大脑可以指令车辆反向将电能回馈至直流母线或交流电网。这不仅为物流公司创造了需求侧响应（Demand Response）的额外套利收益，也为脆弱的本地电网提供了关键的频率与电压支撑（Grid Stabilization） 。

6. 动态负载管理（DLM）算法的顶层逻辑：“需求证明”（PoN）

有了固变SST作为硬件执行器，以及ISO 15118-20作为通信桥梁，部署在云端或本地边缘计算节点的动态负载管理（Dynamic Load Management, DLM） 算法，成为了整个超充站的“大脑” 。

在多个MCS充电桩并发工作的场站中，如果采用传统的“平均分配”或“先到先得”的静态策略，不仅会导致充电资源的极大浪费，还容易触发电网过载宕机。为了实现全局最优解，学术界与工业界引入了更为复杂的调度算法，其中 “需求证明”（Proof of Need, PoN）机制在近年来的研究中脱颖而出 。

6.1 PoN算法的多维优先级计算

PoN算法的核心思想是：摒弃盲目的随机功率抓取，基于每一辆接入重卡的“紧迫性”和“必要性”动态计算优先级指数（Priority Index）。该指数融合了多种实时数据维度：

SoC（荷电状态） ：车辆电池当前的残余电量。电量越低，引发里程焦虑与运营停滞的风险越高，其在算法中的权重系数越大 。

充电容量边界（C） ：车辆与充电枪握手后确认的硬件最高承受功率（如1 MW或3.8 MW） 。

电网约束因子（j） ：通过与电网智能电表交互，实时获取的配电网可用容量冗余度（百分比） 。在用电高峰期，约束因子将极大地抑制非紧急车辆的充电速率。

车队调度时间窗：车辆预设的离场投入运营时间。时间窗口越窄，需求证明值越高 。

6.2 虚拟电网扩容与降本增效（Peak Shaving & Cost Reduction）

在PoN算法的执行循环中，系统会在每一个时间切片（Time interval Δt）内对场站内所有车辆（集合 N）进行优先级降序排列。随后，算法自顶向下累加车辆请求的充电功率。一旦累加总需求触碰了电网约束上限（Maximum allocated power capacity），处于优先级队尾的车辆将被强制进入待机（Standby）、延迟充电（Cascading / Queuing）或被分配极低的保底维护功率 。

这种人工智能驱动的削峰填谷（Peak Shaving）效果是惊人的。大量的IEEE和MDPI系统级仿真实验与实地测试证实，实施PoN协调控制模型后，场站在不延长任何一辆卡车总体物流调度时长的前提下，可将峰值充电需求降低高达40.8% 。 对于CPO而言，DLM带来了所谓的 “虚拟电网扩容”（Virtual Grid Expansion） 。这意味着企业无需向公共事业公司申请极其昂贵且耗时数年的高压变压器与线缆升级扩容（在某些管辖区内，这些升级成本由CPO全额承担），即可在现有的容量配额下部署三到四倍的充电端点，从根本上优化了投资回报率（ROI） 。

7. 构网型微电网集成、储能（BESS）与商业化部署实践

随着充电枢纽（Depots）规模向几十兆瓦级别迈进，完全依赖公共电网供电即使有DLM加持也显得难以维系。为了寻求彻底的能源独立与运营韧性，前沿的固变SST超充站正逐步演化为集成了电池储能系统（BESS）与分布式光伏（PV） 的构网型直流微电网（DC Microgrids） 。

7.1 光储充一体化（Solar-Powered Microgrids & BESS）

在固变SST的架构下，由于中压电已经被高效转化为稳定的高压直流母线（Open DC Bus Architecture），BESS和光伏阵列可以直接通过DC-DC斩波器挂载在直流侧。这种设计免去了分布式逆变器和多个电网并网点的繁琐设置，极大地降低了电能转换损耗 。

结合模型预测控制（Model Predictive Control, MPC）等高级控制策略，能源管理系统（EMS）可以进行跨日周期的寻优 。例如，白天利用光伏余电充满BESS，在夜间电价谷谷时段从电网吸收廉价电能；而在日间用电高峰且大量重卡集中回场充电时，BESS将作为能量缓冲池释放数兆瓦的功率，辅助固变SST满足激增的需求 。这种模式不仅完美规避了极其高昂的商业电力需量费（Demand Charges），更确保了在极端天气或电网断电故障下，车队的物流命脉依然能保持运转 。

7.2 现实世界的里程碑：WattEV与TaaS商业模式

所有深度的硬核技术最终都将导向商业模式的重塑。WattEV作为北美重载电动货运的领军企业，正在将其基于Microchip SiC模块的液冷固变SST架构付诸现实。

WattEV近期破土动工的奥克兰港（Port of Oakland）超充站项目获得了加州空气资源委员会（CARB）和加州能源委员会（CEC）的数百万美元资金支持。该项目部署了36个充电端口，总功率容量高达7.2 MW 。在不远的2027年全面投入运营后，预计该站每年可减少140,558公吨的二氧化碳当量排放，这相当于一年减少3.2万辆燃油乘用车的排放 。

此外，WattEV和Terawatt等企业通过技术基础设施的成熟，成功推动了 “卡车即服务”（Truck-as-a-Service, TaaS） 商业模式的落地 。在TaaS模式下，物流运营商被从沉重的重资产购买（包含电动重卡与超充桩）中解放出来。CPO利用固变SST极大缩短的前期基建时间，结合全网覆盖的高功率补能网络和高度优化的DLM软件，为车队提供按里程或使用时长计费的打包服务。这使得电动重卡的总拥有成本（TCO）首次能够与传统柴油卡车相抗衡，彻底消除了大规模电气化转型的财务鸿沟 。在美国SCE（南加州爱迪生公司）等推行的“Charge Ready Transport”项目中，这种底层硬件与顶层负荷管理的有机结合，也成为了申请高额设备补贴和电网侧“Make-Ready”改造支持的核心合规前提 。

8. 结论与行业前瞻

综合上述分析，兆瓦级电动重卡超充站的建设已不再是单一堆砌功率的粗暴工程，而是一场涵盖材料学、电力电子学、流体动力学与运筹学的人工智能系统工程。

以氮化硅（Si3​N4​）基板和1200V大电流碳化硅（SiC）芯片为底座的功率模块，赋予了系统极端的功率密度与热疲劳耐受力；中压直连的固态变压器（SST）利用高频变换彻底打破了传统工频变压器的体积与部署枷锁；而蛇形流道液冷系统的介入，更是将器件的温差锁定在毫厘之间，捍卫了电气安全。在软件维度，ISO 15118-20双向通信协议与“需求证明”（PoN）等智能动态负载管理（DLM）算法完美嵌合，实现了对每一瓦特电能的极致压榨与智能调度。

未来，随着具备双向流动能力（V2G）的储能微电网和柔性直流母线架构的大规模推广，兆瓦级充电枢纽将完成从“电网沉重负担”向“分布式储能堡垒”的华丽转身。依托这种软硬一体化构筑的韧性能源网络，全球商载公路运输的全面零排放纪元已正式开启。
