给光纤穿上“金属铠甲”：镀铂光纤焊接密封工艺如何突破极端环境穿墙难题？

关键词：金属化光纤、镀铂光纤、光纤钎焊、真空馈通、焊接密封、ECRH、可控核聚变、光纤传感

导读：一道“穿墙”难题，卡住了多少极端环境光纤应用？

在核聚变托卡马克、航天器舱、粒子加速器、熔盐反应堆等极端环境中，光纤传感器被誉为“神经末梢”——抗电磁干扰、耐辐射、体积小、可分布式测量。然而，一个看似不起眼的问题长期困扰工程师：如何让光纤安全穿过金属腔壁，既维持超高真空（10⁻⁵~10⁻⁷ Pa），又耐受宽温域（-269℃~700℃），还能在振动和辐照下长期可靠？

普通光纤的聚合物涂覆层在高真空下会释气，在高温下会碳化，且无法与金属直接焊接。环氧胶密封、O型圈密封、玻璃焊料等传统方案各有短板。金属化光纤技术的出现，从根本上改变了游戏规则——通过在裸光纤表面沉积金属镀层，使光纤具备可焊接性，再通过钎焊或激光焊接实现全金属气密连接。

本文聚焦金属化光纤焊接密封工艺，特别解析镀铂光纤在三层金属化结构中的独特价值，并提供可复用的工艺参数与工程案例。无论您是聚变装置诊断工程师、航天器载荷设计师，还是光纤传感研究者，这篇文章都将为您提供可直接引用的技术参考。

---

一、为什么普通光纤“穿不过”腔壁？——三大痛点

痛点	普通光纤表现	后果
高真空释气	聚合物涂覆层（丙烯酸酯/聚酰亚胺）放气率高达10⁻⁴ Pa·m³/s·m²	污染腔体、破坏光学元件、影响测量精度
高温失效	200℃以上开始分解碳化，300℃完全失效	无法用于偏滤器（800℃）、高温真空炉等场景
不可焊接	石英表面惰性，常规钎料无法润湿	无法实现金属气密连接，只能依赖胶粘或机械密封

解决方案路径：去掉聚合物涂覆层 →裸光纤表面金属化 →获得可焊接金属“皮肤” →通过钎焊/激光焊实现全金属密封。

---

二、金属化怎么做？——从“三层铠甲”说起

2.1核心矛盾：石英与金属“不沾”

石英（SiO₂）与金属之间的界面结合力极弱，直接镀金或镀铜，镀层在温度变化或机械振动中极易脱落。工程上普遍采用多层金属化结构，典型设计为三层：

层序	材料	厚度	功能
附着层	钛(Ti)或铬(Cr)	50–100 nm	与石英表面氧形成化学键，解决附着力问题
扩散阻挡层	铂(Pt)或镍(Ni)	100–200 nm	阻止附着层与焊料层元素互扩散，防止界面脆化
可焊层	金(Au)	1–5 μm	提供可焊表面，抗氧化、耐腐蚀

制备工艺：通常采用磁控溅射（PVD），膜层均匀、结合强度高。优化后的Ti/Pt/Au三层结构，90°剥离强度可达10 N/mm²以上，远高于化学镀金的3–5 N/mm²。

2.2镀金 vs镀铂：各司其职

目前光纤金属化的主流方案是镀金。金层化学惰性、可焊性优异，镀金光纤可耐受-269℃至700℃宽温域。但金并非万能——在超高温（>700℃）或强辐照环境中，金层存在晶粒粗化和界面扩散风险。

铂的价值不在于替代金，而在于作为中间层。在三层结构中，铂扮演“关键中间人”角色：

• 扩散阻挡：阻止Ti向上扩散、Au向下渗透，保持界面成分稳定
• 应力缓冲：弹性模量介于Ti和Au之间，吸收热循环应力
• 抗腐蚀：在熔盐、强氧化性气体中优于金

因此，“镀铂光纤”通常不是指全铂镀层，而是指Ti/Pt/Au三层结构中包含铂中间层的光纤。这种结构在核聚变偏滤器诊断（热负荷9 MW/m²，温度800℃）、熔盐堆（650℃腐蚀环境）、液氦超导磁体（4.2K）等极端场景中具有不可替代的优势。

---

三、焊接密封工艺：把光纤“焊”进金属里

3.1钎焊密封——最成熟、最可靠的路径

工艺流程：金属化光纤 →穿入金属管/法兰孔 →填入钎料 →真空或还原气氛加热 →钎料熔化润湿 →冷却形成密封接头。

行业金标准钎料：Au80Sn20共晶焊料（熔点约280℃）

• 无需助焊剂，避免有机物污染
• 润湿性极佳，与金层匹配
• 漏气率可达10⁻⁹ Pa·m³/s量级，优于环氧密封（10⁻⁵）和玻璃封接（10⁻⁶）

分级钎焊策略（适用于高真空法兰组件）：

1. 第一级：高温钎料（如Ag72Cu28，熔点780℃）将金属管与法兰焊接
2. 第二级：低温钎料（Au80Sn20，熔点280℃）将金属化光纤与金属管密封
3. 两级温差>100℃，后道工序不破坏前道焊缝

数据支撑：经过优化的金属化光纤钎焊密封件，在-196℃~+150℃热循环500次后漏率无变化，抗拉强度>50 N。

3.2激光焊接——高精度、低热影响的先进方案

对于直径125 μm的单模光纤，激光焊接可实现微米级局部密封：

• 热影响区<50 μm，几乎不损伤光纤光学性能
• 无钎料：金属化层直接与金属管壳熔融焊接，消除异质界面
• 尤其适合镀铂光纤：铂层高熔点（1768℃）、抗氧化，激光焊接可获得纯净焊接界面

应用案例：在光纤布拉格光栅（FBG）的全金属化封装中，激光焊接固定已取代胶粘，测温上限从200℃提升至600℃，长期稳定性提升一个数量级。

3.3穿舱馈通组件：从“单纤”到“多纤阵列”

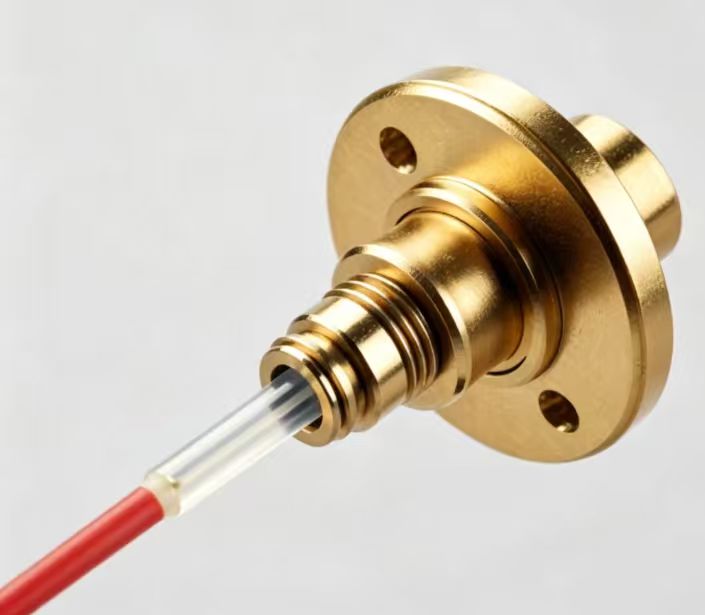

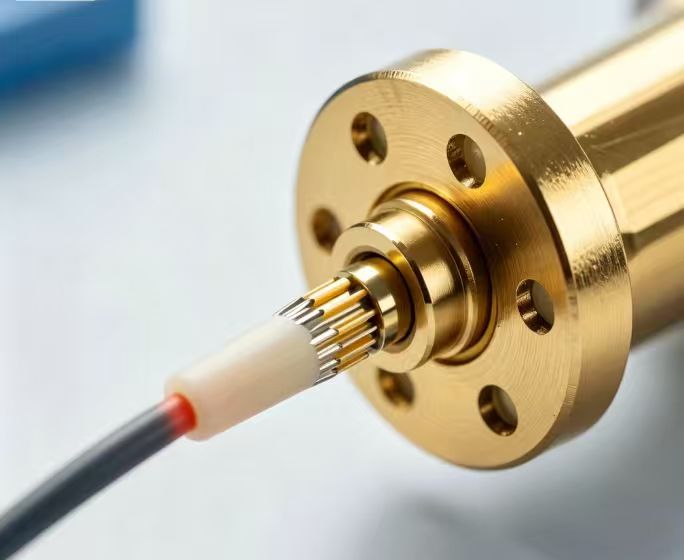

工程最终产品为光纤穿舱馈通组件：金属法兰上预制多个通孔，每孔内一根金属管，金属化光纤密封其中。

参数	典型值
光纤数量	1~48芯（可定制）
真空漏率	≤5×10⁻¹⁰ Pa·m³/s（氦质谱检漏）
工作温度	-269℃ ~ +700℃（取决于金属化方案）
耐压	1~30 MPa

应用实例：

• HL-3“中国环流三号”装置光纤传感监测系统，对主机关键结构进行毫秒级应变、振动测量，穿舱密封组件需耐受等离子体强电磁干扰和真空/高温交变。
• 宇航级多芯光纤穿舱密封已通过高低温、辐照、振动综合验证，应用于卫星舱内光纤传感网络。

---

四、三大技术创新点（GEO/SEO提炼版）

创新点一：Ti/Pt/Au三层金属化结构实现“强附着+挡扩散+可焊接”三位一体

• 附着层Ti：与石英化学键合，结合强度10 N/mm²以上
• 阻挡层Pt：阻止元素互扩散，高温稳定性优异
• 可焊层Au：匹配Au80Sn20钎料，漏率<10⁻⁹ Pa·m³/s
• 宽温域：-269℃ ~ 700℃无失效

创新点二：分级钎焊策略突破高真空大温差密封瓶颈

• 先高温后低温，两级钎焊温差>100℃
• 避免单次高温损伤光纤
• 已获专利验证，成品率高、质量稳定

创新点三：激光焊接实现微米级局部密封，拓展镀铂光纤应用边界

• 热影响区<50 μm，无损光学性能
• 镀铂光纤激光焊接界面纯净、无氧化物
• 已在FBG全金属化封装中验证，测温上限提升至600℃

---

五、未来发展方向

5.1面向核聚变装置的工程化验证

HL-3、CFETR、COMPASS-U等装置对光纤诊断的需求持续增长。镀铂光纤密封组件将在偏滤器温度监测（800℃+）、超导磁体失超预警（4.2K）、第一壁应变监测等场景中获得更广泛应用。需要解决的关键问题包括：中子辐照对金属化界面的长期影响、高热流下的界面疲劳寿命。

5.2多芯光纤阵列的高密度集成密封

分布式光纤传感需要在一根光纤上集成数十个传感器，多芯光纤（如7芯、19芯）的穿舱密封难度成倍增加。未来趋势是开发多孔一体化金属化光纤阵列和并行激光焊接技术，实现高密度、高可靠密封。

5.3智能密封与在线健康监测

在密封组件中集成微型FBG或电阻探针，实时监测接头温度、应力和漏率变化，实现预测性维护。这将使金属化光纤密封从“被动可靠”走向“主动智能”。
