核聚变/航空航天光纤镀金钎焊技术：溅射与化学镀金差距实测

在核聚变托卡马克、核反应堆堆芯、航空发动机燃烧室等极端环境中，普通光纤的聚合物涂覆层在200℃以上就会分解、释气，根本无法稳定工作。为解决这一痛点，工程师给光纤“穿”上了一层金衣——也就是光纤金属化处理，但同样是镀金，溅射镀金和化学镀金的性能却天差地别，直接决定了光纤在极端环境中的使用寿命。

本文内容来源于山东省科技型中小企业创新能力提升工程资助项目（项目编号：2023TSGC0970）的科研成果转化，聚焦核极端环境下光纤传感装备的关键技术，拆解两种镀金工艺的核心差异，结合实测案例和钎焊实操技巧，为工程技术人员提供可直接参考的应用指南。

一、先搞懂：为什么极端环境下光纤必须镀金？

很多工程师会有疑问：石英光纤本身能承受1600℃左右的高温，为什么还要多此一举镀金？核心原因在于光纤出厂时的聚合物涂覆层（丙烯酸酯、聚酰亚胺等）耐温太差，无法适配极端场景：

• 核聚变托卡马克：偏滤器区域热负荷高达9 MW/m²，温度达800℃，还存在强磁场和10⁻⁵ Pa量级的高真空；
• 核反应堆：堆内温度450~600℃，同时要承受中子辐照的侵蚀；
• 航空发动机燃烧室：壁温超1200℃，压力脉动剧烈，普通涂层瞬间失效。

而镀金后的光纤，能耐受-269℃至700℃的宽温域，不仅无释气、可焊接，还能导电，是极端环境下光信号稳定贯穿的核心基础，也是后续钎焊密封的前提。

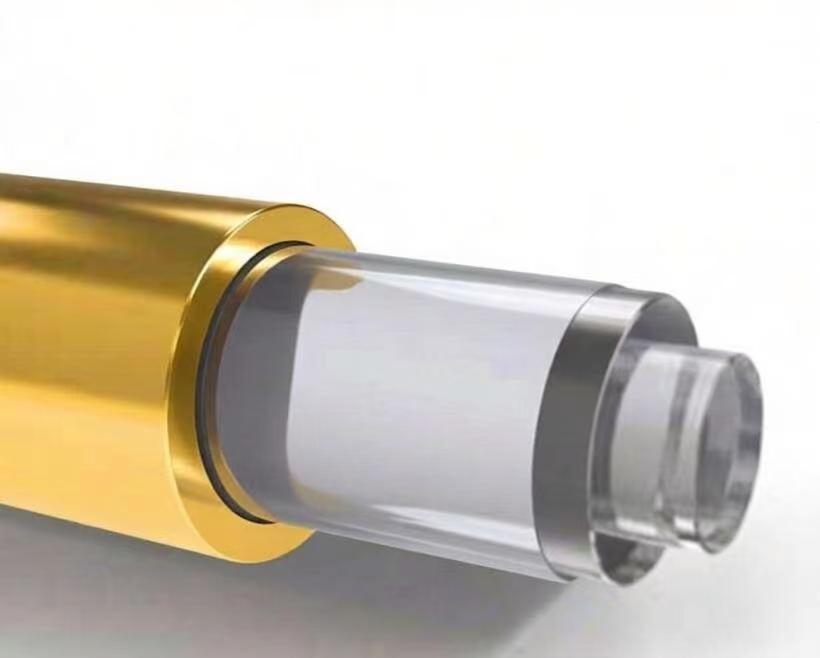

光纤钎焊

二、两种主流镀金工艺：原理+优劣势一次性说透

目前工业上主流的光纤镀金工艺只有两种——化学镀金和磁控溅射镀金，两者的核心区别的在于“金层怎么附着在光纤表面”，这也直接决定了后续的性能差异。

2.1化学镀金：低成本但短板明显，仅适用于普通场景

化学镀金的原理很简单：把光纤浸入含有金氰络合物和还原剂的镀液中，通过自催化氧化还原反应，让金离子在光纤表面还原沉积。

它的优势非常突出：设备简单、成本低（单根光纤仅5~8元），适合大批量生产，对于低温、无特殊要求的场景，能满足基本需求。但短板也同样致命，尤其不适合极端环境：

• 附着力极差：金层与石英基底没有化学键合，全靠微弱的范德华力附着，很容易脱落；
• 镀层不致密：针孔率超过1%，高温、腐蚀性环境中，这些针孔会成为介质渗透的“通道”；
• 热稳定性差：石英和金的热膨胀系数差距极大，温度循环时会产生巨大热应力，直接导致金层起皮、剥落；
• 有残留释气：镀液中的氯、硫、有机物等残留，在高真空环境下会释气，无法用于核聚变等超高真空场景。

2.2磁控溅射镀金：极端环境首选，性能拉满但成本偏高

磁控溅射镀金的工艺相对复杂：在高真空腔体中，用辉光放电产生的氩离子轰击金靶材，让金原子被“溅射”出来，以高速动能沉积在光纤表面。

虽然成本更高（单根光纤30~50元，设备投资200~400万元/台），但性能完全适配极端环境，核心优势有4点：

• 附着力极强：高速金原子会嵌入石英表层2~5 nm，形成Au-Si-O非晶过渡层，结合力大幅提升；
• 表面更洁净：氩离子轰击过程会同步清洁光纤表面，还能形成纳米级微坑，让金原子形成机械互锁，进一步加固；
• 镀层致密无孔：针孔率低于0.01%，能有效阻挡气体、熔盐等介质渗透，抗腐蚀能力拉满；
• 厚度可控：通过调节溅射功率和时间，可将金层厚度控制在0.1~5 μm，精度达±0.05 μm，适配不同场景需求。

三、实测对比：一张表看清两者差距（附权威数据）

结合WEST托卡马克2024年实测报告、国内某核能检测中心测试数据（参考标准ASTM D3330、IEC 60793-1-50），我们整理了两种工艺的关键性能对比，工程选型时直接对照即可：

性能指标	磁控溅射镀金	化学镀金
初始附着力（90°剥离，N/mm²）	15~18	3~5
500℃热老化100小时后附着力保持率	>85%	完全失效（剥落）
热冲击循环（-196℃↔500℃，100次）	无可见损伤	起皮、裂纹
熔盐腐蚀（FLiNaK，650℃，48h）	镀层完整，无渗透	大面积剥落
真空释气率（TML，ASTM E595）	<0.01%	不适用（含残留挥发物）
适用温度范围	-269℃ ~ 700℃	通常≤300℃

四、工程实测案例：选错工艺，直接导致设备失效

理论差异最终要落地到实际应用中，以下4个极端环境案例，清晰展现了两种镀金工艺的应用边界，工程师可直接参考选型：

案例1：核聚变托卡马克（WEST装置）

WEST托卡马克用溅射镀金光纤制作FBG温度传感器，用于偏滤器靶板监测，累计3000小时等离子体放电中稳定运行，温度监测范围室温至800℃，信号衰减低于0.05 dB/千小时，金层完好无损；而早期尝试的化学镀金光纤，仅运行200小时就出现镀层剥落，传感器直接失效。

案例2：国内钠冷快中子实验堆

初始采用“化学镀金光纤+氩弧焊”密封方案，堆内运行800小时后信号丢失，失效分析显示金层起皮脱落、焊口附近光纤断裂；改用溅射镀金光纤+感应钎焊（Au80Sn20共晶焊料，峰值温度285℃）后，连续运行12个月（含两次停堆热循环），光纤传输损耗仅增加0.8 dB，密封泄漏率稳定在2.3×10⁻⁵ Pa·m³/s。

案例3：熔盐堆腐蚀试验

650℃ FLiNaK熔盐中浸没48小时，5 μm厚溅射镀金光纤镀层完整，无氟元素渗透；而3 μm厚化学镀金光纤，仅浸没8小时就出现点蚀，24小时后大面积剥落，露出石英基底。

案例4：航空发动机燃烧室

溅射镀金光纤写入飞秒激光直写FBG，配合GH303镍基高温合金垫片点焊固定，在室温至1050℃燃气加热、10g振动（20~2000 Hz）环境下，应变传递误差低于1%，金层无任何损伤，完全适配航空发动机的苛刻要求。

光纤钎焊

五、关键配套技术：光纤与法兰的分级真空钎焊密封

镀金只是第一步，要让光纤穿过金属容器壁并保证气密性，还需要配套的真空钎焊密封技术——这是极端环境光纤传感装备落地的核心环节，工程师重点关注这3点：

5.1钎焊结构组成

真空光纤馈通法兰的核心结构的：不锈钢法兰基体（304/316L或Inconel）→过渡镍管（或可伐合金）→镀金光纤，三者通过两步分级钎焊连接，避免高温损伤光纤。

5.2分级钎焊工艺（实操重点）

钎焊级次	连接对象	推荐钎料	钎焊温度
一级（高温）	不锈钢法兰 ↔镍管	Au65Cu35或Ag72Cu28	780~850℃
二级（低温）	镍管 ↔镀金光纤	Au80Sn20（共晶）	280±5℃

关键提醒：二级钎焊前，必须对镀金光纤进行等离子清洗（Ar气体，50W，5min），确保钎料润湿角≤15°，否则会导致密封失效。

5.3密封性能实测（参考ITER项目标准）

• 泄漏率（He检漏）：3.2×10⁻⁵ Pa·m³/s（满足≤1×10⁻⁴ Pa·m³/s的要求）；
• 内压耐受：5 atm无泄漏，适配高压极端环境；
• 振动性能：15g扫频，光纤插入损耗变化<0.1 dB；
• 温循稳定性：20℃↔200℃循环50次，泄漏率无明显变化。

六、工程应用注意事项（避坑指南）

结合项目实操经验，总结4个高频避坑点，帮工程师减少故障、提升设备可靠性：

1. 工艺选型：工作温度>300℃、有剧烈热循环、需要真空密封（优于10⁻³ Pa）或涉及熔盐腐蚀，优先选溅射镀金；温度≤250℃且无特殊要求，可选用化学镀金（注意长期可靠性）；
2. 表面处理：钎焊前必须彻底清洁镀金光纤，优先用等离子清洗，避免残留有机物/氧化物影响密封效果；
3. 机械固定：点焊/压接时避免引入局部应力，建议在固定点激光刻蚀微槽增加接触面积，焊接参数参考18A、25ms脉冲；
4. 辐照防护：金的中子吸收截面较高，聚变堆14 MeV中子环境中，可在光纤通道前端加装含硼聚乙烯屏蔽体。

光纤钎焊

七、技术展望：未来低成本、高性能方向

目前溅射镀金的核心痛点是成本高、生产效率低，未来的研发重点主要集中在3个方向，工程师可重点关注：

• 开发卷对卷连续溅射系统，提升沉积速率，降低单根光纤生产成本；
• 研究辐射硬化光纤（掺F或OH⁻）与溅射镀金工艺的兼容性，适配更高辐照剂量场景；
• 研发多通道馈通法兰自动化焊料点胶技术，保证各通道插入损耗一致性。

此外，超高温（>700℃）、强腐蚀场景中，在镀金层外增加TiN、Al₂O₃陶瓷涂层，也是当前的研究热点，能进一步提升光纤的耐极端环境能力。

结语

对于核聚变、核反应堆、航空航天等极端环境而言，光纤镀金工艺的选择直接决定了传感装备的可靠性——磁控溅射镀金虽然成本偏高，但在附着力、耐温、耐腐蚀、真空性能上全面碾压化学镀金，是极端环境的首选；化学镀金则适合低成本、常温常规场景。

配合分级真空钎焊密封技术，镀金光纤能实现高温、高真空、强辐照环境下的长期稳定工作，为极端环境传感提供可靠支撑。本文所述技术依托山东省科技型中小企业创新能力提升工程资助项目（2023TSGC0970）完成，希望能为相关领域工程师提供实用的技术参考，助力科研成果落地应用。

参考文献

• 1. WEST托卡马克偏滤器FBG温度监测项目2024年度总结报告（公开摘要），CEA/IRFM, 2024.
• 2. Development of multi-channel optical-fiber feed through for ITER, JAERI-Tech 98-030, 1998.
• 3.高温光纤在熔盐中的腐蚀实验研究，核技术，2018, 41(4): 90-94.
• 4. Embedded Fiber-Optic Sensors for In-Pile Applications, NPIC&HMIT 2019, Oak Ridge National Laboratory.
• 5. Gaspar J, et al. Fiber Bragg grating sensors for fusion diagnostics, Fusion Engineering and Design, 2019, 146: 1846-1850.
• 6. Techniques and Materials for Optical Fiber Sensors Sealing, Sensors, 2021, 21(12): 4253.
• 7. ASTM E595-15, ASTM D3330, IEC 60793-1-50.
