惰性气体PFA吹扫装置应用解析：半导体电子材料检测前处理设备

在半导体集成电路、电子级高纯材料、前驱体检测等精密场景中，痕量杂质、氧化、水分残留是影响检测精度与工艺良率的核心隐患。惰性气体（高纯氮气 / 氩气）吹扫装置，作为电子实验室与工艺前处理的基础配套设备，通过惰性氛围置换，隔绝空气、去除残留、保护样品，已成为电子材料分析、芯片工艺前处理的标准配置。本文从原理、标准配置、应用场景三方面，解析这类装置的核心技术要点，为电子行业从业者提供选型与应用参考。

核心原理

惰性气体吹扫的核心逻辑，是利用高纯惰性气体的化学惰性，以可控流量 / 压力持续注入密闭腔体 / 管路，形成正压惰性氛围，快速置换氧气、水分、挥发性杂质与空气残留，避免样品氧化、吸附污染，降低检测本底干扰，保障 ICP-MS、色谱、质谱等精密仪器的分析数据真实可靠，适配电子级材料痕量检测需求。

标准配置

整套装置以PFA（特氟龙） 为核心材质，模块化设计，兼顾耐腐蚀、低本底、无金属析出，适配电子级高纯样品处理，标准配置如下：

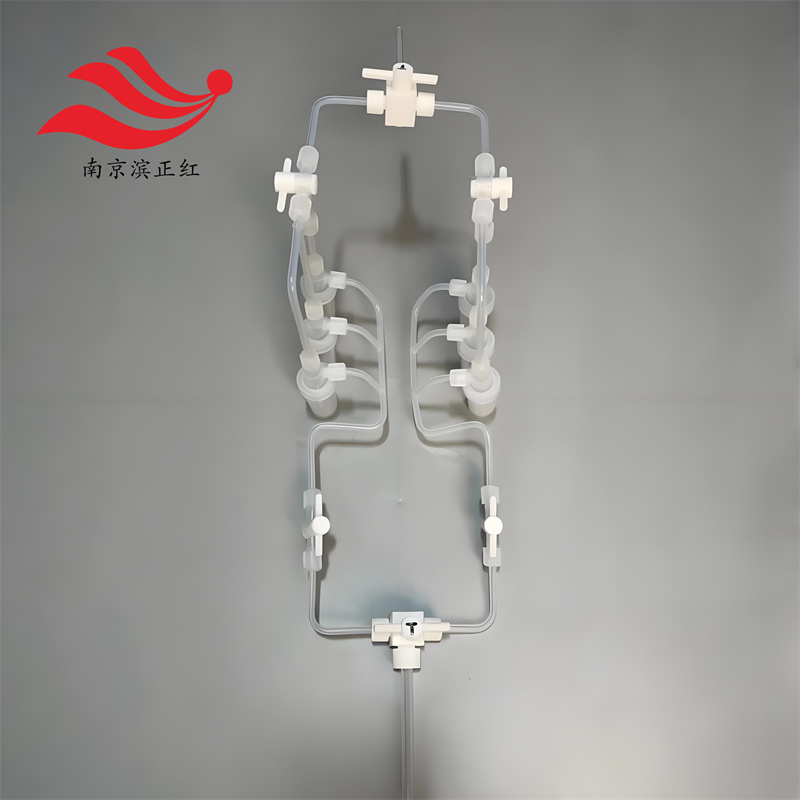

吹扫主体腔体（PFA 材质）

材质：高纯 PFA，耐强腐蚀、耐高温、低吸附、无溶出，杜绝金属离子析出，匹配电子材料超纯要求

规格：多通道并行（4/6/8 位），常用容积 30ml/60mL，满足批量样品处理

结构：密封双气路（进气 + 出气）设计，气体均匀分布、无吹扫死角，确保置换彻底

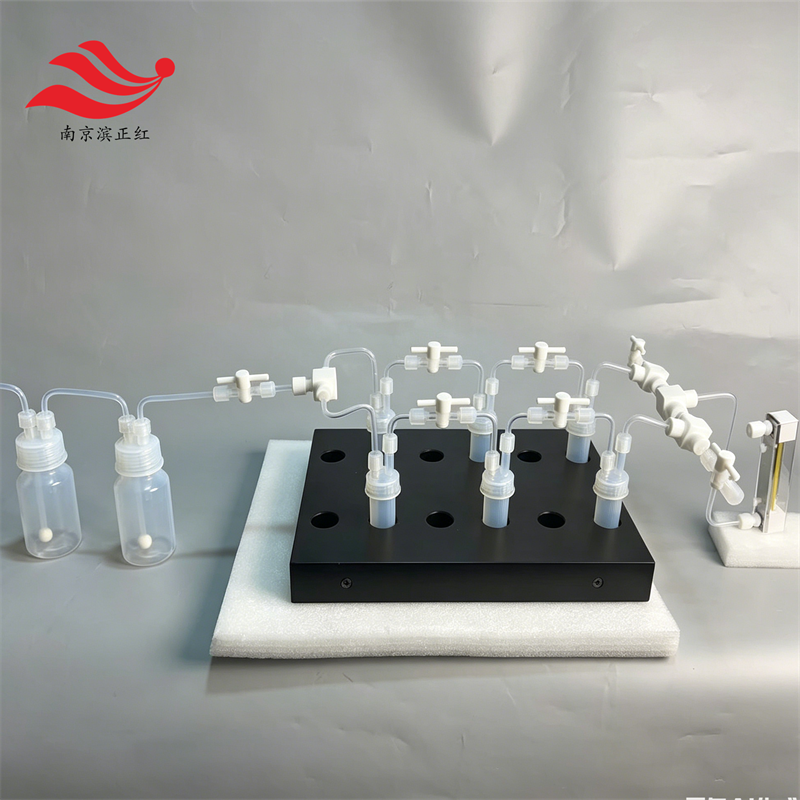

气路控制模块）

管路接头：全 PFA/PTFE 管路 + 卡套接头，无金属接触、气密性强、拆装便捷，避免二次污染

尾气吸收：250mlPFA吸收瓶

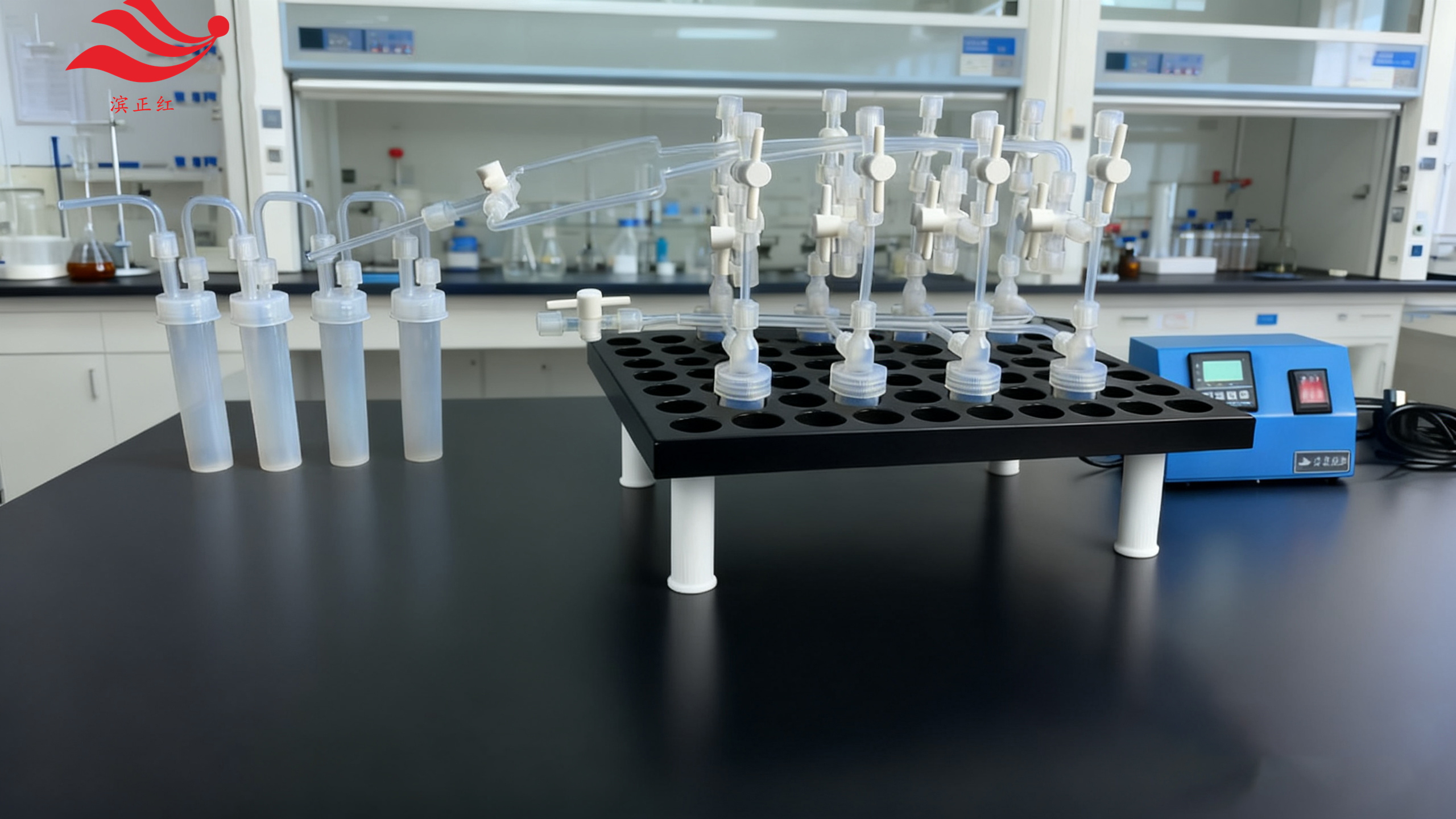

加热模块

一以南京滨正红为例，XJ系列12孔加热模块采用常温-220度的加热范围，温控数显，控温精度正负一度

核心应用

半导体集成电路：晶圆工艺前处理、高纯工艺气体 / 化学品惰性保护、腔体吹扫净化

电子材料检测：高纯前驱体、电子级化学品、晶圆级材料的痕量杂质分析前处理

精密实验室：ICP-MS、色谱、质谱等仪器的样品惰性保护与杂质吹扫分离

选型要点

材质优先选PFA，确保低本底、无析出，适配电子级超纯样品

多通道配置可提升批量处理效率，流量 / 压力可调适配不同样品与工艺需求

定期维护气路与腔体，保障气密性与吹扫效果，延长设备使用寿命

惰性气体吹扫装置看似基础，却是电子半导体领域保障检测精度、工艺稳定性、材料纯度的关键前处理设备。从实验室痕量分析到晶圆工艺前处理，其惰性保护、杂质置换的核心价值，贯穿电子材料研发与生产全流程。合理选型与规范应用，可有效降低污染风险、提升数据可靠性，是电子行业从业者不可忽视的基础配套方案。
