为什么你的SMB插座容易断针？聊聊侧力承载与结构加固

在PCB设计和维护的现场，“断针”（中心针折断或脱焊）绝对是排在故障榜前三的麻烦事。本来SMB连接器设计的就是快速插拔，结果还没用几次，针脚就先“罢工”了。

其实，除了极少数的质量缺陷，绝大多数断针都不是因为插拔次数到了上限，而是败给了侧向力（Side Loading）。身为德索连接器（Dosin）的工程师，今天咱们不谈那些玄奥的公式，就从实战角度聊聊，怎么给你的SMB插座“强筋健骨”。

核心痛点：为什么SMB容易被“掰断”？

SMB连接器用的是推入锁紧，这种结构虽然快，但也非常依赖操作者的“手感”。

杠杆效应：当你插拔的时候，如果动作不是绝对的水平垂直，或者线缆本身太重垂在那里，插座就会承受一个侧向的扭矩。由于SMB个头小，这个力会顺着中心针直接传导到焊盘上。

支点位移：中心针是靠中间那层白色PTFE（聚四氟乙烯）绝缘体撑着的。如果这层材料不够硬，或者受热变形了，中心针就像插在豆腐里一样。下次对插时，如果针尖稍微歪了一点，插头捅进去的瞬间，就是断针的时刻。

⚠️ 选型和安装里容易踩的“坑”

1️⃣ 焊盘成了“孤家寡人”

有的PCB设计为了省空间，焊盘给得特别窄，周围也没加固。侧力一来，中心针还没断，焊盘先被“撕”下来了。

2️⃣ 绝缘体的“刚性”不够

便宜的SMB产品，中间那圈白色材料密度不均。在焊接的高温下，它可能会微微软化。一旦冷却后中心针偏离了轴心，这颗插座就已经埋下了断针的伏笔。

3️⃣ 只靠焊锡“续命”

很多接口需要频繁插拔，但仅仅靠那几个细细的焊点来承载所有的机械应力。说实话，这确实有点难为这些焊锡了。

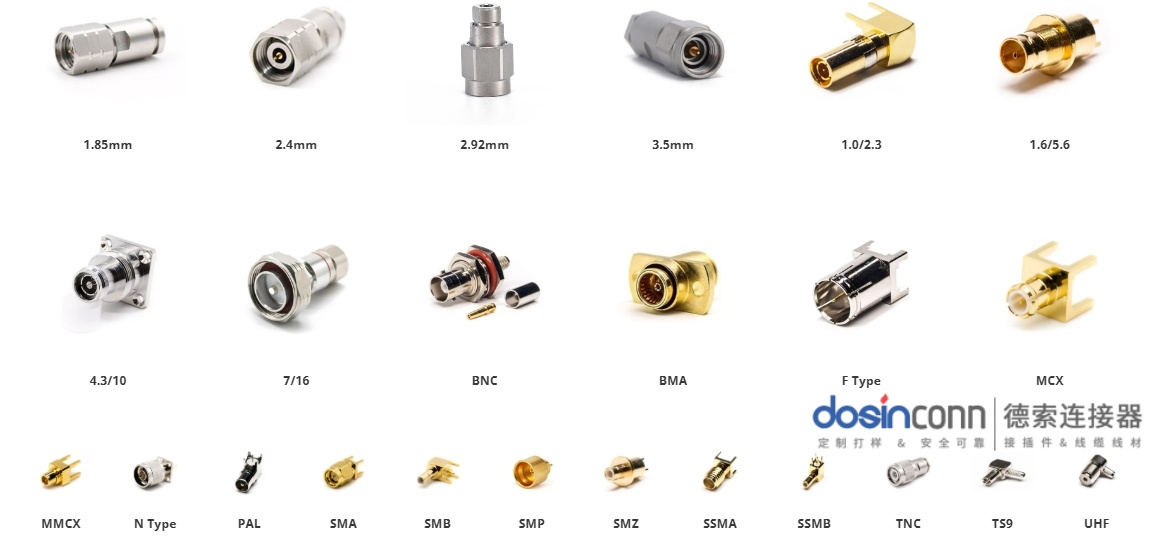

常见的SMB插座固位方案

为了大家选型方便，我总结了这几种结构的耐操程度：

️ 结构类型	️ 抗扭强度	安装占用	建议场景
纯贴片 (SMT)	较低	极小	手机、平板等不常动的设备
通孔穿板 (DIP)	良好	中等	工业主板，抗震动需求高
四脚加强型	卓越	中等	测试架、需要频繁维护的接口
带螺母固定型	极强	较大	机箱面板，重负荷线缆连接

几个让连接器“长寿”的小经验

能用穿板就别用贴片：在空间允许的情况下，四脚穿板设计的插座能把压力分给PCB板材，而不是让焊点死扛。

面板加固很重要：如果你的线缆比较粗，一定要在机箱面板上做固定，别让线缆的重量全挂在电路板的那个小接头上。

定期检查“对头”：如果发现插头的那个金属头已经变形了，赶紧换。变形的插头会产生不正常的阻抗力，很容易把插座的针给捅歪。

️ 在细节处见真章：德索的结构逻辑

其实说到底，射频连接器的稳定性，拼的就是对物理细节的掌控。作为德索连接器（Dosin）的技术支持，我们平时在研发SMB产品时，想得最多的就是怎么让它在“暴力操作”下也能多撑一会儿。

比如，我们会对内部的PTFE绝缘体进行特殊的高密度处理。这种做法虽然成本高一点，但它能确保中心针像长在岩石里一样稳固，不管你怎么插拔，轴心始终不偏。

另外，针对企业端那种高强度的使用场景，我们优化了底座的合金配比和壁厚设计。这些改动肉眼可能看不出来，但在实际装机测试中，它能比市面上普通的产品承受更大的侧向冲击。

我们始终觉得，一个好的连接器不应该只是冷冰冰的零件，它应该能让工程师在装配和维护时更省心。德索连接器专注于这些不起眼的结构加固，就是希望能帮大家在追求信号完美的同时，少为“断针”这种琐事发愁。如果您在实际应用中也遇到了类似的结构痛点，欢迎随时找我们聊聊，咱们一起看看有没有更稳妥的优化方案。
