本期Big-Bit拆解为大家带来的是一款风扇灯产品的拆解解析，带大家看一下32位置国产MCU芯片产品以及半导体元器件的应用。

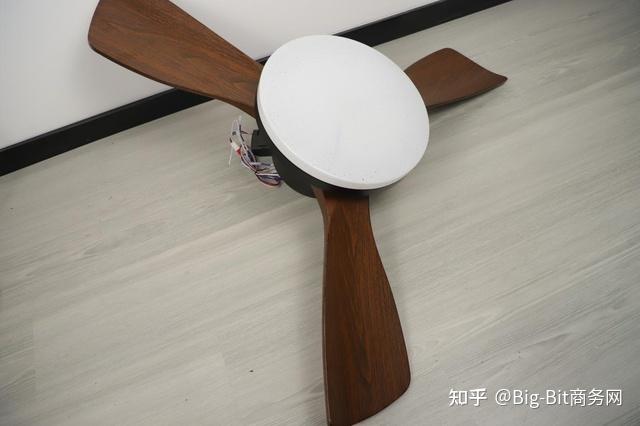

一、产品速览：扇灯一体，主打双效实用，看半导体元器件应用

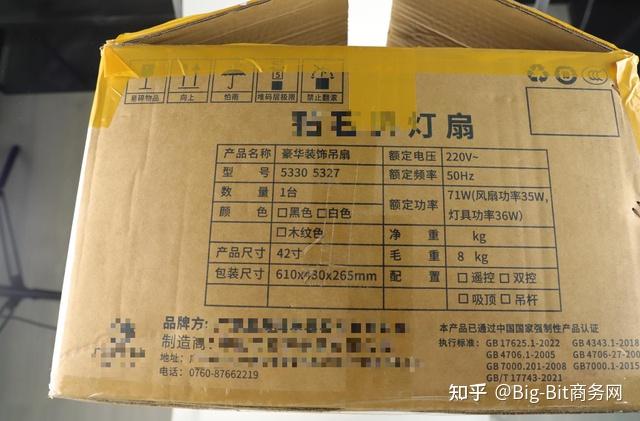

核心参数：42寸规格 总功率71W(风扇35W+灯具36W)

驱动特性：适配220V标准交流电压，支持多色温调节，六档风速控制。

制造背景：依托广东三角牌电器的制造体系，集成多项国标认证，是一款纯粹且兼具空间美学的实用型家居电器。

接下来进入拆解环节，一起看一下这款风扇灯内部的电路结构与半导体元器件芯片产品是如何实现其功能的。

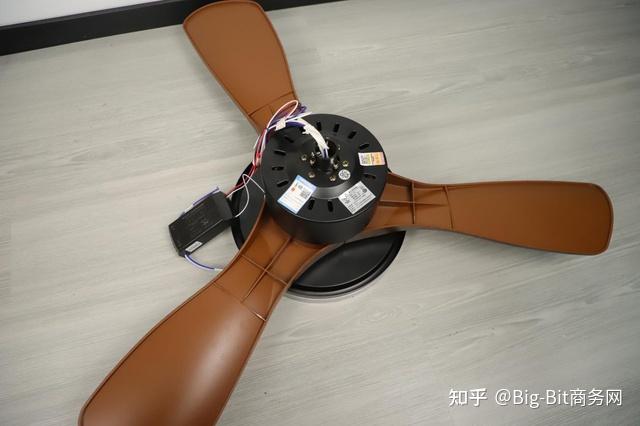

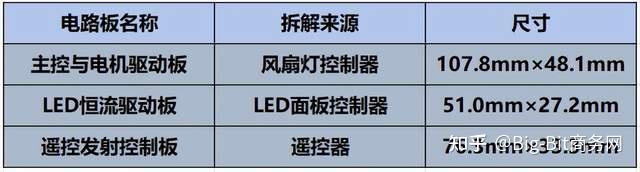

二、拆解概览：3板1电机，照明与控制模块化半导体元器件芯片产品布局

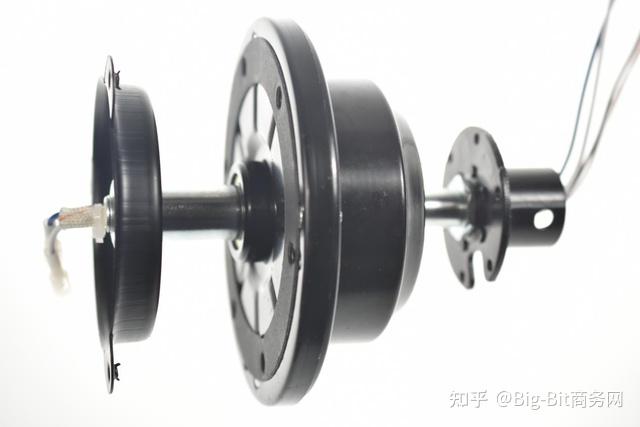

直流无刷电机如下图所示。

三、核心半导体元器件解析

风扇主控与电机驱动板

主控与电机驱动板是风扇灯的控制核心，它连接电源与遥控器，并向风扇电机和LED灯板分配电力与控制信号，确保整机安全高效运行。

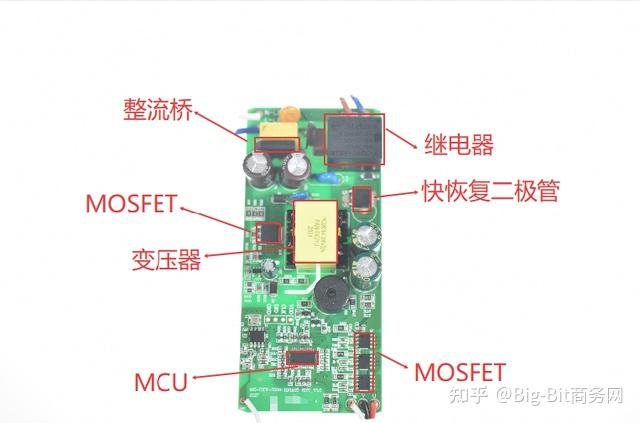

电路板上的已知半导体元器件：整流桥半导体元器件、继电器半导体元器件、快恢复二极管半导体元器件、MOSFET芯片产品、MCU芯片产品、变压器。

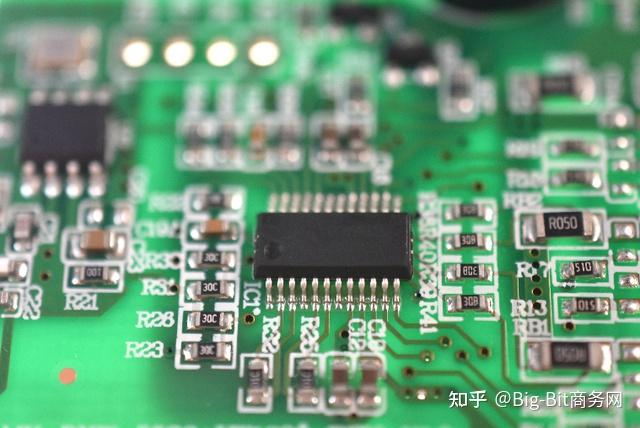

1、绝对中枢：其利天下 KY32DS024芯片

虽然MCU表面的丝印被磨去无法获知具体信息，但《半导体器件应用网》独家获取到了这颗MCU芯片的详细信息，这颗主控MCU芯片来自深圳市其利天下技术开发有限公司，型号为KY32DS024。

在这款42寸风扇灯的控制系统中，这颗 32位MCU芯片是真正意义上的“绝对中枢”。它通过软硬协同的底层架构，完美实现了对风扇主控与电机驱动板的全盘控场。

在直流无刷电机(BLDC)的驱动链路中，KY32DS024 形成了一个极度高效的闭环控制系统： 首先，它通过内部集成的模拟外设(PGA和ADC)实时“监听”电机运转时的微弱电流与反电动势(BEMF)信号;紧接着，内部的 ARM Cortex-M0 内核迅速接管，依托专用的电机控制算法对这些物理量进行高速解算;最后，它通过专用的增强型定时器(EPWM)下发指令，输出6路带有精准死区时间的PWM信号，直接“指挥”后级的功率MOSFET逆变桥进行高速开关。这一套行云流水的动作，确保了风扇电机在各个档位下都能保持极度静音、平滑且高效的运转。

半导体芯片产品选型考量为：

半导体芯片产品算力赋能：MCU搭载了48MHz ARM Cortex-M0 内核，能为其复杂的无感/FOC电机控制算法提供充沛的算力支撑，确保风扇运行平滑、启动静音。

半导体芯片产品电机专用外设： 内置专为电机设计的16位增强型定时器(EPWM)，支持3通道6路带互补、死区插入与硬件刹车急停的PWM输出，精准适配前级MOSFET半桥驱动阵列。

半导体芯片产品极致集成，砍掉“外放”：KY32DS024内部高频集成了12位ADC、可编程增益放大器(PGA)和模拟比较器(ACMP)。这意味着无需外挂运放，即可实现电机的单电阻电流采样与反电动势(BEMF)检测，极大压缩了电路板尺寸与物料成本。

半导体芯片产品原厂级方案赋能与安规可靠性：芯片具备 2.5V~5.5V 宽压及 -40℃~105℃ 工业级宽温特性，抗干扰能力强。更重要的是，选用其利天下的芯片，整机厂通常能直接获得经过市场验证的“风扇灯一站式代码与调试支持”，大幅缩短产品上市周期。

2、半导体芯片产品功率链路：市电整流到低压驱动的转换枢纽

220V市电先经Mateng继电器安全隔离，再由扬杰GBP310整流桥转化为高压直流。随后，深鸿盛SFD4N65高压MOSFET与萨科微SF1002DS超快恢复二极管在AC-DC开关电源中高效协同降压，输出24V低压直流母线。最终，台懋TM4614A双沟道MOSFET接管低压侧，利用该母线构建逆变桥，精准驱动风扇BLDC电机。全链路分工明确，一气呵成。

整流桥半导体元器件：来自扬杰科技，型号为GBP310。(由于半导体元器件位置限制，无法拍摄微距照片)

半导体芯片产品选型考量为：

半导体芯片产品充足余量与低发热： 风扇灯稳态电流仅约0.32A，该芯片3.0A的额定电流与5°C/W的低结壳热阻提供了极大的降额余量，完美适应吊扇顶篷的封闭散热环境。

半导体芯片产品强悍的抗浪涌冲击： 可承受高达90A的瞬间浪涌电流，有效抵御上电瞬间大容量电容带来的电流冲击，无惧用户频繁开关。

半导体芯片产品高耐压安全裕度： 具备600V至1000V的反向耐压(VRRM)，为220V市电(峰值约311V)提供了翻倍的安全余量，从容应对电网波动与电机反电动势。

半导体芯片产品采用GBP直插封装，宽度仅14.25-14.75mm，既满足高压安全爬电距离，又极大节省了小尺寸主控板的宝贵布线空间。

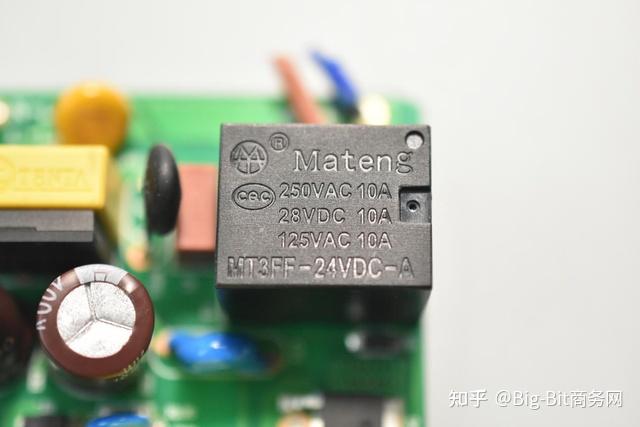

继电器：丝印为Mateng，但无法找到具体厂家。

半导体芯片产品选型考量为：

半导体芯片产品10A大触点余量： 远超风扇灯百毫安级的稳态电流，轻松应对LED驱动板开电瞬间的电容浪涌，有效防止电弧粘连。

半导体芯片产品复用24VDC母线： 24VDC线圈完美契合直流无刷(BLDC)电机的供电轨，省去独立降压电路，精简了PCBA的电源拓扑。

半导体芯片产品 常开型物理隔离： 单刀单掷常开(-A)设计，待机时彻底切断后级220V高压，实现真正的零功耗与绝对安全。

半导体芯片产品CQC国标安规： 具备250VAC耐压及CQC标志，满足国内家电强电接入的强制安全与阻燃标准。

MOSFET：来自深鸿盛，型号为SFD4N65。

半导体芯片产品选型考量为：

半导体芯片产品650V高耐压，无惧尖峰：其漏源击穿电压高达650V 。220V市电整流后的直流母线电压约为311V，650V规格提供了超过两倍的安全裕度，能轻松抗住电源开关瞬间产生的感性反峰电压 。

半导体芯片产品4A大电流，超高降额：额定漏极电流为4A 。驱动71W(风扇35W+灯36W)的系统，实际原边工作电流极小。这种“大马拉小车”的高降额设计，确保了芯片即使在严苛环境下也能保持极低的温升。

半导体芯片产品2.3Ω低导阻，高效低耗： 典型导通电阻为2.3Ω 。依托其专有的F-Cell平面条形单元技术，有效最小化了导通状态电阻并提升了开关性能，非常适合散热空间受限的吊扇内部环境 。

半导体芯片产品高雪崩耐量，抗冲击强：该芯片的结构经过特殊优化，能够承受雪崩和换向模式下的高能量脉冲冲击。这大幅提升了风扇灯在面对电网浪涌或频繁开关时的电气鲁棒性。

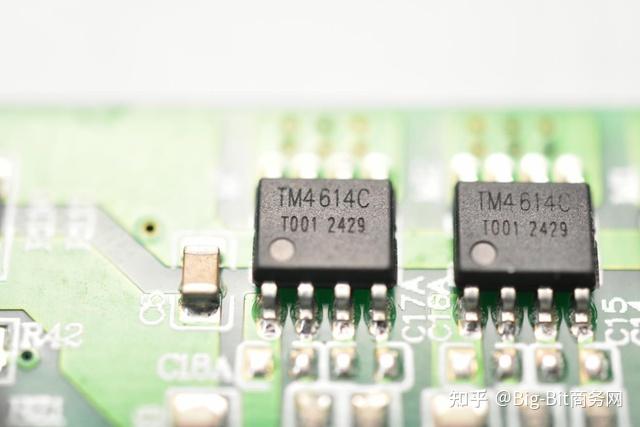

MOSFET：来自台懋半导体，型号为：TM4614A。

半导体芯片产品选型考量为：

半导体芯片产品双管合一，极致紧凑：单颗SOP-8L封装内同时集成了N沟道与P沟道MOS管。这种设计能极简地构建直流无刷电机的半桥/全桥驱动拓扑，大幅压缩主板的物理布线空间。

半导体芯片产品40V耐压，安全兜底：N管与P管的漏源击穿电压(VDS)均为40V。针对风扇灯常见的24V直流供电母线，预留了充足的安全抗压区间，能从容吸收电机换相时产生的反向尖峰电压。

半导体芯片产品精准降配，BOM优化:N管额定电流6.3A(典型导阻30mΩ)，P管-5.9A(典型导阻68mΩ)。相比于电流更大的TM4614A，这款“C”后缀型号在保证71W整机平稳运行绰绰有余的前提下，适当缩减了冗余。这是国内家电供应链中极具代表性的BOM成本优化选型策略。

半导体芯片产品满分抗震: 出厂历经100% UIS(非钳位感性开关)与Rg严格测试。在直接驱动风扇电机这种纯感性负载时，具备极佳的电气稳定性和抗浪涌寿命。

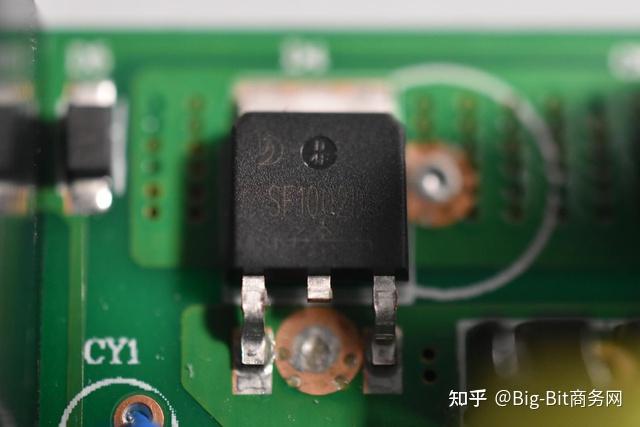

快恢复二极管：来自萨科微半导体，型号为SF1002DS。

半导体芯片产品选型考量为：

半导体芯片产品35ns超快恢复，极致降损： 反向恢复时间(Trr)低至极其优秀的35纳秒。在配合高频开关电源工作时，能以极高的速度完成截止，大幅降低开关损耗，显著提升电能转换效率。

半导体芯片产品10A大电流与170A抗浪涌： 额定平均整流电流高达10A，且能承受170A的单周期峰值浪涌电流冲击。对于整机功率仅71W的风扇灯而言，提供了极其夸张的电流余量，轻松应对高频启停。

半导体芯片产品最高600V耐压，安全兜底： 该系列最高型号(SF1006DS)支持600V的最大反向峰值电压。高耐压特性使其能从容吸收变压器漏感产生的反向尖峰电压，保障电源链路的稳定性。

半导体芯片产品D-PAK贴片封装，强效散热： 采用TO-252(D-PAK)表面贴装设计。底部自带大面积金属散热焊盘，可直接将热量传导至PCB覆铜区，完美解决了吊扇灯密闭空间内大功率器件的散热痛点。

LED恒流驱动板

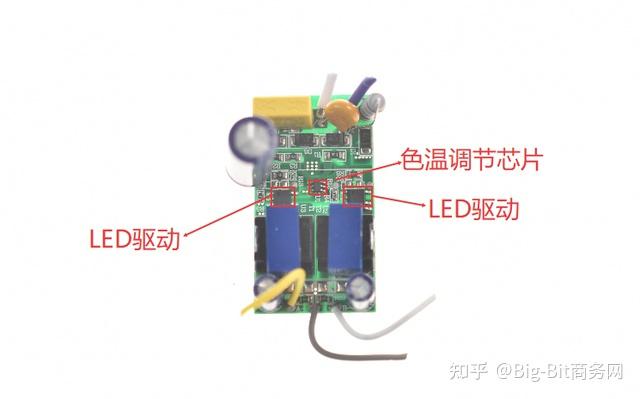

接下来看从LED面板控制器上拆解出来的LED驱动板。

电路板上的已知元器件如下：LED驱动芯片、色温调节芯片。

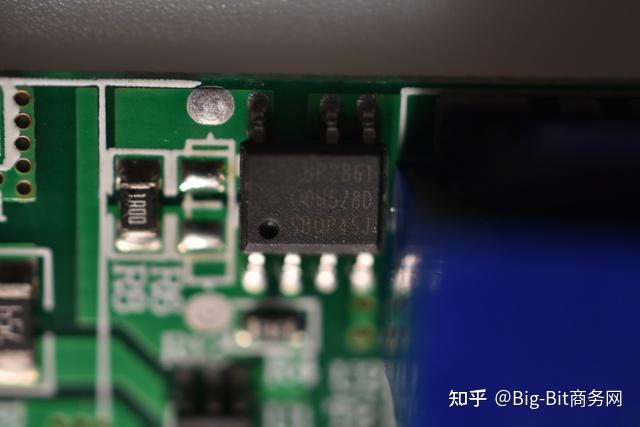

半导体LED驱动芯片：型号为BP2861。

半导体芯片产品去电容化，极致精简：依托内部高压JFET供电与退磁检测技术，史无前例地砍掉了传统驱动必备的VCC电容与启动电阻，极致压缩BOM成本与PCB面积。

半导体芯片产品高压集成，拒绝频闪： 在极小的SOP-7封装内，直接集成500V功率开关管与600V超快恢复二极管。抗电网冲击能力强，低母线电压下多灯并联依然保持零频闪。 临界模式，高精恒流：运行于电感电流临界连续模式，输出电流完全免疫电感量与LED压降的偏差波动，稳稳输出±5%精度的纯净恒流。

半导体芯片产品智能温控，密闭兜底：直击吊扇顶篷密闭积热的结构痛点。芯片设定140℃过热调节红线，一旦超温自动平滑降流控温，配合LED短路保护，彻底斩断灯珠烧毁风险。

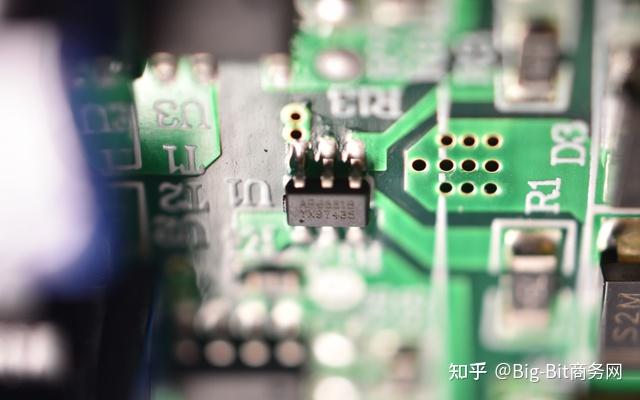

色温调节芯片：来自ANLOG POWER，因为未能找到具体的技术手册，无法得知其详细技术信息。

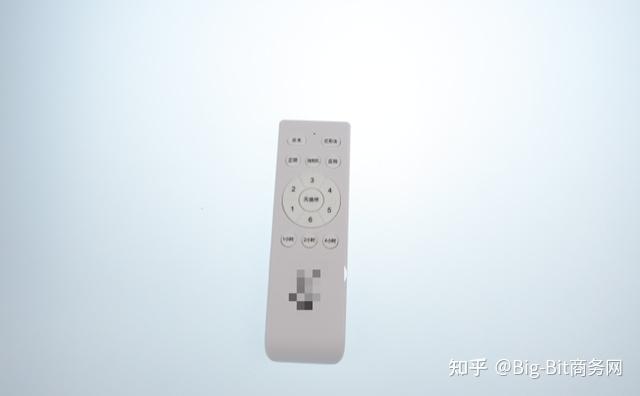

遥控器发射控制板

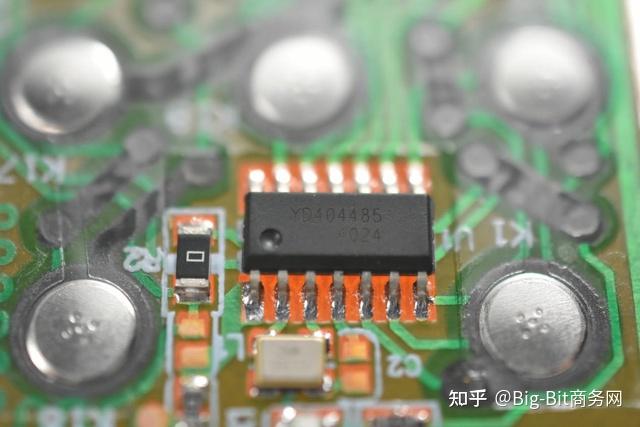

这块电路板上只有一颗丝印为“YD404485”的芯片，但无法查找到其具体的信息。

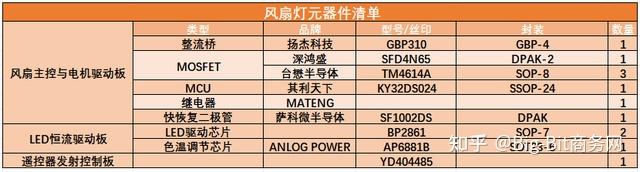

四、芯片产品与半导体元器件拆解总结

纵观这款吊扇灯，主控、照明与遥控三块电路板配合默契，而来自“专精特新”企业——深圳市其利天下技术开发有限公司的KY32DS024 32位MCU芯片，则是统揽全局的“绝对大脑”。

市电经由扬杰整流桥、深鸿盛MOSFET与萨科微二极管降压后，交由MCU接管。在驱动核心上，其利天下MCU展现了极具统治力的技术实力：它实现了极致的模拟集成，内部自带12位ADC、PGA放大器和模拟比较器，完全无需外挂运放即可精准采样电机电流与反电动势，将主板BOM成本与物理空间压缩到了极致。依托48MHz Cortex-M0内核的强劲算力与自主无感FOC算法，结合专为电机定制的16位EPWM外设，它能精准指挥后级台懋MOSFET逆变桥，让无刷电机运转极度静音且丝滑。

与此同时，照明端由BP2861芯片接管，凭借去电容设计与高精临界模式，确保持久无频闪的健康光照。

纵观这款风扇灯，我们看到的不仅仅是一堆半导体元器件，而是国产家电供应链半导体元器件的垂直整合能力。

其利天下这类深耕 BLDC 领域十余年的企业，通过提供“底层国产半导体芯片 + 核心自主算法”的交钥匙级赋能，让整机厂能够跳过复杂的底层开发，直接获得经过海量市场验证的成熟代码。这种“高度集成”带来的不仅是 BOM 成本的极致压缩，更是供应链安全可控的底气。
