利用协议监控器轻松分析以太网

在2026年，CANoe迎来了它的30周年。在这个重要节点，我们整理了一系列由一线专家团队沉淀的技术经验，希望帮助您在实际项目中更高效地发挥CANoe的能力。每一个主题，都对应一个CANoe的具体功能或典型工作流程，助您解决开发中的实际挑战，优化使用方式，并带来可感知的效率提升。

摘要

协议监控器是CANoe的一个组件，通过自动检测和验证SOME/IP、TCP和gPTP等协议来简化以太网分析，提供清晰的网络流量概览，并突出显示协议违规，实现高效的分析和验证。

如何在CANoe中找到此功能？

如何开始使用？

在CANoe中使用协议监控器有两个前提条件：

已激活Ethernet或者Basic Ethernet的License

工程中至少包含一个以太网通道

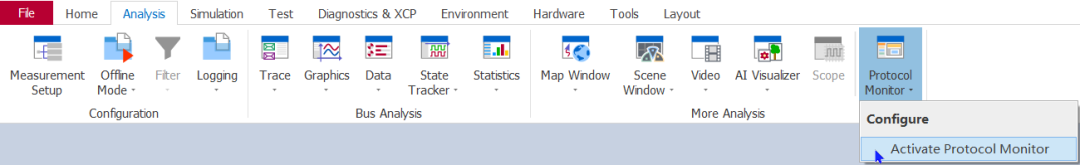

满足以上条件后，可以在功能区依次点击Analysis → Protocol Monitor，即可打开协议监控器。需要注意的是，协议监控器必须在测量开始前激活，激活之后再启动测量，才会开始对网络中的通信数据进行解析和展示。

能做什么？

能解决什么问题？

1.清晰、有序的数据视图，让问题更容易被看见

在对基于以太网的系统进行分析时，工程师往往会面临同样的挑战：数据量庞大、协议层级复杂，真正出现问题时很难快速定位。协议监控器就能在此场景下为用户提供协助，因为它并非只是对报文数据的简单展示，而是从协议视角对通信流量进行重构和解读。

无论是SOME/IP、TCP还是gPTP等，协议监控器都可以自动对数据进行解析，并以结构化的方式呈现出来，让原本分散、混乱的数据变得清晰、有序。

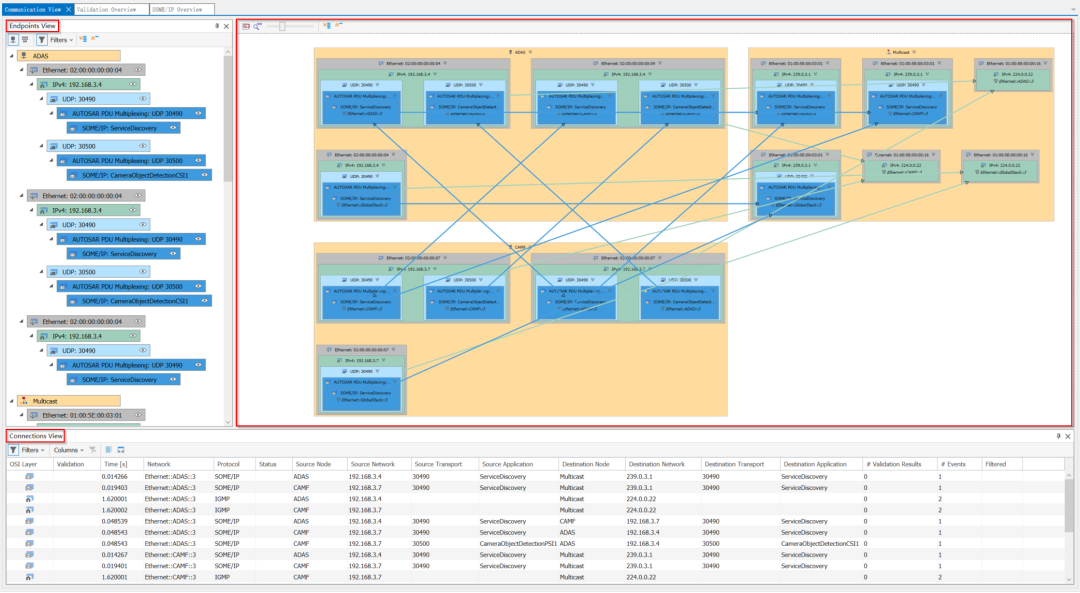

可以在同一个窗口中，从不同维度观察网络状态：

在Endpoint View中查看节点之间的通信关系

在Diagram View中直观理解数据流向

在Connection View中分析具体连接及其状态变化

配合图形化展示，网络通信关系一目了然，使问题定位和分析变得更加高效。

整体视图

帮助用户从全局角度快速理解网络结构与服务分布情况：

不同节点之间的通信关系以拓扑形式展示

通过不同颜色区分不同OSI层级（例如网络层、链路层），协议层次一目了然

箭头清晰标识数据流向，便于理解通信的发起方与接收方

以列表形式展示具体的SOME/IP服务及其订阅状态，服务关系清晰可见

焦点展示

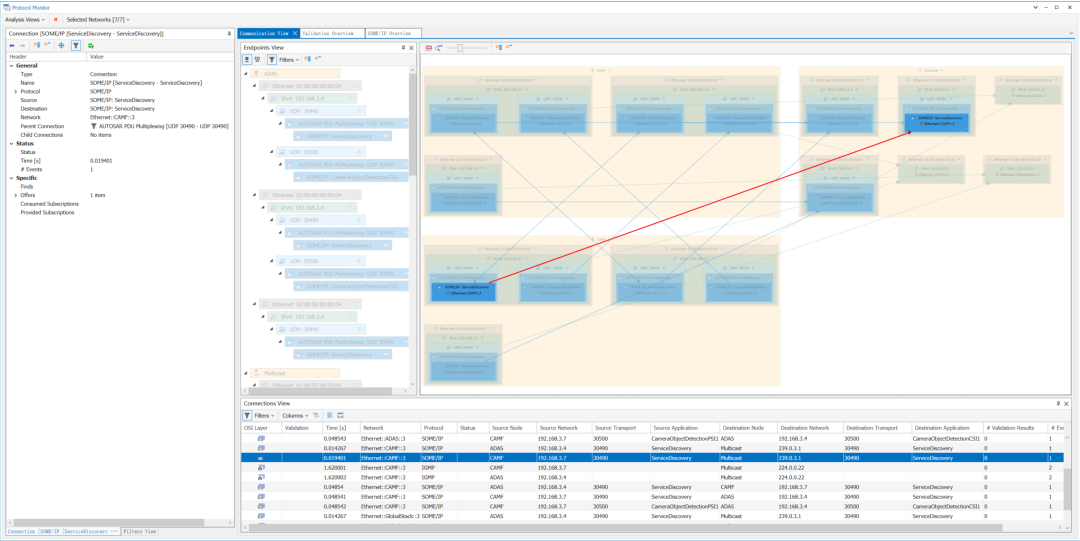

当用户选中某条连接时，与之相关的信息会在多个视图中同步高亮显示，帮助用户快速了解“服务—连接—报文”之间的关联关系。

这种联动式的焦点展示方式，使用户无需在不同窗口之间反复切换，就可以迅速锁定与当前问题最相关的通信路径和数据内容，大幅提升分析效率。

2.面对海量数据，关键在“筛选”

在真实项目中，仅仅“看得见”还不够，更重要的是如何在大量数据中，快速聚焦真正关心的内容。协议监控器提供非常灵活的过滤能力，让用户从一开始就能缩小分析范围。

常规过滤器

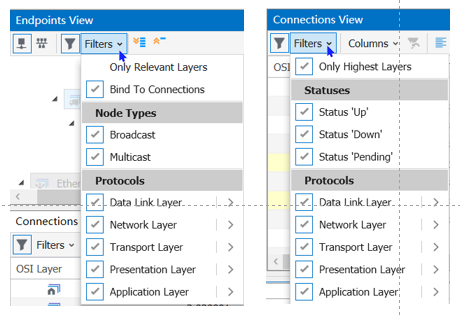

Endpoint View和Connection View中均提供常规过滤器选项。Endpoint View与Connection View均提供常规过滤器功能，其核心过滤逻辑基于“通信对象 + 协议层级”两个维度展开。两者均支持按照OSI协议层（从Data Link到Application）进行筛选，帮助用户在不同协议层级下快速聚焦关注的通信内容。但两个窗口的过滤各有侧重：

Endpoint View更偏向于对“通信端点”的可见性控制，支持通过过滤条件或手动隐藏来减少节点干扰，并可选择仅显示相关层或与连接绑定的端点；

Connection View则进一步聚焦“连接关系”，在协议层过滤基础上增加了连接状态（Up/Down/Pending）以及Only Highest Layers等选项，用于从协议栈中提取关键通信链路。

整体来看，前者用于精简“参与者”，后者用于收敛“交互关系”，二者结合可以从结构和连接两个层面快速定位目标通信。

对象过滤器

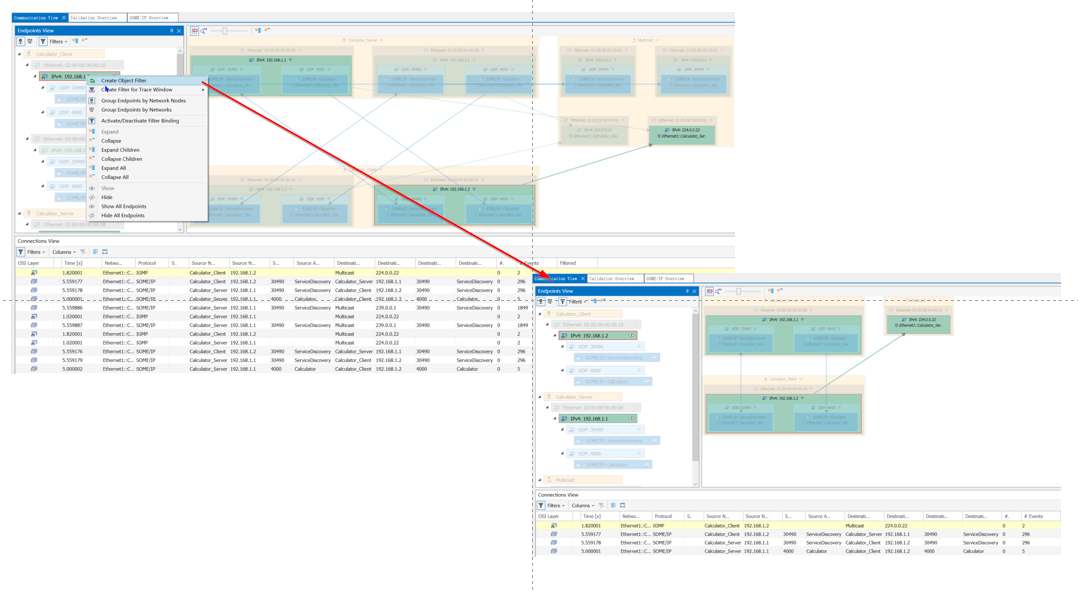

在任意视图中选中某个对象后，右键选择Create Object Filter即可生成以该对象为条件的过滤器，并同步应用到所有视图，仅保留与该对象相关的通信流量。

联动Trace窗口

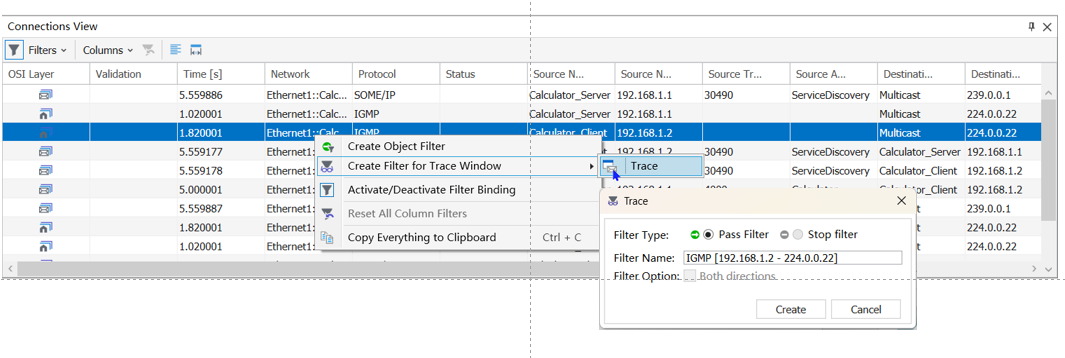

在Endpoint View和Connection View中可以针对某个对象直接在Trace窗口中创建筛选条件，便于用户对Trace窗口中的数据内容进行同步分析。

3.从“发现问题”到“深入分析”的无缝衔接

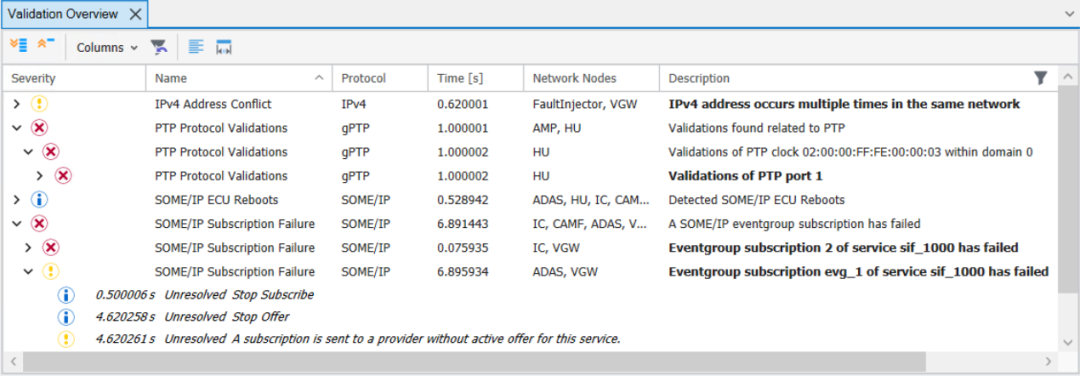

当协议监控器检测到协议异常或不一致时，会在Validation Overview中直接显示异常信息。

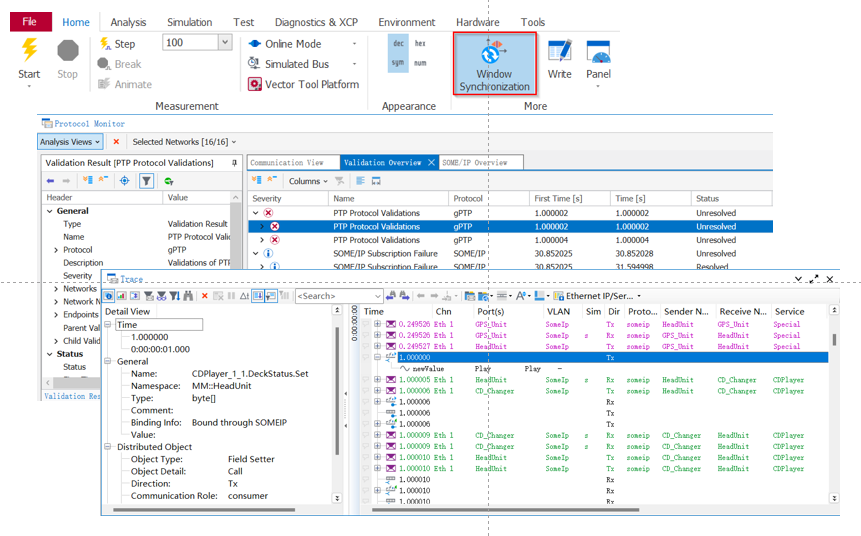

异常信息均带时戳，开启Home → Window Synchronization功能后，可以基于Validation Overview中的分析结果同步定位到Trace窗口对应时间戳，从而查看完整的报文上下文。这种从“宏观分析 → 精细追踪”的联动能力，可以大幅减少排查问题的时间成本。
