面向智能高效需求的AI露营地储能电源MOSFET选型策略与器件适配手册

随着户外生活智能化与绿色能源普及，AI露营地储能电源已成为离网用电与能源管理的核心设备。电池管理、双向逆变与多路负载分配系统作为整机“能量枢纽与调度中心”，为充放电、AC/DC转换及各类直流负载提供精准电能控制，而功率MOSFET的选型直接决定系统转换效率、功率密度、热管理及可靠性。本文针对储能电源对高能效、高集成、智能管理与户外可靠性的严苛要求，以场景化适配为核心，形成一套可落地的功率MOSFET优化选型方案。
一、核心选型原则与场景适配逻辑
（一）选型核心原则：四维协同适配
MOSFET选型需围绕电压、损耗、封装、可靠性四维协同适配，确保与户外复杂工况精准匹配：
1. 电压裕量充足：针对12V/24V/48V电池组及高压母线，额定耐压预留充足裕量，应对电压尖峰与浪涌，如48V系统优先选≥80V器件。

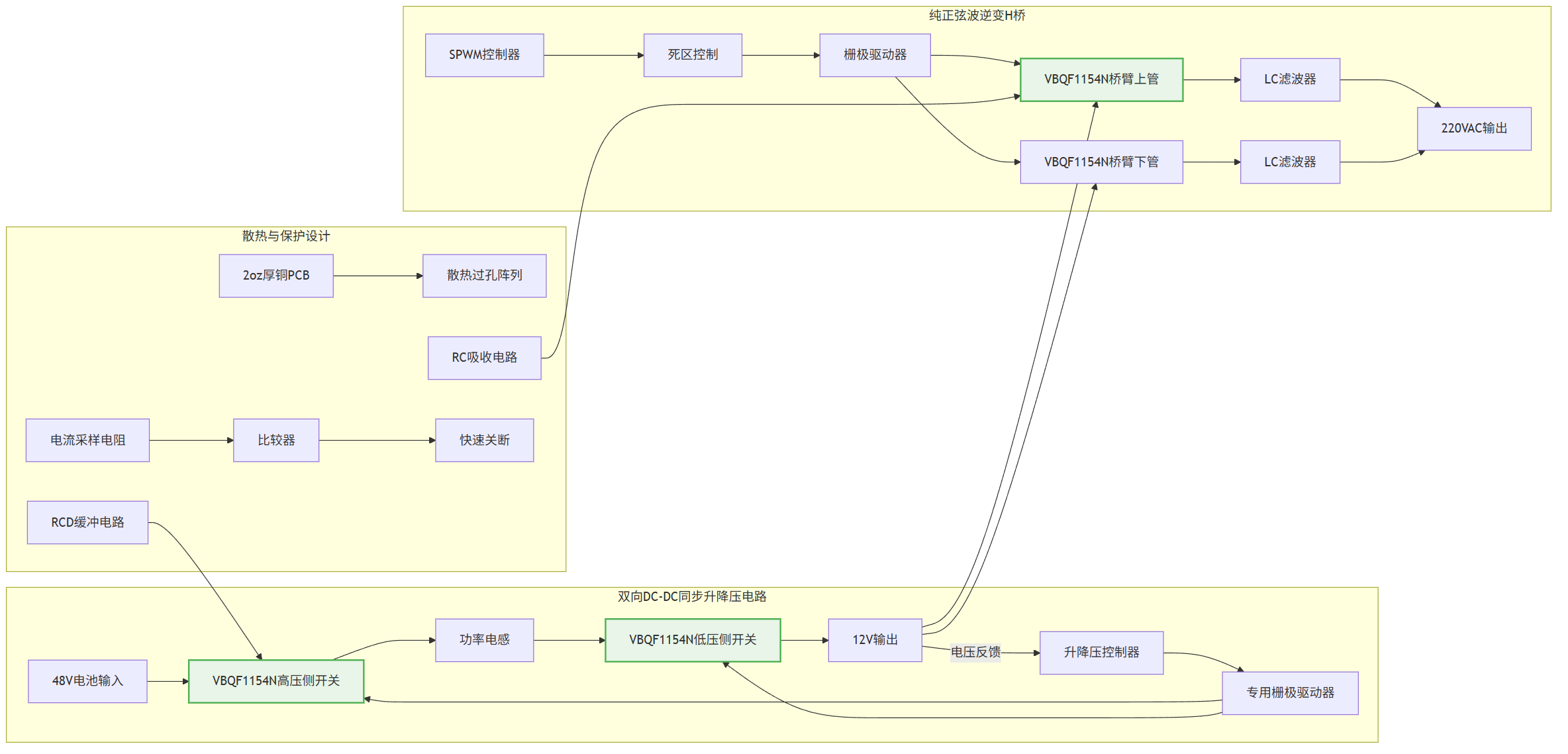

图1: AI露营地储能电源方案与适用功率器件型号分析推荐VBC9216与VB7638与VBQF1154N与VBC6N2014与产品应用拓扑图_01_total

2. 低损耗优先：优先选择低Rds(on)以降低传导损耗，低Qg与Coss以提升高频开关效率，适配电池续航与循环寿命需求。
3. 封装匹配需求：大功率通路（如主逆变、升降压）选用热阻低、电流能力强的DFN封装；中小功率负载开关与信号切换选用TSSOP、SOT等紧凑封装，优化空间布局。
4. 可靠性冗余：满足户外宽温、高湿及振动环境，关注高结温范围、强ESD能力及长期耐久性。
（二）场景适配逻辑：按功能拓扑分类
按电源核心功能分为三大关键场景：一是高压大电流主功率通路（如DC-DC升降压、逆变桥臂），需极低损耗与强散热能力；二是多路智能负载分配与切换，需高集成度与灵活控制；三是辅助管理与信号控制，需低功耗与小尺寸，实现系统级能效与智能管理。
二、分场景MOSFET选型方案详解
（一）场景1：高压大电流主功率通路（如48V-12V DC-DC、逆变前级）——能效核心器件
此类应用需承受高电压、大连续电流，要求极低的导通与开关损耗以提升整机效率。
推荐型号：VBQF1154N（Single-N，150V，25.5A，DFN8(3x3)）
- 参数优势：150V高耐压完美适配48V电池系统（预留超200%裕量），应对反电动势等电压尖峰；10V驱动下Rds(on)低至35mΩ，结合DFN8优良散热，可持续通过25.5A电流。
- 适配价值：用于同步Buck/Boost电路或逆变器H桥下管，显著降低高频开关下的导通损耗，助力系统峰值效率突破96%；高耐压保障了户外车载或发电机耦合时的电压波动安全。
- 选型注意：确认系统最高工作电压与峰值电流；需搭配≥2A驱动能力的专用驱动器，并设计充分敷铜与散热过孔。

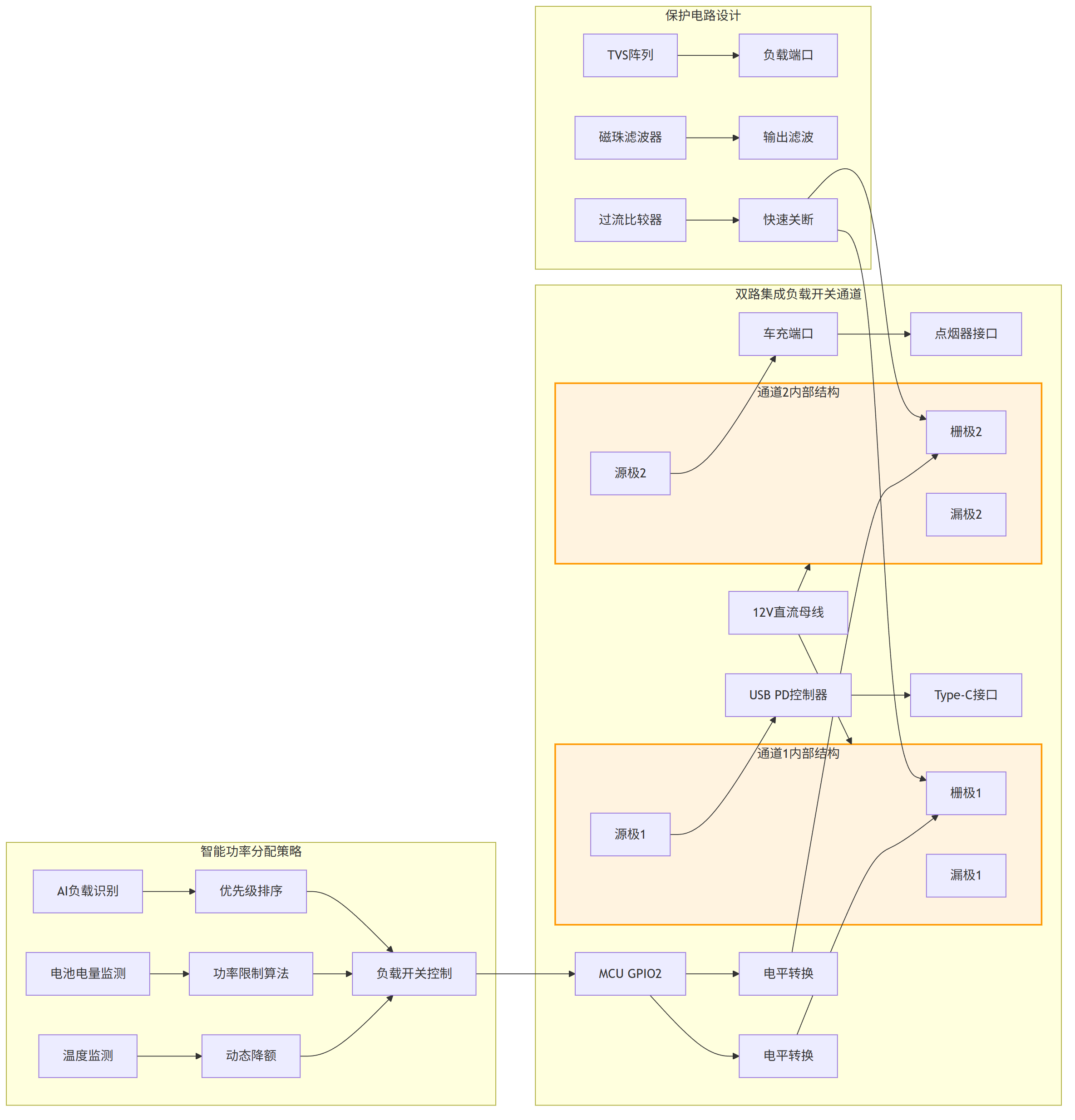

图2: AI露营地储能电源方案与适用功率器件型号分析推荐VBC9216与VB7638与VBQF1154N与VBC6N2014与产品应用拓扑图_02_mainpower

（二）场景2：多路智能负载分配与切换（如USB PD、车充、照明输出控制）——集成控制器件
多路直流输出需独立智能通断、状态监测与负载保护，要求高集成度与低导通电阻。
推荐型号：VBC9216（Dual-N+N，20V，7.5A，TSSOP8）
- 参数优势：TSSOP8封装集成两颗独立N-MOS，节省PCB空间；20V耐压适配12V输出总线，4.5V驱动下Rds(on)仅12mΩ，导通压降极小；阈值电压0.86V，可由3.3V MCU直接高效驱动。
- 适配价值：单芯片可独立控制两路负载（如一路Type-C PD，一路点烟器输出），实现基于AI策略的智能功率分配与顺序上电；低Rds(on)减少输出通路损耗，提升多口同时输出时的效率与稳定性。
- 选型注意：单路负载电流建议不超过5A（约70%额定值）；栅极需串联小电阻并就近布局，防止振铃。
（三）场景3：辅助管理与信号控制（如电池均衡、风扇控制、低功耗待机电路）——低功耗小信号器件
辅助电路功率小但要求高可靠性、低静态功耗及快速响应，常受空间限制。
推荐型号：VB7638（Single-N，60V，7A，SOT23-6）
- 参数优势：SOT23-6超小封装节省宝贵空间；60V耐压提供充足裕量；10V驱动下Rds(on)为30mΩ，在7A电流下仍保持低损耗；1.7V标准Vth确保驱动兼容性。
- 适配价值：适用于散热风扇PWM调速、低功耗待机电路切换或电池被动均衡开关。小封装便于分散布局在传感器或风扇附近，实现本地化智能控制。
- 选型注意：注意SOT23封装的散热能力，持续电流建议降额使用；用于感性负载时需配置续流二极管。
三、系统级设计实施要点
（一）驱动电路设计：匹配器件特性
1. VBQF1154N：必须搭配专用栅极驱动IC（如UCC27524），驱动回路尽可能短，减小寄生电感。
2. VBC9216：MCU GPIO可直接驱动，每路栅极独立串联22Ω电阻，并增加下拉电阻确保关断。
3. VB7638：可由MCU或小信号三极管驱动，注意驱动速度与开关损耗的平衡。

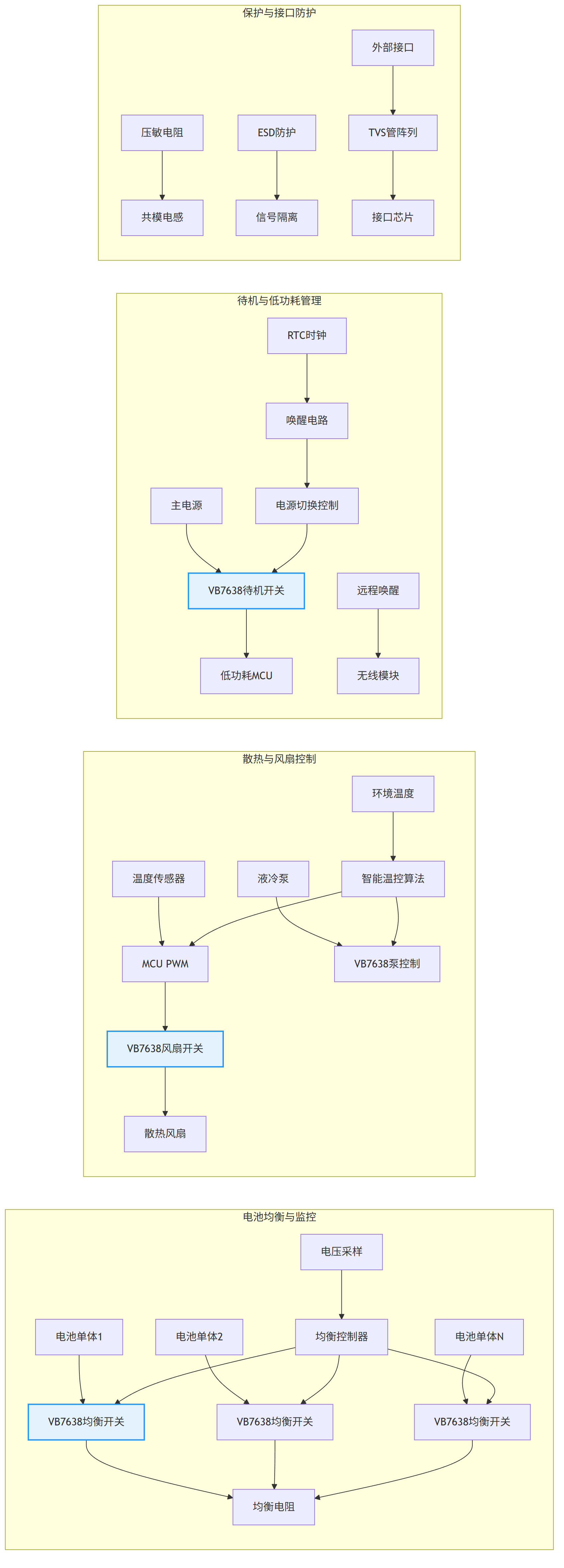

图3: AI露营地储能电源方案与适用功率器件型号分析推荐VBC9216与VB7638与VBQF1154N与VBC6N2014与产品应用拓扑图_03_loadswitch

（二）热管理设计：分级散热
1. VBQF1154N：作为主功率器件，需重点散热。PCB采用2oz铜厚，器件下方及周围设置≥300mm²的敷铜区域，并密集打散热过孔至背面或连接散热器。
2. VBC9216：负载端敷铜面积建议≥50mm²，依靠PCB自然散热即可满足中等电流需求。
3. VB7638：用于开关控制时，局部小面积敷铜即可满足要求。
（三）EMC与可靠性保障
1. EMC抑制
- VBQF1154N所在的高频功率回路需最小化环路面积，必要时在漏-源极并联小容量MLCC吸收高频噪声。
- VBC9216控制的负载端口可串联磁珠并并联TVS管，抑制外接设备引入的干扰。
- 严格进行电源分区与地平面分割，数字地与功率地单点连接。
2. 可靠性防护
- 降额设计：户外高温环境下，所有器件电流能力需进一步降额使用，如环境温度60℃时，电流降额至室温的50%-60%。
- 过流/短路保护：每路主要输出（如VBC9216控制端）建议增加电流采样与比较电路，实现快速关断保护。
- 浪涌与静电防护：所有外部接口（充电、输出）需设置压敏电阻和TVS管阵列；MOSFET栅极可设置小值TVS管（如SMBJ5.0A）进行保护。
四、方案核心价值与优化建议

图4: AI露营地储能电源方案与适用功率器件型号分析推荐VBC9216与VB7638与VBQF1154N与VBC6N2014与产品应用拓扑图_04_auxiliary

（一）核心价值
1. 全链路高效能：从高压输入到多路输出，精选低损耗MOSFET，最大化电池能量利用率，延长户外供电时长。
2. 智能化与集成化：采用双路集成MOSFET实现负载的独立AI管理，小封装器件为功能扩展预留空间。
3. 户外级高可靠：所选器件均具备宽压、宽温工作能力，结合系统防护设计，从容应对露营复杂环境。
（二）优化建议
1. 功率升级：对于3kW以上大功率逆变器，可并联多颗VBQF1154N或选用TO-247封装同类产品。
2. 集成度升级：对于多路Type-C PD应用，可选用集成驱动与保护的负载开关芯片以简化设计。
3. 特殊场景：极高寒环境，可选用阈值电压更低的MOSFET（如Vth<1V）确保低温启动可靠性。
4. 电池管理专项：电池主动均衡电路可选用VBC6N2014（共漏双N）等专用型号，简化布局。
功率MOSFET选型是AI露营地储能电源实现高效、智能、可靠能源管理的基石。本场景化方案通过精准匹配核心拓扑与功能需求，结合严苛的户外可靠性设计，为研发提供清晰的技术路径。未来可探索SiC器件在高压侧的应用，进一步突破效率与功率密度极限，打造下一代智慧户外能源解决方案。
