在射频测试中，真正懂频谱仪不仅是会操作，更在于理解决定其性能的五大核心参数。它们如同观察电磁世界的“五官”，决定了仪器能看到什么、分多清、测多准、抓多快。
一、频率范围：决定“能看哪个频段的信号”
频率范围是频谱仪最基础的指标，指其能测量的最低到最高频率，如同望远镜的视野宽度。
不同频段对应不同的应用：
2Hz~300kHz：用于潜艇通信、导航等，穿透力强。
300kHz~3MHz：中波广播（AM）。
3MHz~30MHz：短波通信，依赖电离层反射实现远距离传输。
30MHz~300MHz：FM广播、航空通信、对讲机等。
300MHz~3GHz：移动通信、蓝牙、GPS的“黄金频段”，平衡了覆盖与容量。
3GHz~30GHz：Wi-Fi、卫星通信、雷达的主力频段。
30GHz~67GHz：毫米波通信、高精度雷达，带宽大但传输距离短。
现代高端频谱仪（如坤恒顺维KSW-VSA01）可覆盖2Hz-67GHz的超宽范围，这依赖于超外差式架构，通过混频器将不同频率的信号搬移到中频进行处理，从而实现宽频带覆盖。

二、分辨率带宽（RBW）：决定“能分清多近的两个信号”
RBW由中频滤波器的带宽决定，是频谱仪分辨相邻频率信号能力的关键。只有当RBW小于两个信号的频率间隔时，它们才能在屏幕上显示为两个独立的峰。
RBW的设置是一场权衡：
RBW越小：频率分辨率越高，能分辨更近的信号，同时能降低噪声基底，提升灵敏度，便于发现微弱信号。
RBW越大：扫描速度越快，但会降低分辨率和灵敏度。
因此，RBW并非越小越好。在需要快速扫描或观测宽带信号时，需适当增大RBW。现代数字中频滤波器（如KSW-VSA01采用的）能显著缩短扫描时间，优化这一权衡。
三、灵敏度：决定“能看到多微弱的信号”
灵敏度指频谱仪能检测到的最小信号，通常用显示平均噪声电平（DANL）来衡量。信号必须高于这个内部噪声基底才能被识别。
影响灵敏度的核心因素有三点：
1.噪声系数：前端电路固有噪声，越小越好。
2.分辨率带宽（RBW）：噪声功率与RBW成正比，RBW每减小10倍，噪声降低10dB。
3.输入衰减：衰减越大，信噪比越低，灵敏度越差。
为观测微弱信号，可采取以下操作：
将输入衰减设为0dB。
开启前置放大器以改善噪声系数。
将RBW设为最小值。
使用视频带宽（VBW）或轨迹平均平滑噪声。
坤恒顺维KSW-VSA01的本底噪声低至-171dBm/Hz，使其具备卓越的弱信号检测能力。
️ 四、动态范围：决定“能同时看到强弱信号”
动态范围指频谱仪能同时准确测量的最大信号与最小信号之间的幅度差。在现实场景中，强信号（如主载波）和弱信号（如杂散发射）往往并存，大动态范围至关重要。
其上限和下限分别受以下因素限制：
上限（强信号端）：由1dB压缩点（P1dB）决定，超过此点仪器进入非线性区，信号失真。
下限（弱信号端）：由本底噪声（即灵敏度）决定。
失真产物：强信号会产生三阶交调失真等虚假信号，可能掩盖附近的微弱真实信号，这也是限制动态范围的关键因素。
优化动态范围需要根据测试目标灵活调整输入衰减：测大信号时适当增加衰减以避免过载和失真，测小信号时则需减小衰减以保证灵敏度。
五、实时带宽（RTBW）：决定“能捕捉多快的瞬态信号”
RTBW是区分传统扫频式与实时频谱仪的关键。传统仪器通过扫描依次测量不同频率，存在“盲区”，容易错过快速变化的瞬态信号。
实时频谱仪则通过高速ADC对一段宽带频谱进行连续、无间隙的采样和FFT处理，确保不丢失任何信号事件。其核心优势在于：
捕捉瞬态信号：如跳频通信、雷达脉冲、开关机瞬间的干扰等。
提供强大分析工具：

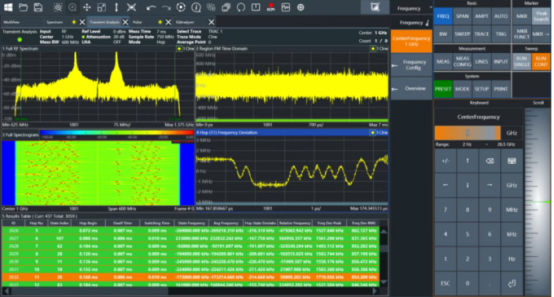

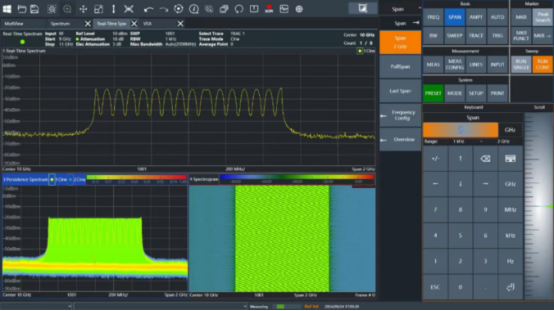

a.瀑布图：以三维（频率-时间-幅度）色彩图展示频谱随时间的变化，瞬态信号一目了然。
b.频率模板触发：当信号满足自定义的频率/幅度条件时，仪器自动触发捕获，非常适合定位偶发干扰。
