光伏电站直流汇流箱改造远程监控监测数据采集方案

1、新直流汇流箱具备以下特点：

1）高可靠性

选用光伏专用防雷浪涌保护器，能保护光伏设备免受雷击损坏，辅助电源由PV组串供电，只要有任何一组PV组串正常工作就可以让辅助电源正常工作，保证监控模块正常工作。

2）汇流箱功能

测量组串电流

测量汇流后电压，电压精度0.5%

测量箱内工作温度

组串异常报警（过电压、欠电压、过电流、欠电流、反向电流）

浪涌保护器故障报警

柱状图显示参数，便于运维检查

3）灵活配置

输入组串数 4～24可选配；

便捷的通讯功能：

4G/wifi远程传输数据，上传到监控平台。

安装维护简单、方便，使用寿命长。

2、汇流箱内部结构：

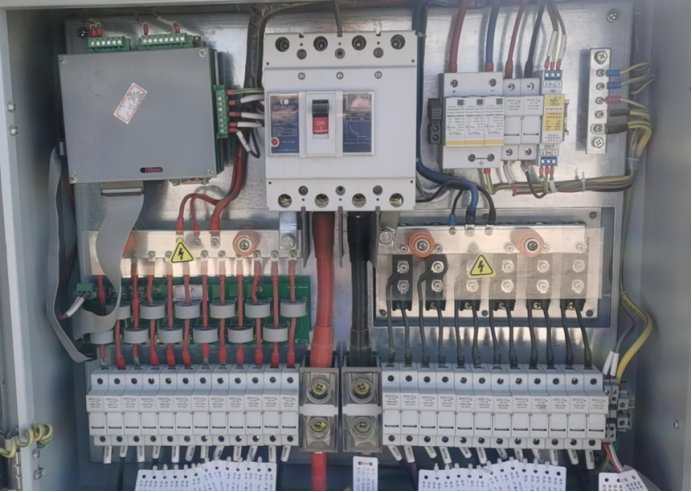

南自汇流箱内部图

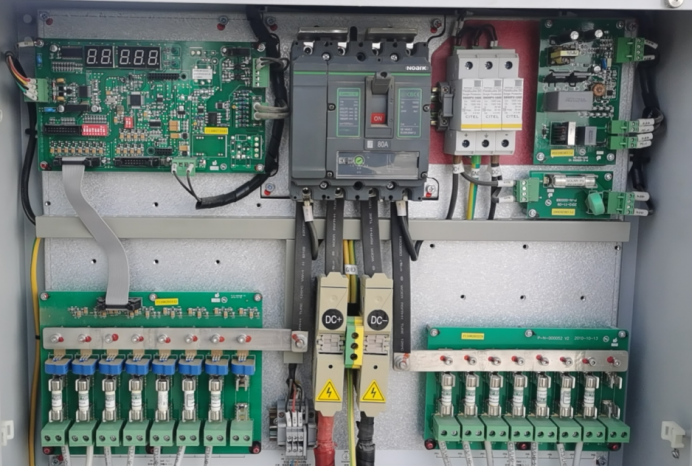

阳光汇流箱内部图

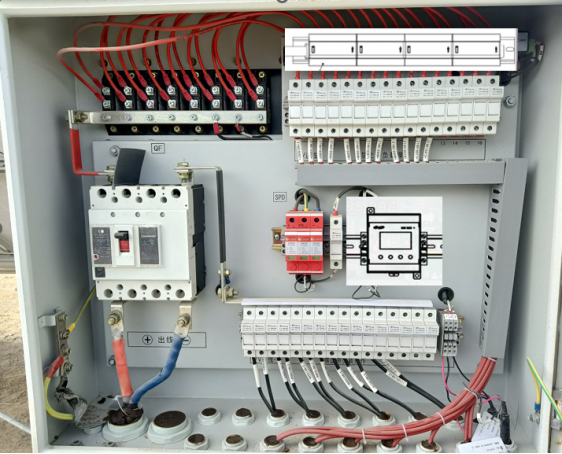

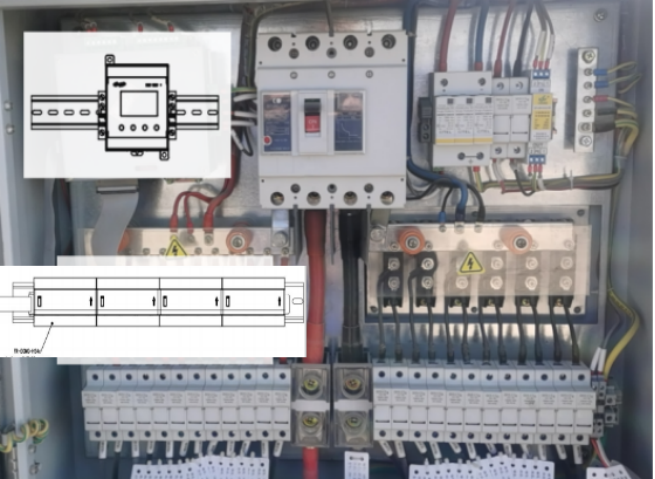

改造后效果图：

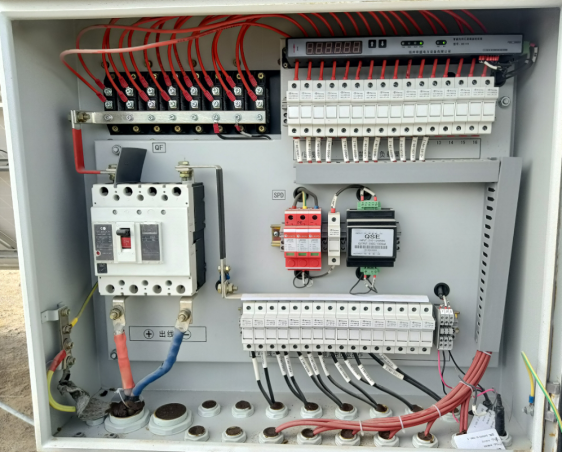

其他厂家汇流箱

3、监测装置（英文界面）

为了可以监控汇流箱的运行数据及状态，配置了一套智能模块和采集模块组成监测装置。

智能监测装置运用于光伏汇流箱中，主要功能为检测光伏发电的各支路电流及汇流电压，检测光伏汇流回路的运行情况，提供故障报警信息。可实现远程监测功能。

智能监测装置模块可实现对每路电流数值、直流电压数值的监测，对组串过压(欠压)报警、过电流报警，浪涌保护器(SPD)故障报警，并由通讯设备上传至通讯监控终端进行远程数据读取和分析。

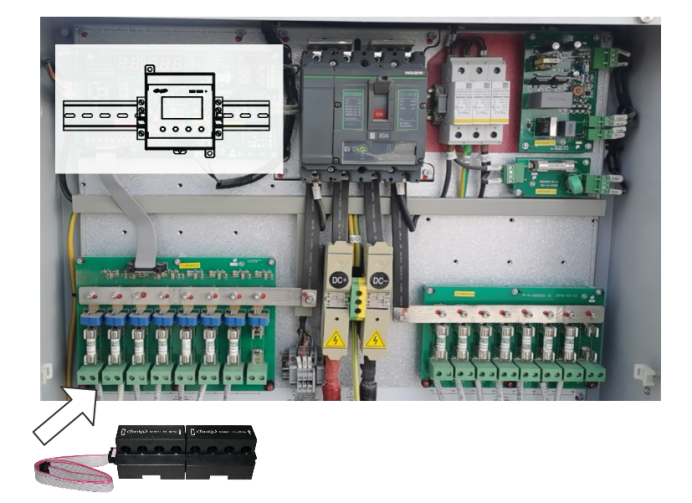

（1）采集模块及接线介绍

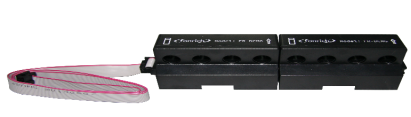

霍尔电流传感器模块采用级联方式,支持4~24个通道的电流监测.具体说明和连接方式参考下图(以8通道为例).

(2)无线监测模块及接线介绍

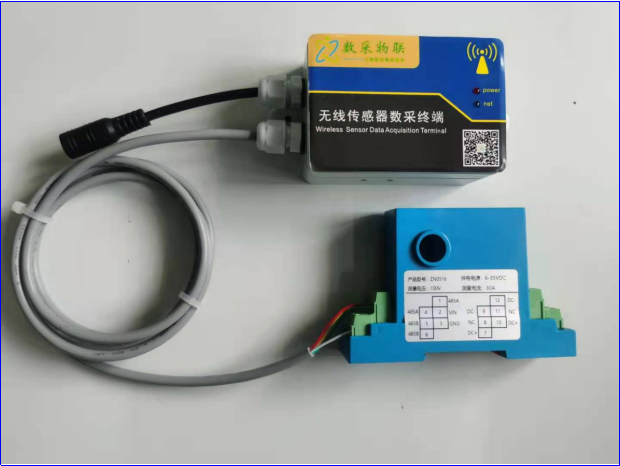

无线直流电压电流监测器

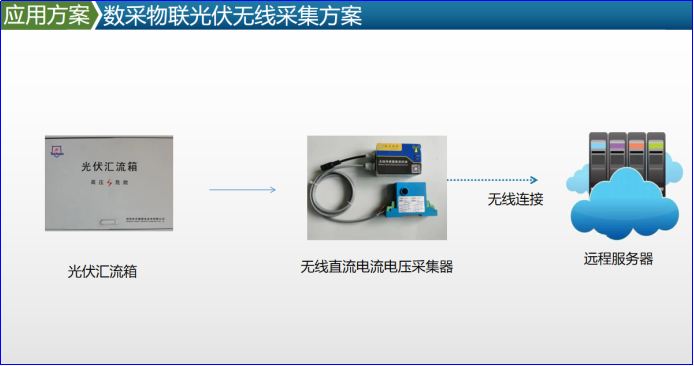

汇流箱监测装置运用霍尔传感器原理监测电流，电压、发电量等数据，可以将数据通过WiFi/4G 等方式安装http/mqtt协议传输到指定的监测平台。也可以对接第三方云平台。

安装辅材：

1. 标准导轨DIN35
2. 电源线：汇流排到主机“+，-”极
3. 信号线：防雷器、断路器到主机的开关量端子
