DLP781NE 0.78 1080P 数字微镜器件：技术解析与应用指南

在电子显示技术的领域中，数字微镜器件（DMD）作为关键的组成部分，一直推动着高亮度、高分辨率显示系统的发展。今天，我们就来深入探讨德州仪器（TI）的 DLP781NE 0.78 1080P 数字微镜器件，了解它的特性、应用以及设计要点。

文件下载：dlp781ne.pdf

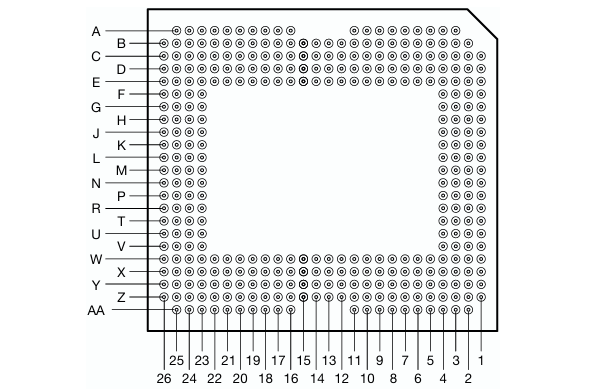

器件特性剖析

微镜阵列参数

DLP781NE 采用了 0.78 英寸对角线微镜阵列，具有全高清（1920 × 1080）的显示分辨率，微镜间距为 9.0µm，倾斜角达到 ±14.5°，还支持角落照明。这些参数使得它能够实现清晰、细腻的图像显示，为高要求的显示应用提供了基础。

高亮度适配能力

该器件支持高光功率密度，高达 40W/cm² 的总光功率密度，非常适合用于高亮度大型场馆显示器。这意味着在大型场所的显示需求中，DLP781NE 能够提供足够的亮度，确保观众在不同位置都能清晰看到显示内容。

数据传输与系统支持

DLP781NE 配备 2xLVDS 输入数据总线，支持高达 120Hz 的全高清分辨率。同时，TI DLP® 0.78 英寸全高清芯片组由 DMD、DLPC4430 显示控制器、DLPA300 微镜驱动器以及 DLPA100 电源和电机驱动器组成，为设计人员提供了完整的系统解决方案，有助于缩短设计周期。

应用领域拓展

DLP781NE 的应用范围广泛，涵盖了大型场馆投影仪、智能投影仪、企业投影仪以及数字标牌等领域。在这些应用中，它能够充分发挥其高亮度、高分辨率的优势，为用户带来出色的视觉体验。

规格参数详解

绝对最大额定值

了解器件的绝对最大额定值对于确保其安全可靠运行至关重要。DLP781NE 在电压、温度等方面都有明确的限制，例如，LVCMOS 核心逻辑电源电压 VDD 范围为 -0.5V 至 2.3V，阵列工作温度范围为 0℃ 至 90℃ 等。超出这些范围可能会导致器件永久性损坏，因此在设计过程中必须严格遵守。

推荐工作条件

为了实现器件的最佳性能，推荐工作条件给出了更精确的参数范围。如 VDD 和 VDDI 的推荐电压为 1.65V 至 1.95V，VCC2 为 9.5V 至 10.5V 等。在实际应用中，尽量使器件工作在这些推荐条件下，以保证其稳定性和可靠性。

热信息与电气特性

热信息方面，DLP781NE 的热阻为 0.55°C/W，这意味着在散热设计时需要考虑如何有效地将热量散发出去，以维持器件在合适的温度范围内工作。电气特性则包括了电源电流、功率等参数，这些参数对于电源设计和功耗评估非常重要。

设计要点与注意事项

电源供应

DMD 的正常运行需要 VDD、VDDI 和 VCC2 电源，并且电源的上电和下电顺序必须严格遵循规定。上电时，VDD 和 VDDI 要先启动并稳定，然后再施加 VCC2；下电时则相反。不遵守这些顺序可能会影响器件的可靠性和寿命。

布局设计

在 PCB 布局设计中，由于 DLP781NE 是高速多层 PCB，需要注意信号的阻抗匹配、布线长度等问题。例如，LVDS 信号的阻抗要求为 100Ω ±10% 差分，其他信号为 50Ω ±10%。同时，要合理安排电源层和接地层，以减少干扰。

光学设计

在光学设计方面，要注意数值孔径和杂散光控制、光瞳匹配以及照明过填充等问题。TI 建议照明光学和投影光学的数值孔径定义的光锥角要相同，光瞳要尽量对齐，以避免对比度下降和图像出现瑕疵。

总结

DLP781NE 数字微镜器件以其出色的特性和广泛的应用前景，为高亮度全高清显示系统提供了优秀的解决方案。在设计过程中，电子工程师需要充分了解其规格参数和设计要点，严格遵守相关要求，才能发挥出该器件的最佳性能。希望通过本文的介绍，能为大家在使用 DLP781NE 进行设计时提供一些有价值的参考。大家在实际设计过程中遇到过哪些问题呢？欢迎在评论区分享交流。
