汽车电子应用新选择——ON Semiconductor NCV8760C LDO稳压器深度解析

在电子工程师的日常设计工作中，为不同的应用场景挑选合适的低功耗、高性能稳压芯片是一项常见且重要的任务。今天我们要深入探讨的是 ON Semiconductor 推出的一款极具特色的芯片——NCV8760C，一款专为汽车和电池供电的消费电子设备打造的精密超低静态电流（Iq）低压差（LDO）电压调节器。

文件下载：onsemi NCV8760C LDO稳压器.pdf

芯片概述与特性亮点

基本参数与应用适配

NCV8760C 提供 5V 和 3.3V 两种固定输出电压选项，输出电压精度可达 ±2.0%，最大输出电流为 150mA。其典型静态电流低至 18μA，这一特性使得它在需要低静态电流的汽车应用中表现卓越，能有效降低整体功耗，延长电池续航时间。它还集成了复位和延迟时间选择等控制功能，非常适合为微处理器供电。

多维度特性优势

• 输出电压与精度：3.3V 和 5V 的输出电压选项，能满足大多数微处理器和其他电子设备的供电需求。±2.0% 的输出电压精度确保了稳定的供电质量，为设备的稳定运行提供了保障。
• 低静态电流与低功耗：典型的 18μA 静态电流，有效降低了功耗，特别是在待机或低负载状态下，能大幅节省电量。对于汽车应用和电池供电的消费电子产品来说，这意味着更长的电池续航和更低的发热。
• 高集成度控制功能：具备复位和延迟时间选择功能，使得 NCV8760C 能够与微处理器完美配合。复位功能可在电压异常时及时复位微处理器，确保系统的稳定性；延迟时间选择则允许用户根据具体应用需求调整复位延迟时间，增强了系统的灵活性。
• 保护功能完善：具备热关断和限流保护功能，有效保护芯片免受过热和过流损坏。热关断功能在芯片温度过高时自动关闭输出，待温度降低后再恢复工作；限流保护则确保输出电流不超过安全范围，提高了芯片的可靠性和稳定性。
• 电磁兼容性良好：符合 EMC 标准，采用无铅和 RoHS 合规封装，减少了对环境的影响，同时也降低了电磁干扰对其他电子设备的影响。

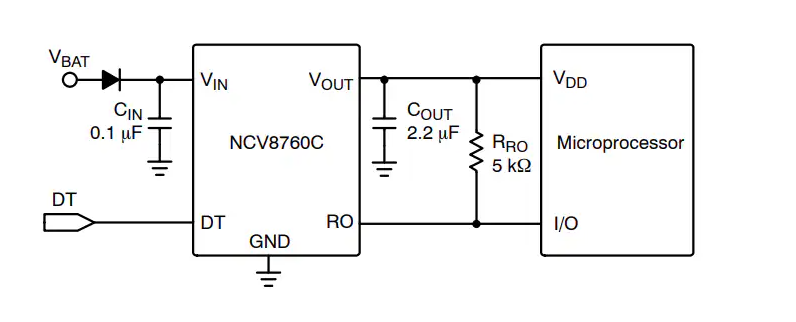

典型应用

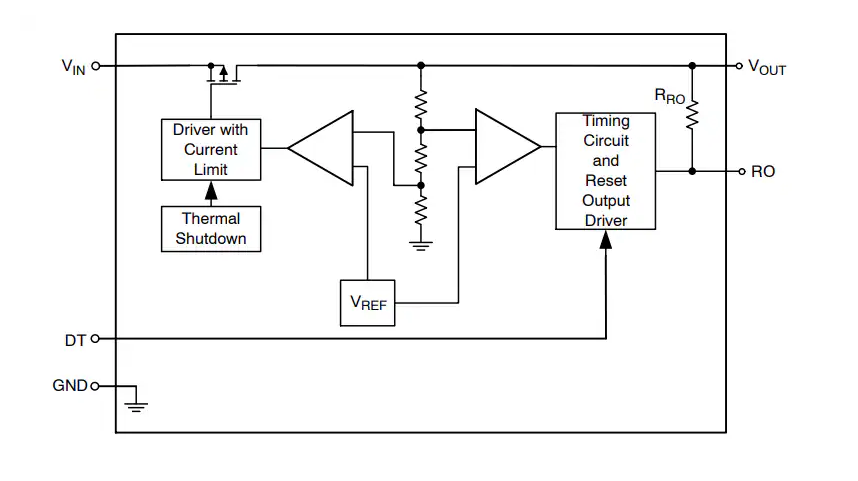

框图

引脚定义与电气特性

引脚功能详解

引脚	符号	功能
1	VIN	输入电源电压，需在 IC 处连接一个 0.1μF 的旁路电容到地。
2	RO	复位输出，通过内部 30kΩ 上拉电阻连接到 VOUT。当 VOUT 从其标称电平下降超过 7% 时，RO 变为低电平。
3, Tab	GND	接地
4	DT	复位延迟时间选择，可短接到地或连接到 VOUT 来选择复位延迟时间值。
5	VOUT	稳压输出电压，典型应用中需连接一个 2.2μF 的电容到地。

电气特性参数

文档中详细列出了 NCV8760C 在不同条件下的电气特性参数，包括输出电压、线路调节、负载调节、压差电压、静态电流、电流限制、电源抑制比（PSRR）等。这些参数为工程师在设计电路时提供了重要的参考依据，确保芯片在各种工作条件下都能满足设计要求。

工作原理与详细操作说明

输出电压稳定性

输出电压的稳定性主要取决于输出电容的选择。NCV8760C 设计用于与低等效串联电阻（ESR）的陶瓷电容配合使用，使用 1μF 及以上、ESR 低于 5Ω 的电容时，输出电压稳定。较大的电容值有助于提高噪声抑制和负载调节瞬态响应。

电流限制保护

VOUT 上设有电流限制功能，最小规格为 205mA，可在两种条件下（VOUT = 96% × VOUT_NOM 和 VOUT = 0V）进行测试。在考虑热芯片温度并将其保持在 150°C 以下的情况下，该芯片可工作至 205mA。负载小于 205mA 时，不会触发复位（RO）。

复位输出与延迟时间选择

复位输出（RO）引脚提供复位信号，当输出（VOUT）电压低于复位阈值时，RO 变为低电平，为微处理器提供失调状态反馈。复位延迟时间可通过选择不同的芯片型号和 DT 引脚的状态来进行调整，DT 引脚在 VOUT 上升超过 VRT + VRH 电压后的 24μs 内进行采样，不建议在“DT 稳定”时间窗口内更改 DT 逻辑电平。

热关断功能

当芯片温度超过热关断阈值时，会触发热关断事件，VOUT 关闭，RO 变为低电平。芯片将保持此状态，直到芯片温度降至关断阈值（典型值 175°C）减去滞后因子（典型值 10°C）以下，然后输出开启，RO 在复位延迟时间后变为高电平。

应用领域与订购信息

广泛的应用场景

NCV8760C 适用于多种汽车和电池供电的消费电子应用，如车身控制模块、仪表和集群、乘员保护和舒适系统、传统动力总成等汽车领域，以及电池供电的消费电子产品。

订购信息与注意事项

文档提供了详细的订购信息，包括不同型号的输出电压、复位延迟时间、封装形式和包装规格等。同时，还提醒用户注意一些设计和使用上的要点，如 VIN 和 GND 印刷电路板走线应尽量宽，外部组件应尽量靠近设备以提高 EMC 性能等。

总结与建议

总的来说，NCV8760C 以其低静态电流、高精度输出、丰富的控制功能和完善的保护机制，成为汽车和电池供电消费电子应用中稳压设计的理想选择。在实际设计过程中，工程师们需要根据具体的应用需求，合理选择输出电压、复位延迟时间等参数，并注意 PCB 布局和外部组件的选择，以充分发挥该芯片的性能优势。

如果你在使用 NCV8760C 或其他类似芯片的过程中遇到任何问题，或者有独特的设计经验，欢迎在评论区分享交流。让我们一起在电子设计的道路上不断探索，创造出更优秀的产品！
