晶圆边缘曝光(WEE)关键技术突破:工艺难点与 ALE 光源解决方案

Hophotonix 来源:Hophotonix 作者:Hophotonix 2025-11-27 23:40 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

导语

晶圆边缘曝光(WEE)作为半导体制造关键精密工艺,核心是通过光刻胶光化学反应去除晶圆边缘多余胶层,从源头减少污染、提升产品良率。文章聚焦其四阶段工作流程、核心参数要求及光机电协同等技术难点。友思特 ALE 系列光源— 多紫外波长灵活适配光刻胶、精准稳定控光保障工艺一致性、长寿命低维护降低成本,为 WEE 工艺高效落地提供核心支撑,助力先进半导体制造提质增效。

一、WEE 技术原理

晶圆边缘曝光(WEE)是一项在半导体制造中,用于选择性去除晶圆边缘多余光刻胶的精密光学工艺。它的核心目的是消除边缘光刻胶因剥落或流动导致的污染,从而提升最终产品的良率。其技术根基在于光刻胶的光化学反应。


二、WEE 工作结构

基本流程是,高功率紫外光源系统(通常波长365nm)经遮光板形成特殊光斑照射晶圆边缘区域。承载台带动晶圆旋转,到达指定位置,激发光刻胶的光化学反应,使其在后续显影阶段溶解。对于正性光刻胶,曝光区域溶解度增加而被显影液去除;负性光刻胶则通过曝光形成交联保护层,保护边缘免受污染。

典型的WEE工艺流程包含四个阶段

1.光刻胶涂覆

通过旋涂工艺在晶圆表面形成均匀光刻胶层

2.选择性曝光

使用UV-LED等光源对边缘区域(典型宽度3mm)进行照射,避开功能区图形

3.显影处理

溶解已曝光光刻胶

4.清洗干燥

高速旋转甩干晶圆,消除残留显影液及污染物

三、核心参数要求

WEE技术要实现高精度和稳定性,对其核心部件有着明确的参数要求

光源系统:波长、曝光强度、稳定性、开关速度


光路结构:边缘锐度、均匀性

机械系统:定位、运动控制精度

四、工艺难点剖析

WEE工艺在实现过程中,主要面临以下几方面的技术挑战:

光、机、电的协同控制精度

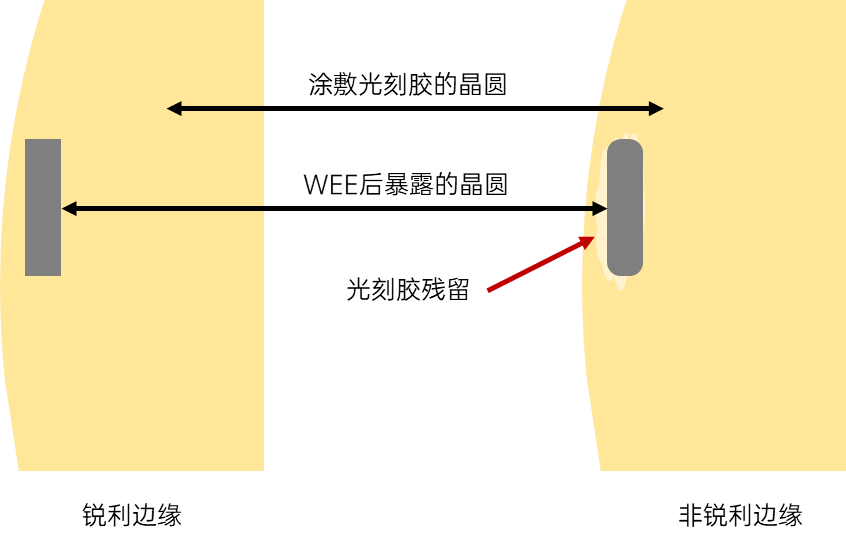

光源与光路因素:需要产生一个边缘锐利、能量均匀光斑。任何光斑的均匀性不佳或边缘模糊,都会直接导致光刻胶去除宽度不一。


控制因素:系统必须具备亚毫米级的运动控制精度和毫秒级的响应速度,确保光斑能实时、精准地追踪晶圆边缘,包括平边或缺口区域。

光源系统的瞬时稳定与长期可靠,曝光剂量的稳定性保证工艺一致性

光源因素:输出功率的瞬时波动和长期衰减都是严峻挑战。这要求光源必须具备精密的闭环反馈控制系统和功率补偿算法,以抵消老化带来的剂量漂移。相比较于汞灯,UVLED的长寿命和工作稳定性更适合用于WEE设备的集成


光路因素:高功率光源带来的热量会使光学元件因热膨胀而变形,导致光路偏移、光斑形变。优秀的热管理设计是维持光路长期稳定的关键。

在极限空间内的系统集成与工艺适配

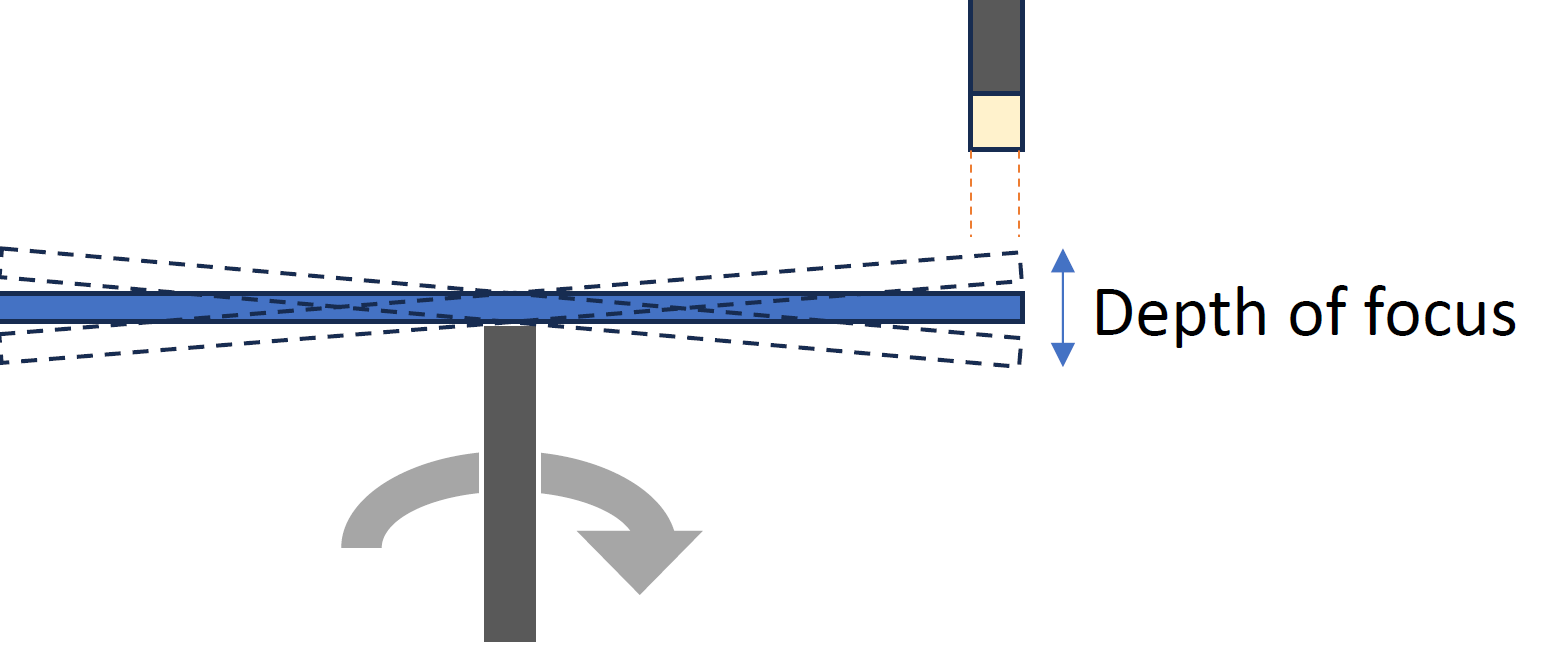

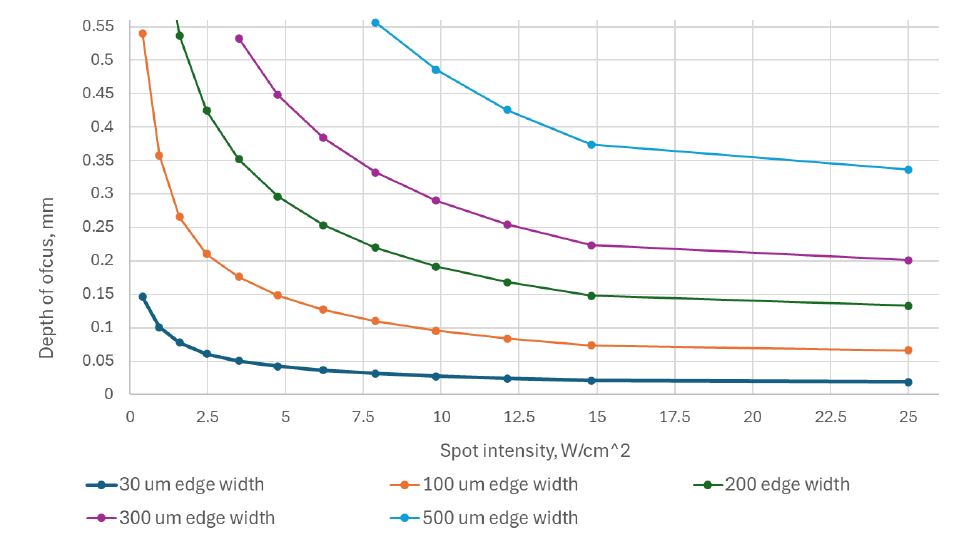

WEE模块并非独立设备,而是需要嵌入到空间极其有限的涂胶显影机中。需要将光源、复杂的光路、对位视觉系统和运动机构高度集成在一个紧凑的单元内。这对光学机械的紧凑型设计提出了极限要求。随着技术节点演进,需要不断优化曝光参数以适应新型光刻胶。系统还需能兼容处理不同翘曲程度的晶圆,确保在整条圆周上的焦平面一致,这对光路的自动对焦能力提出了更高要求。

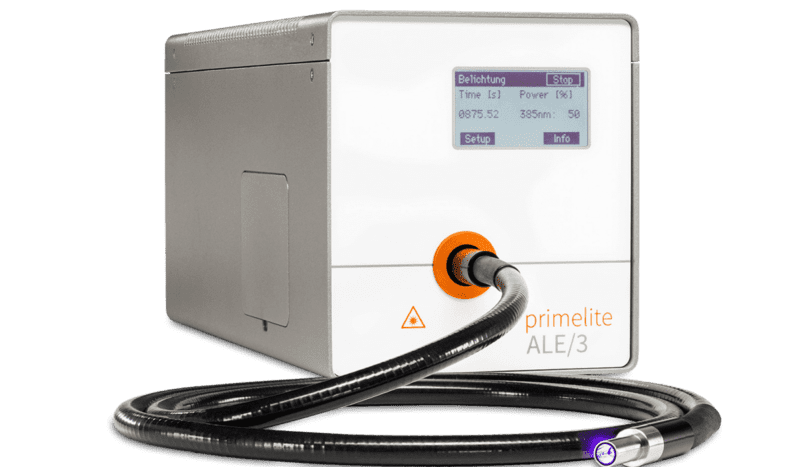

友思特 ALE系列光源


友思特ALE系列光源能够提供i线(365nm)、h线(405nm)和g线(436nm) 等多种紫外波长的输出,并且可以单独配置和控制,这使得它们能够灵活地适配不同类型的光刻胶,以达成最佳的曝光效果。

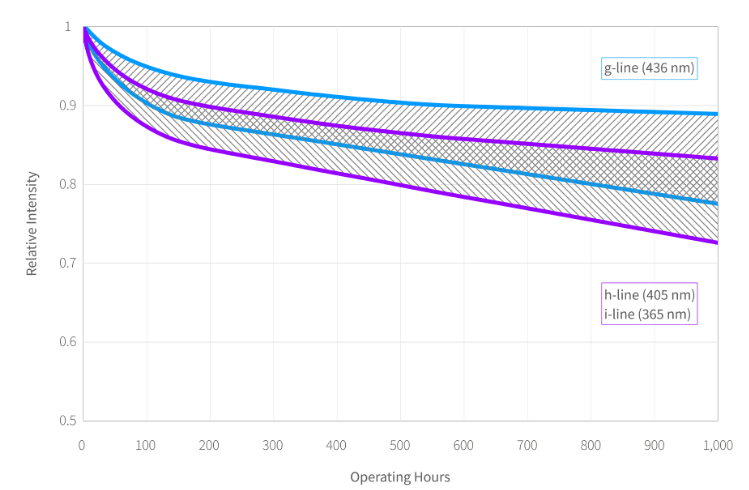

精准的曝光控制与高效稳定性:友思特光源能够实现极其精准的曝光剂量控制,这对于在高速旋转的晶圆上实现均匀、锐利的边缘曝光至关重要。同时,其采用的闭环控制系统能单独监控并实时调整每个LED模块的输出,确保了长时间工作下功率的稳定,保障了工艺的一致性和良率

长久的使用寿命与低维护成本:与传统汞灯相比,UV-LED光源本身具有更长的使用寿命,这使得配备友思特光源的WEE系统停机时间更短,维护成本显著降低。其模块化的设计也支持在现场对LED模块进行快速更换,进一步提升了设备运营效率。

通过精准移除边缘光刻胶,从源头上显著降低了因胶体剥落导致的晶圆表面污染和缺陷,直接提升了产品的良率。

增强工艺控制:光源出色的稳定性和可控性,使得WEE工艺参数更加稳定,重复性更高,为先进的半导体制造流程提供了坚实的工艺基础

审核编辑 黄宇
