晶台KL6N137高速光耦引脚解析与功能优势

在电子电路设计中，光耦合器（光耦）是实现电气隔离与信号传输的关键器件。KL6N137作为一款经典的高速光耦，凭借其10Mbps的传输速率和5000V的隔离电压，广泛应用于工业控制、通信设备及医疗仪器中。本文将详细解析其引脚功能与核心特性。KL6N137引脚图及功能描述

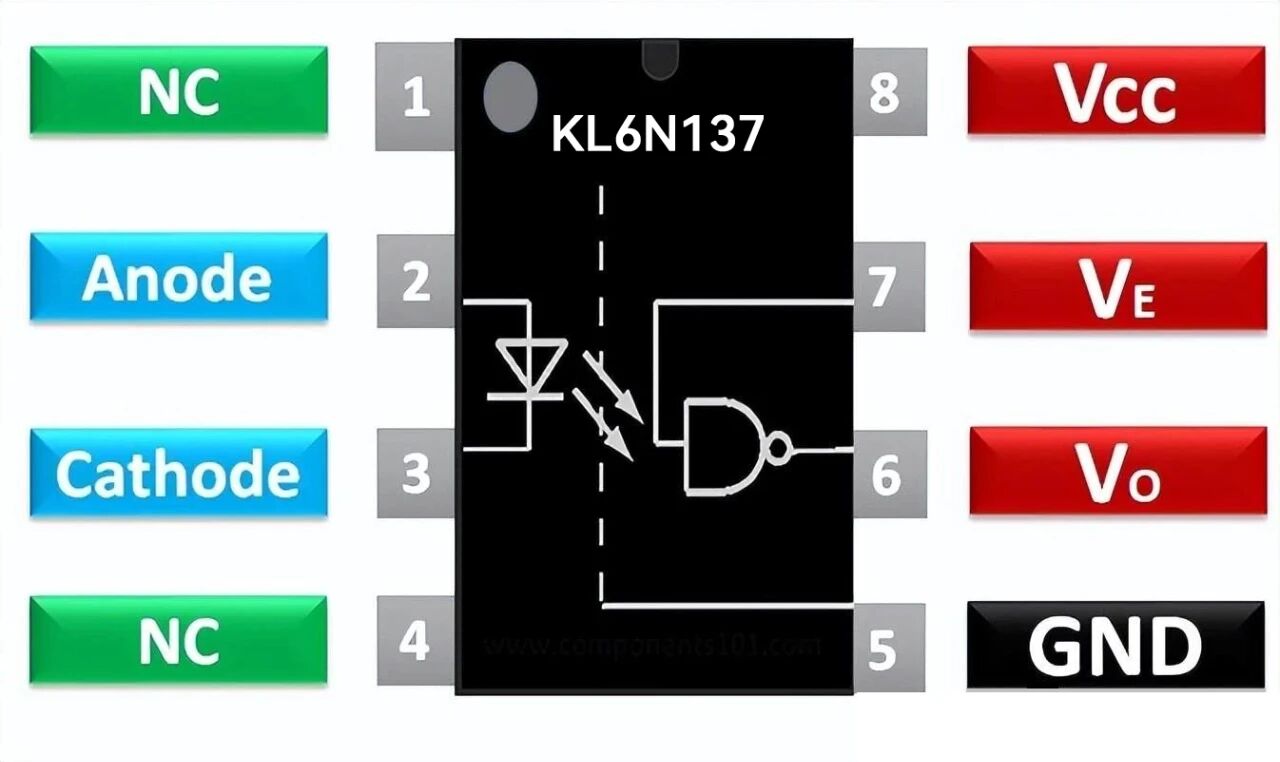

引脚序号	引脚功能	引脚描述
引脚1	数控	空引脚-不连接
引脚2	IR 阳极(A)	给IC的IR 提供逻辑输入，通过IR 传输发送输入数据
引脚3	IR 阴极(C)	用作与发射电路的公共地
引脚4	数控	空脚-不连接
引脚5	GND	光耗合器内 IR 接收器的接地引脚
引脚6	输出 (U0)	逻辑输出脚
引脚7	启动 (UE)	默认情况，通过上拉电阻启动
引脚8	电压	为IC供电

核心功能与优势

高速传输性能：
KL6N137支持最高10Mbps的数据速率，信号延迟低至75ns，满足高速数字通信需求，如串行总线隔离与A/D转换。

电气隔离能力：
内置5000Vrms隔离屏障，有效阻断地环路干扰与高压噪声，适用于工业现场总线隔离（如Profibus、DeviceNet）及医疗设备安全隔离。

抗干扰设计：

1. 集成噪声屏蔽层，共模瞬态抗扰度达10kV/μs，确保在复杂电磁环境中稳定工作。电源端（7脚）需并联0.1μF陶瓷电容滤波，抑制电源纹波。

灵活配置：

1. 通过调整输入限流电阻与输出上拉电阻，可适配不同电压与负载需求。使能端（8脚）支持动态控制输出状态，优化系统功耗。

晶台KL6N137以高速、高隔离度与低成本优势，成为电子工程师隔离设计的首选器件。通过合理配置引脚与外围电路，可充分发挥其在信号隔离与噪声抑制中的关键作用。
