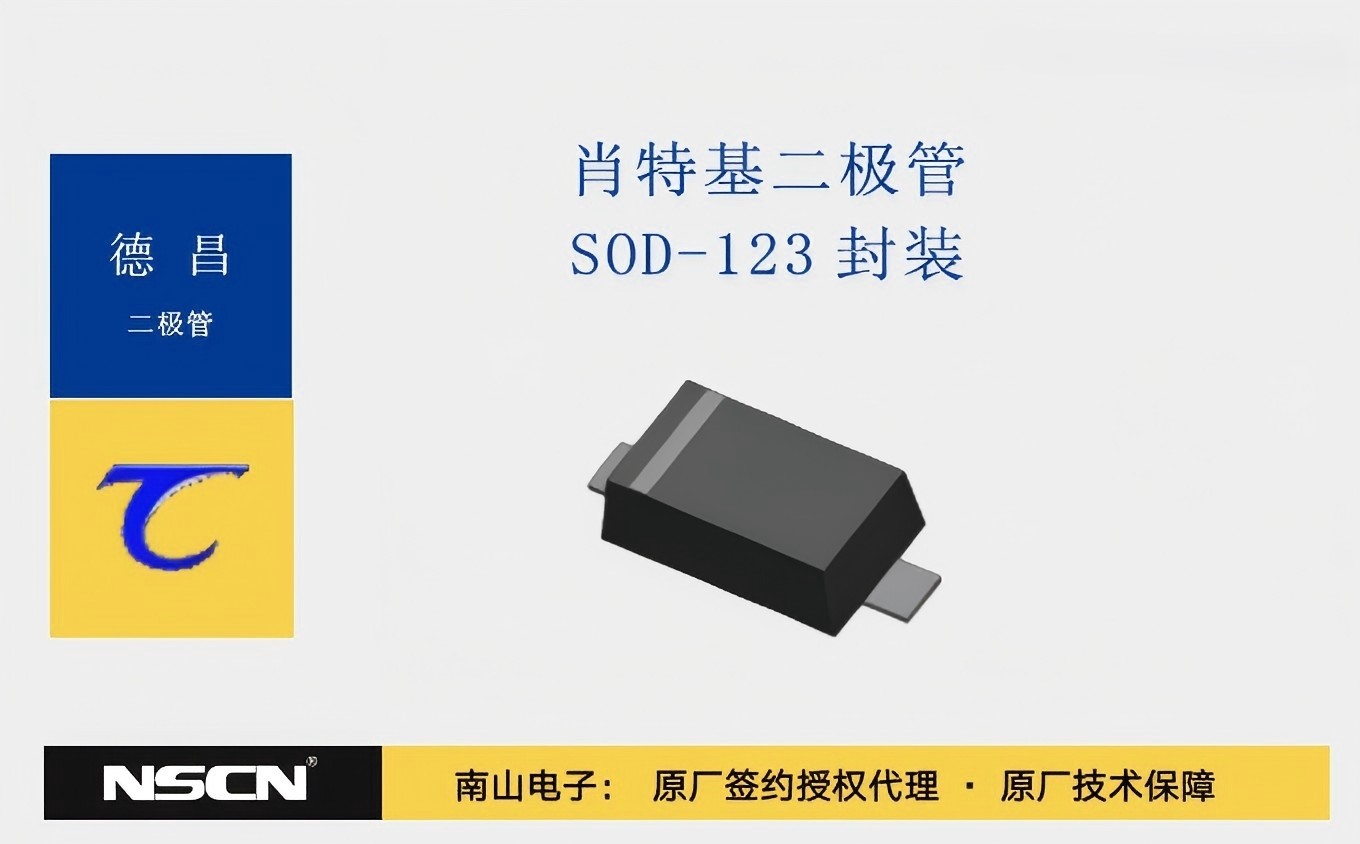

德昌SOD-123封装肖特基二极管选型指南与应用场景

在电子电路设计中，肖特基二极管作为高频、低功耗应用的理想选择，其选型至关重要。德昌推出的SOD-123封装肖特基二极管系列，凭借其低正向压降、快速反向恢复时间和高可靠性，广泛应用于电源管理、高频开关电源、信号整流等领域。今天由德昌授权代理商南山电子介绍德昌SOD-123封装肖特基二极管选型指南。

选型关键参数

耐压值（VRRM）

耐压值是肖特基二极管能够承受的最大反向电压。不同型号的耐压值不同：

B5819W和B5819WH的耐压值为40V。

SD103AW/BW/CW的耐压值为30V。

BAT42W、BAT43W和BAT54W的耐压值分别为40V、43V和54V。

正向电流（IF）

正向电流是二极管在正向导通时能够承受的最大电流：

B5819W和B5819WH的正向电流为1A。

SD103AW/BW/CW的正向电流为200mA。

BAT42W、BAT43W和BAT54W的正向电流为200mA。

正向压降（VF）

正向压降是二极管在正向导通时的电压降，越低越好，以减少能量损耗：

B5819W和B5819WH的正向压降约为0.9V。

SD103AW/BW/CW的正向压降约为0.3V。

BAT42W、BAT43W和BAT54W的正向压降约为0.3V。

型号	总功率（瓦特）	反向恢复电压（伏特）	浪涌正向电流（安培）	正向电压（伏特）	正向电压（在正向电流 IF 下）（毫安）	漏电流（微安）	漏电流（在反向电压 VR 下）（伏特）	反向恢复时间（纳秒）	封装
B5819WH	0.5	40	9	0.6	1000	1000	40	-	SOD-123
B5819W	0.5	40	9	0.6	1000	1000	40	-	SOD-123
SD103CW	0.4	20	2	0.6	200	5	10	-	SOD-123
SD103BW	0.4	30	2	0.6	200	5	20	-	SOD-123
SD103AW	0.4	40	2	0.6	200	5	30	-	SOD-123
BAT54W	0.4	30	4	0.4	10	2	25	5	SOD-123
BAT43W	0.4	30	4	0.4	10	0.5	25	5	SOD-123
BAT42W	0.4	30	4	0.4	10	0.5	25	5	SOD-123

选型建议

高频开关电源

推荐型号：B5819W、B5819WH

理由：这些型号耐压值较高（40V），正向电流为1A，能够承受较大电流，同时正向压降较低（0.9V），适合高频开关电源中对效率要求较高的场景。

低功耗设备

推荐型号：SD103AW/BW/CW

理由：这些型号的正向压降低（0.3V），耐压值为30V，适合低功耗设备中对能量损耗敏感的应用。

信号整流

推荐型号：BAT42W、BAT43W、BAT54W

理由：这些型号的耐压值分别为40V、43V和54V，正向压降低（0.3V），适合信号整流等高频应用。

考虑封装兼容性

SOD-123封装适用于高密度PCB设计，体积小，散热性能好。如果需要替换现有设计中的元件，请确保新选用的二极管能够适配原有的PCB布局。

关注工作温度范围

德昌SOD-123封装肖特基二极管的工作温度范围通常为-55°C至+125°C，能够适应各种严苛环境。

应用场景

高频开关电源

在高频开关电源中，B5819W和B5819WH可用于整流和续流，其低正向压降和高耐压值能够显著提高电源效率。

低功耗设备

在低功耗设备中，如便携式电子设备，SD103AW/BW/CW的低正向压降能够减少能量损耗，延长设备的续航时间。

信号整流

在高频信号处理中，BAT42W、BAT43W和BAT54W的快速反向恢复时间和低正向压降使其成为理想的信号整流元件。

汽车电子

在汽车电子领域，德昌SOD-123封装肖特基二极管也大有可为。例如，在车载充电器、电子控制单元（ECU）和传感器电源中，这些二极管能够承受汽车环境中的高电压瞬变和高温冲击，同时保持高效的能量转换。其高可靠性和宽温度范围（-55°C至+125°C）使其成为汽车电子系统中不可或缺的元件。

消费电子

在消费电子领域，如智能手机、平板电脑和智能家居设备中，德昌SOD-123封装肖特基二极管能够满足对小型化、高效能和高可靠性的严格要求。它们不仅能够实现高效的电源管理，还能在有限的空间内提供卓越的性能，助力设备实现更长的续航时间和更稳定的运行表现。

德昌SOD-123封装肖特基二极管系列凭借其低正向压降、快速反向恢复时间和高可靠性，适用于多种高频、低功耗应用场景。选型时，需根据具体的应用需求，综合考虑耐压值、正向电流、正向压降和封装兼容性等因素。德昌的这些型号能够满足从高频开关电源到低功耗设备的各种需求，是电子工程师和硬件开发人员的可靠选择。
