MAX4230–MAX4234系列高输出驱动满摆幅输入/输出运算放大器

MAX4230–MAX4234系列单/双/四、高输出驱动CMOS运放具有200mA的峰值输出电流，可满摆幅输入、输出，工作于2.7V至5.5V单电源。这些放大器的转换速率高达10V/?s，增益带宽积(GBWP)为10MHz。MAX4230–MAX4234既能驱动典型的头戴式耳机(32Ω)，也可以在无线手机中用来偏置RF功率放大器(PA)。

MAX4230采用5引脚SC70封装，具有关断模式的单运放MAX4231为6引脚SC70封装和1.5mm x 1.0mm x 0.5mm UCSP?封装和薄型?DFN封装。双运放MAX4233提供节省空间的10焊球晶片级封装(UCSP)封装，是目前占位面积最小的、具有关断模式的双运放。

这些运放专为PA控制电路而设计，用于无线手机中RF PA的偏置。MAX4231/MAX4233具有一种/SHDN，可驱动至低电平。这样可以在必要的时候完全关闭RF PA，防止无用信号进到RF天线中。

MAX4230系列具有低失调、宽频带和高输出驱动等特性，而封装仅为细小的2.1mm x 2.0mm SC70。这些器件满足汽车级工作温度范围(-40°C至+125°C)。

特性

●输出驱动电流可达200mA

●满摆幅输入和输出

●每运放电源电流1.1mA

●2.7V至5.5V单电源工作

●增益带宽积10MHz

●高压摆率：10V/us

●100dB电压增益(RL = 100kΩ)

●电源抑制比85dB

●输入过驱动时不发生相位反转

●对于高达780pF的容性负载保持单位增益稳定

●低功耗关断模式可将电源电流降至< 1uA以下

●5引脚SC70封装(MAX4230)和6焊球UCSP封装和6引脚薄型?DFN封装(MAX4231)

●10焊球UCSP封装(MAX4233)

应用

●音频汽车免提电话(工具包)

●数模转换缓冲器

●笔记本电脑/笔记本电脑/TFT板

●电机驱动器

●便携式耳机扬声器驱动器(32Ω)

●便携/电池供电产品的音频系统

●手机应用的射频PA偏置控制

●机顶盒

●声音端口/卡

●变压器/线驱动器

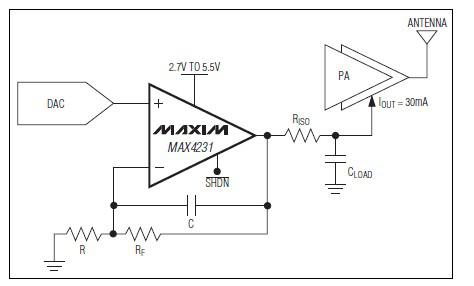

典型工作电路
