ADC128S052x 是一款低功耗、八通道 CMOS 12位模拟转数字设备 转换为吞吐量的转换器规定为 从200千每秒到500千千每秒。该转换器基于逐次近似寄存器 采用内部轨道保持电路的架构。它可以配置为最多可接受八人 输入信号位于IN0至IN7。
输出串行数据为纯二进制,兼容多种标准,例如 作为SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。
*附件:adc128s052-q1.pdf
ADC128S052x 可使用独立的模拟和数字电源。模拟 供给(V 一个 ) 的电压范围为2.7 V到5.25 V,数字电源 (V D ) 的电压范围可从2.7伏到伏特 一个 .正常功率 使用3伏或 5伏电源分别为1.6毫瓦和8.7毫瓦。关机功能会降低功率 使用3伏电源时功耗为0.06微瓦,使用5伏电源时为0.25微瓦。
ADC128S052x 采用 16 针 TSSOP 封装。ADC128S052是通过 工业温度范围扩展至–40°C至+105°C,同时ADC128S052-Q1被保证为 AECQ100 一级汽车温度范围为–40°C至+125°C。
特性
- 符合汽车应用资格
- AEC-Q100通过了以下成绩:
- 设备温度等级1:–40°C至
+125°C 环境工作温度
范围
- 设备温度等级1:–40°C至
- 八个输入通道
- 可变功率管理
- 独立模拟与数字电源
- 兼容SPI、QSPI、MICROWIRE和
DSP - 封装为16针TSSOP
- 转换速率:200 kSPS 到 500 kSPS
- DNL(V
一个= VD= 5 V) + 1.3 或 –0.9 LSB(最大值) - INL (V
一个= VD= 5 V) ±1 LSB(最大值) - 功耗
- 3伏电源 1.6 mW(典型)
- 5伏电源 8.7 mW(典型)
参数

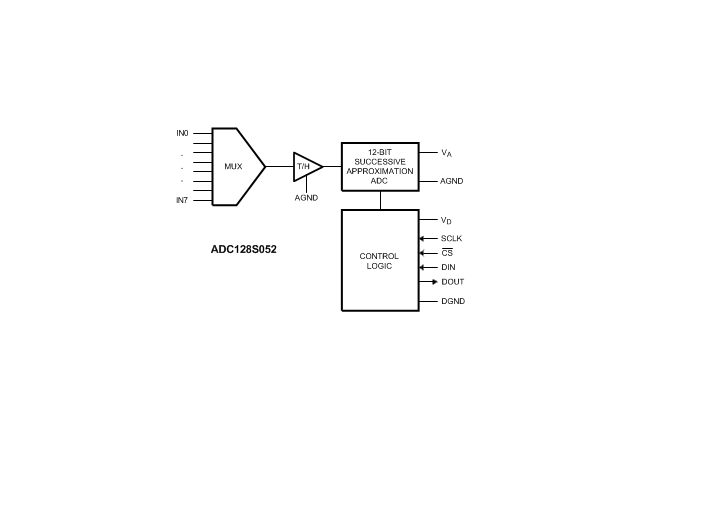

方框图

ADC128S052 与 ADC128S052-Q1 是德州仪器(TI)推出的 8 通道 12 位模数转换器(ADC),核心优势为高采样率、低功耗与广泛兼容性,适配汽车电子、医疗仪器、便携式设备等多场景信号采集,Q1 版本通过 AEC-Q100 车规认证,适用于严苛温度环境。
一、核心产品参数
1. 基础性能指标
- 分辨率与采样率 :12 位分辨率,无丢失码;采样率 200 kSPS
500 kSPS,SCLK 时钟频率支持 3.2 MHz8 MHz,单通道最高采样率可达 1 MHz(SCLK=16 MHz 时)。 - 动态性能 :5V 供电时,SINAD 典型值 73 dB,SNR 73 dBFS,THD 低至 - 89 dB,SFDR 达 91 dB;全功率带宽 11 MHz(5V)、8 MHz(3V),通道隔离度 81 dB,抗干扰能力强。
- 线性度 :积分非线性(INL)±1 LSB(最大值),微分非线性(DNL)+1.3/-0.9 LSB(5V),转换精度高。
- 输入特性 :8 路单端模拟输入,输入范围 0~VA(模拟电源电压),输入电容 33 pF(跟踪模式)/3 pF(保持模式),输入偏置电流 ±1 μA。
- 功耗与供电 :模拟电源(VA)与数字电源(VD)均为 2.7~5.25 V,且 VA≥VD;3V 供电时典型功耗 1.6 mW(500 kSPS),5V 时 8.7 mW;掉电模式功耗低至 0.06 μW(3V)、0.25 μW(5V)。
2. 环境与封装
- 工作温度:ADC128S052 为 - 40°C 至 105°C,ADC128S052-Q1(车规)为 - 40°C 至 125°C;
- 封装形式:16 引脚 TSSOP 封装(4.4mm×5.0mm),符合 RoHS 标准,引脚镀层为锡(SN),MSL 等级 1,峰值回流温度 260°C;
- ESD 防护:商用级 HBM±2500 V、MM±250 V;车规级 HBM±2500 V、CDM±250 V,满足多场景可靠性要求。
二、关键功能特性
1. 信号采集与转换
- 架构设计:采用逐次逼近寄存器(SAR)架构,内置采样保持电路,转换 + 采集总耗时 16 个 SCLK 周期,响应迅速。
- 通道选择:通过 3 位地址码(ADD2/ADD1/ADD0)选择 8 路输入通道,支持连续转换与突发模式,可灵活适配多通道轮询采集。
- 输出格式:二进制直码(Straight Binary),MSB 优先串行输出,兼容 SPI、QSPI、MICROWIRE 及主流 DSP 串行接口。
2. 功耗与模式控制
- 动态功耗管理:CS 引脚控制功耗模式,CS 高电平时进入掉电模式,低电平时启动转换,连续转换模式下自动在转换间隙低功耗运行。
- 突发模式:支持按需执行少量转换,其余时间保持掉电,可通过调整转换间隔平衡吞吐量与功耗。
3. 兼容性与接口
- 供电兼容:模拟与数字电源独立,支持 2.7V~5.25V 宽电压范围,适配不同系统供电设计;
- 数字接口:DOUT 高电平最小为 VD-0.5V,低电平最大 0.4V,支持与 3.3V/5V 微控制器直接对接,无需电平转换。
三、应用与设计要点
1. 典型应用场景
2. 硬件设计建议
- 供电与去耦 :VA 与 VD 需独立供电,VA 应先于或同步于 VD 上电,避免 ESD 二极管导通;电源引脚就近放置 1 μF+0.1 μF 陶瓷电容去耦,减少噪声耦合。
- 输入电路:建议在输入端串联 100 Ω 电阻 + 33 nF 电容组成单极点抗混叠滤波器,既抑制高频噪声,又吸收内部开关电荷反弹;信号源阻抗需低于 100 Ω,确保采样精度。
- 布局规范:模拟电路与数字电路分开布局,时钟线短且隔离,避免与其他信号线交叉;采用单一接地平面,模拟地与数字地单点连接,减少地弹噪声。
3. 软件与配置
- 通道配置:通过 DIN 引脚在 SCLK 上升沿写入 3 位通道地址,选择下一次转换的输入通道,默认通道为 IN0。
- 转换控制:CS 引脚下降沿启动转换,连续保持低电平可实现连续转换;每次转换需 16 个 SCLK 周期,前 3 个周期为采集阶段,后 13 个周期为转换阶段,数据在 SCLK 下降沿输出。
四、产品差异与选型适配
- 核心差异:ADC128S052-Q1 通过 AEC-Q100 Grade 1 车规认证,工作温度范围扩展至 - 40°C 至 125°C,其余电气性能与 ADC128S052 一致;
- 选型建议:普通工业、消费类场景选 ADC128S052;汽车电子、高温环境设备选 ADC128S052-Q1;需平衡功耗与采样率时,可通过突发模式或调整 SCLK 频率优化。
-
