‌Vishay Gen 5 600V/1200V 超快恢复整流器技术解析与应用指南

Vishay Semiconductors Gen 5 600V超快和极快整流器将低导通和低开关损耗完美结合在一起。该整流器设计用于提高高频转换器和软开关或谐振设计的效率。Gen 5 600V超快和极快整流器与采用SOT-227封装的铜基板隔离，有助于构建常见散热片和紧凑型组件。

数据手册；*附件：Vishay Semiconductors Gen 5 600V超快和极快整流器数据手册.pdf

Vishay Semiconductors Gen 5 600V超快和极快整流器专门设计用于提高PFC、EV/HEV电池充电站的输出整流级、太阳能逆变器的升压级以及UPS应用的效率。这些器件完全匹配MOSFET或高速IGBT，可与之配合使用。

特性

• 超快、经过优化的Qrr
• 同类最佳的正向电压降和开关损耗平衡
• 优化用于高速运行
• 最高工作结温：175°C
• 电隔离基板
• 在终端之间具有较大的爬电距离
• 简化机械设计，快速组装
• 设计和批准用于工业应用
• 正在进行UL认证

电路配置

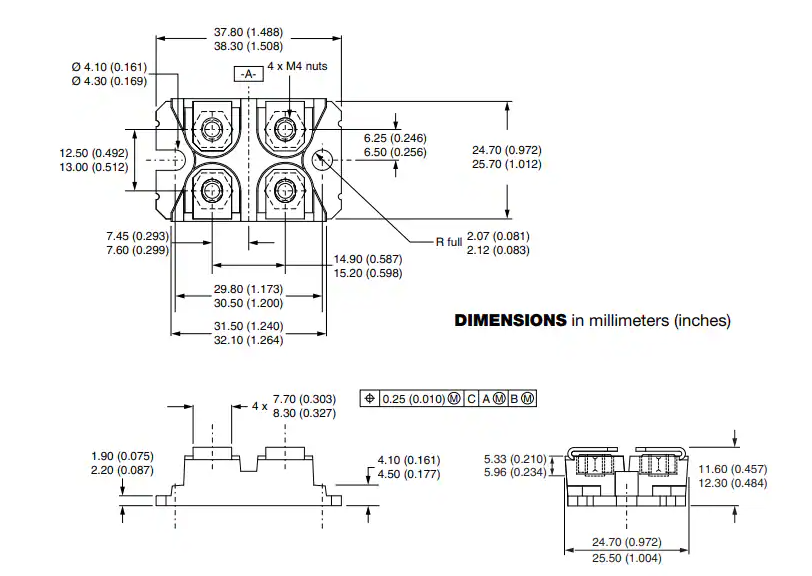

外形尺寸

‌Vishay Gen 5 600V/1200V 超快恢复整流器技术解析与应用指南‌

---

‌一、产品概述与技术亮点‌

Vishay Semiconductors 推出的 ‌FRED Pt® Gen 5‌ 系列超快恢复整流器，涵盖 ‌600V‌ 与 ‌1200V‌ 电压等级，采用紧凑型 ‌SOT-227‌ 封装，专为高效能源转换场景设计。其核心优势包括：

• ‌高效能损耗平衡‌：通过优化导通与开关损耗的权衡，显著提升高频转换器与软开关/谐振设计的效率。
• ‌高电流承载能力‌：单相桥配置支持 ‌30A@600V‌，双二极管配置支持 ‌60A~300A@600V/1200V‌。
• ‌高温适应性‌：工作温度可达 ‌**+175°C**‌，适用于严苛环境。
• ‌兼容性‌：可与 ‌MOSFET‌ 或高速 ‌IGBT‌ 协同工作，简化系统设计。

---

‌二、关键电气参数与性能对比‌

‌1. 型号规格表‌

型号	配置	耐压 (VR)	正向压降 (VFM)	平均电流 (IFAV)	恢复时间 (trr)	反向恢复电荷 (Qrr)	速度等级	热阻 (RthJC)
VS-U5FH30BA60	单相桥	600 V	1.6 V	30 A	57 ns	300 nC	H-type	1.39 °C/W
VS-U5FH60FA60	双二极管	600 V	1.37 V	60 A	61 ns	400 nC	H-type	0.95 °C/W
VS-U5FX60FA120	双二极管	1200 V	2.91 V	30 A	41 ns	800 nC	X-type	1.10 °C/W

‌2. 核心技术特性‌

• ‌速度分级‌：
  • ‌ H-type（超快） ‌：优化导通损耗（如 VS-U5FH150FA60 的 VFM 低至 1.34V）。
  • ‌ X-type（极快） ‌：侧重快速恢复（如 VS-U5FX120FA120 的 trr 仅 46ns）。
• ‌热管理‌：SOT-227 封装基板与半导体隔离，支持共用散热器，实现紧凑组装（热阻最低达 ‌0.35°C/W‌）。

---

‌三、应用场景与设计指南‌

‌1. 典型应用领域‌

• ‌电动汽车/混合动力车充电站‌：用于 PFC 和输出整流阶段。
• ‌太阳能逆变器‌： booster 级电路中的高效整流。
• ‌ 不间断电源（UPS） ‌：高频转换器的效率提升。

‌2. 选型建议‌

• ‌高效率需求场景‌：优先选择 H-type 以降低导通损耗（如 VS-U5FH150FA60）。
• ‌高频开关场景‌：选用 X-type 以最小化恢复时间（如 VS-U5FX60FA60）。
• ‌热设计要点‌：根据 RthJC 计算散热需求，确保结温不超过 175°C。
