【产品介绍】L-Edit Photonics：西门子数字化工业软件的流畅的以版图为中心的设计流程

支持西门子PDK和iPDK

支持与第三方IP的互操作性

完整的层次化物理版图编辑器

提供Calibre物理验证工具的标准接口

支持曲线多边形和任意角度图形

快速渲染

自动抓取特征点可快速、准确的完成版图

独立的平台，支持Windows和Linux

易于使用：直观且容易上手

Photonics特有的优势

支持产品级光芯片设计

以版图为中心的流程，内置网表

生成和编辑波导：

-波导长度编辑

-多种波导类型

-波导交叉插入

PDK可从多家光子晶圆代工厂获得

• 支持多种光子仿真器

以版图为中心的设计流程

L-Edit Photonics软件以版图为中心的设计流程可带来显著的效率提升。这意味着，设计师可以直接在版图编辑器中完成所有工作。当设计处于需要运行仿真的状态时，可以直接从L-Edit Photonics创建网表。

这种以版图为中心的设计流程无需创建原理图，从而在设计流程中节省了大量时间，因为版图是最重要的设计数据库。这样生成的网表支持西门子的所有光仿真软件合作伙伴。如果设计包含电气和光学元器件，则网表还支持西门子的晶体管级和混合模式仿真器。

原理图驱动的光芯片设计流程

对于想要使用传统定制IC设计流程的设计人员，S-Edit可用于创建原理图。对于更大型的设计，L-Edit IC中提供了原理图驱动的版图流程，其中包含与L-Edit Photonics相同的所有光芯片版图功能。

L-Edit Photonics是一个综合的光芯片物理设计环境。它基于广泛用于IC和MEMS设计的版图编辑器。

光芯片设计创建

使用L-Edit Photonics创建光芯片版图非常简单。首先，设计师需要放置光子元器件。然后，创建波导以连接这些元器件。支持的波导类型包括：带状波导、脊型波导和分段组合。此外，波导可以通过输入准确数据的方法定义其有效长度。

电子元器件也可以手动布局并根据需要互连，以连接到光子PCell中的加热器和外部电气组件。

与Calibre集成

L-Edit Photonics推出Calibre Interactive以推动物理验证。设计师可以直接启动的Calibre工具包括：

Calibre nmDRC软件，用于设计规则检查

Calibre nmLVS软件，用于版图与原理图检查

Calibre xACT软件，用于寄生效应提取

Calibre LFD软件，用于光刻友好设计，可找出光刻热点

Calibre RVE软件，可查看结果和突出显示网络和器件，并在L-Edit Photonics中交互显示

支持与其他EDA流程互操作

L-Edit Photonics是基于OpenAccess构建的，因此，设计数据可以与支持OpenAccess的其他任何版图工具互换。

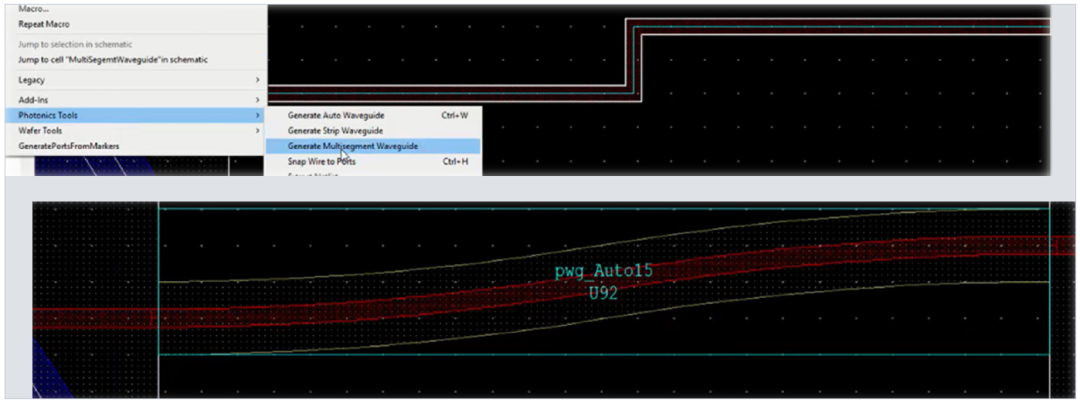

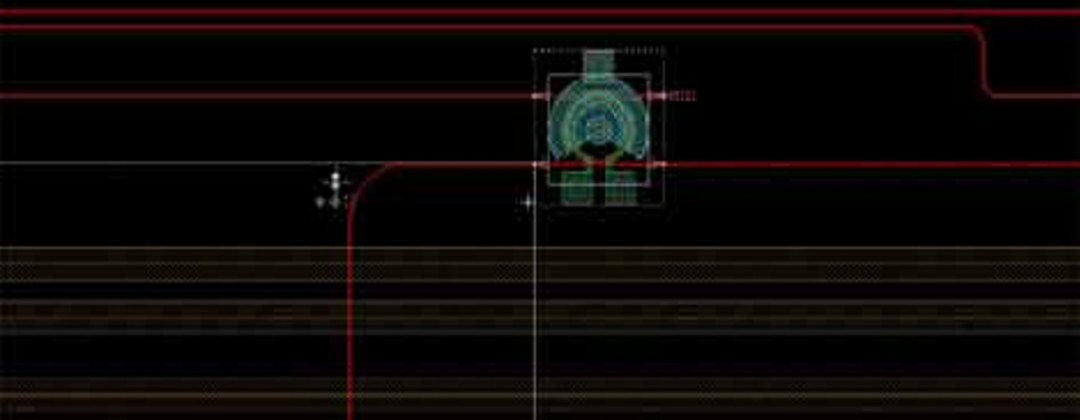

在L-Edit Photonics中创建波导的过程包括两步。首先，创建连接两个元器件的正交布线。然后，通过按下热键，即可根据工艺将该布线转换成具有适当曲率的波导。

晶圆代工厂支持

L-Edit Photonics支持西门子格式的PDK和可互操作的行业标准iPDK。PDK可从多家光子晶圆代工厂获得。

设计人员还可以创建自己的元器件或创建自己的PDK。

需求

Windows和Linux系统都支持L-Edit Photonics。
