雷达液位计测量方式因其测量量程大、安装方便、维护量低且不受介质的质量、密度、压力、温度等变化的影响,可靠性和精度高,已被广泛地认可。近几年来,雷达液位计的价格也逐渐降低,使很多普通的用户开始采用雷达液位计作为大型储罐液位测量方案。对于雷达液位计的测量方式,目前主要有调频连续波(FMCW)和脉冲法两种技术。
(1)采用FMCW方法时,雷达是基于FMCW的频率差进行测量,即使用同步调频技术,发射器和接收器安装在储罐顶部,发射器向液面发射频率经过线性调制的微波信号,当微波信号向下传播到液面后被反射回接收器时,由于时间延迟,微波信号的频率发生改变,通过接受到的反射波与发射波的频率差,计算出雷达波通过的距离。一般来说,调频范围越大测量距离越远,线性度越好,分辨率越高。当微波信号向下抵达液体表面并重新返回时,发射信号已经轻微改变。当把发射信号与接收信号混合时,产生一种与液体表面距离成比例的低频信号。这种测量方法可提供高精度的测量值。

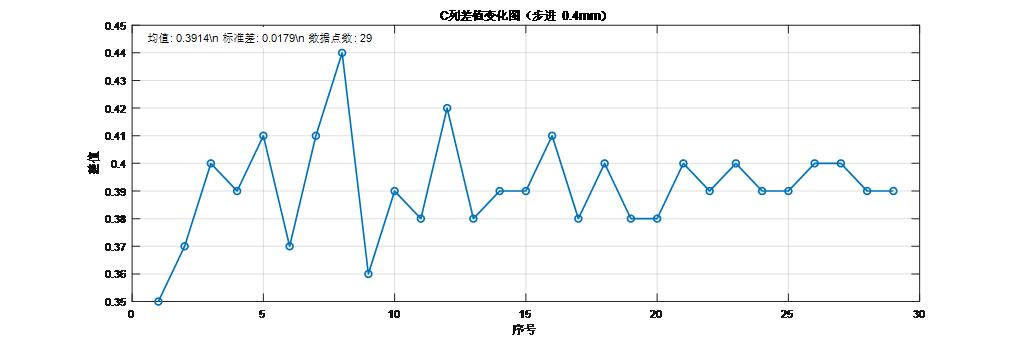

(2)采用脉冲法时,测量脉冲波到达液体表面并返回所用的时间。脉冲雷达液位计主要适用于精度要求较低的应用场合。
