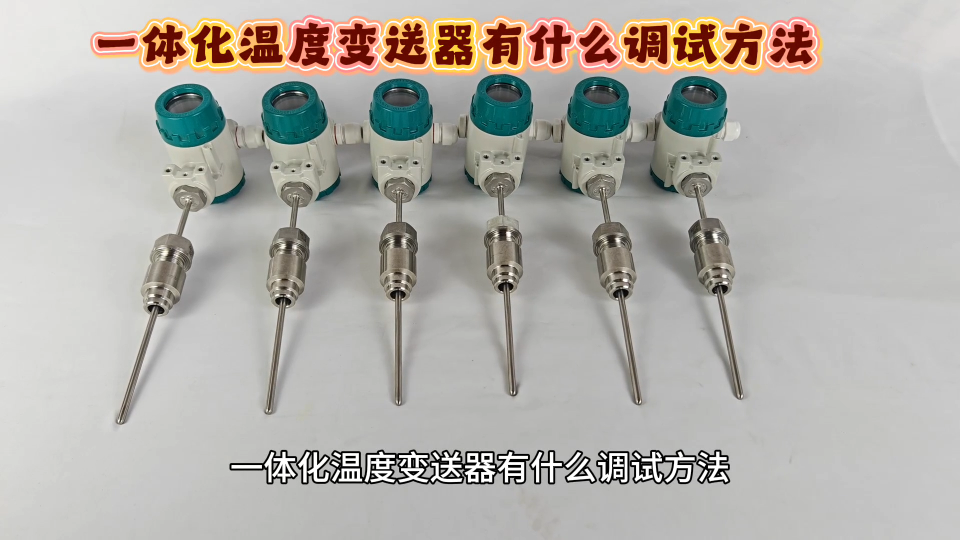

一体化温度变送器仪表规格书

1、仪表索引表

本表按各种被检测工艺参量如温度、压力、流量等顺序填写仪表回路。填写内容包括序号、回路号、仪表位号、用途、仪表名称、管道设备号、流程图号、规格书号、信号类型、I/O类型、备注等。

2、仪表规格书（仪表数据表）

仪表规格书（仪表数据表）包含项目中所有仪表设备的工艺参数及仪表技术参数，是厂方、用户订货和施工单位领取设备的依据，此表的填写要正确严格，技术规格要详细，工艺数据要齐全。一体化温度变送器规格书见表1。

3、材料表

是厂方、用户订货和施工单位领料的依据，按照管材、型材、电线电缆、桥架、阀门、电气连接件、管件、紧固件等类别统计材料。

4、仪表电缆连接表

包括主、支电缆的编号、型号、规格、长度、端子号等，补偿电缆与控制电缆分开填写。

5、报警和联锁数据表

提供项目中报警和联锁工艺参数值，包括仪表位号、报警单位、高（H）、低（L）、高高（HH）、低低（LL）数值。

6、DCS监控数据表

用于DCS的组态和工艺过程监视，包括DCS监控的仪表位号、控制设定值、报警联锁设定值、输入输出方式、供电方式等。

7、仪表位置图

在工艺设备图上标注出设备位号，用规定符号画出仪表的位置及标高。

8、仪表安装图

包括仪表在设备或管道上安装的连接图、仪表电缆连接图、安装方案涉及的管阀件规格、数量。

9、安全仪表系统联锁逻辑图

包括输入与输出信号的来源去向、位号、用途、执行元件的联锁动作，应用逻辑符号表示输入与输出间的逻辑关系。
