5nm晶圆价格高达11万,苹果为什么还抢先用5nm工艺呢?

工程师邓生 来源:快科技 作者:宪瑞 2021-01-28 09:44 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

作为台积电的头号客户,苹果每年都可以用上台积电最先进的工艺,iPhone 12的A14又是首发5nm工艺。

上马新工艺不是简单一句话的事,因为台积电的新工艺价格越来越贵,此前CSET分析过不同工艺的价格,其中7nm晶圆代工价格不过9346美元,5nm价格就陡然提升到了16988美元,算下来差不多11万人民币了。

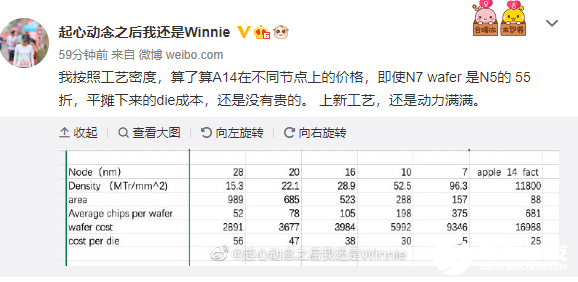

价格提升这么多,苹果为啥还会抢先用5nm工艺呢?对于这个问题,ARM的高管Winnie Shao在其个人微博上公布了一个模拟结果,基于不同节点的工艺密度,计算了A14在不同工艺下的价格。

简单来说,如果是用28nm工艺,那么A14的核心面积将达到989mm2,每颗芯片的成本是56美元,20nm下则是47美元,16nm下是38美元,10nm工艺下则是30美元。

在7nm工艺下成本是25美元,5nm下成本也是25美元,相比之前不断降低,从7nm到5nm工艺的话,成本没降,但也没升高。

如果考虑到5nm工艺的超高密度,使得苹果可以集成更多的CPUGPUAI单元,那么上5nm工艺依然是非常值得的。

当然,上面的算法只是考虑到了晶圆制造上的成本,实际上完整的成本还有设计、封装、测试等等,这些也会因为工艺先进而成本大涨,导致5nm工艺芯片的总成本依然要比7nm工艺高不少。

但是成本高也没法,处理器要提高性能、增加功能,这些都需要更多的晶体管,只能继续往下走。

责任编辑:PSY
