阿里旗下的平头哥去年推出了号称业界最强的AI芯片——含光800。但是,无人知晓其真实面目。

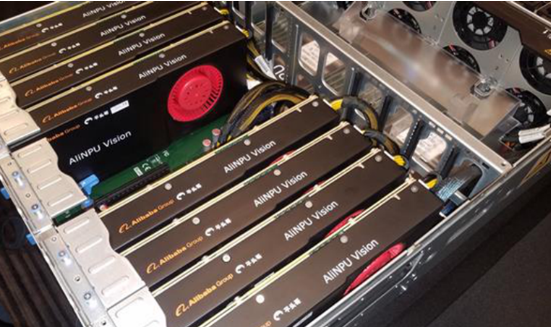

不过,在最近举办的ISSCC 2020大会上,终于有媒体看到阿里巴巴平头哥展示的含光800芯片及加速器,如下所示:这些加速卡上有AliNPU Vision的logo。拆开散热器之后,可以看到含光800芯片的本身及PCB。
含光800芯片使用的是台积电12nm工艺生产,核心面积高达709mm2,相当于最高端的NVIDIA GPU芯片了,目前GV100大核心的核心面积也不过815mm2,所以含光800还是一款相当大的AI芯片的。
据阿里巴巴方面以前披露的信息,含光800参加了适用于图像分类任务的Resnet50 v1.5基准测试,在离线模式(Offline mode)、服务模式(Server mode)、多路模式(Multi stream mode)和单路模式(Single stream mode)四个场景都取得了单芯片第一的成绩。
含光800主要用于云端视觉场景,现已大规模应用于阿里巴巴集团内多个场景,如视频图像识别/分类/搜索、城市大脑等,未来还可应用于医疗影像、自动驾驶等领域。今后,含光800的算力将通过阿里云对外输出。
