偏磁式消弧线圈

好的，我们来详细了解一下偏磁式消弧线圈。

偏磁式消弧线圈（DC Bias Type Arc Suppression Coil） 是电力系统中用于自动跟踪补偿单相接地故障电容电流的一种重要设备，它是消弧线圈的一种先进类型，主要用于中性点不直接接地或经消弧线圈接地的配电网（6kV, 10kV, 35kV 等级）。

顾名思义，“偏磁式”指的是其工作的核心原理是利用直流励磁来改变铁芯的磁饱和程度，从而实现电感值的连续、自动、无级调节。

一、核心原理 (基于铁磁饱和可控原理)

铁芯结构： 通常采用特殊设计的铁芯（如三柱或四柱铁芯，中间柱工作于较高饱和状态），交流工作绕组（主线圈）和直流控制绕组（偏磁绕组）分别绕在铁芯的不同柱上或相互耦合。
直流偏置： 给直流控制绕组施加一个可控的直流电流（Idc）。
控制磁饱和：
- 当 Idc 较小时，铁芯工作在非饱和区（线性区）。此时，交流工作绕组的感抗 XL 很大，补偿电流 IL 很小。
- 当 Idc 增大时，在交流磁通和直流磁通的共同作用下，铁芯趋向饱和。铁芯越饱和，其有效磁导率 μ 就越低。
感抗调节： 线圈的感抗 XL = 2πfL，而电感 L ∝ N² * μ * A / l (N为匝数，μ为磁导率，A为截面积，l为磁路长度)。随着 Idc 增大，μ 下降，导致 L 和 XL 减小。
补偿电流调节： 补偿电流 IL = Uφ / XL (Uφ为系统相电压)。因此，XL 减小，补偿电流 IL 就会增大。

总结：通过调节直流偏磁电流 Idc，可以精确、连续地控制消弧线圈的感抗 XL，进而调节其补偿电流 IL 的大小，使之能自动跟踪系统变化的对地电容电流 IC，达到最佳补偿效果（通常是接近全补偿或小电流过补偿）。

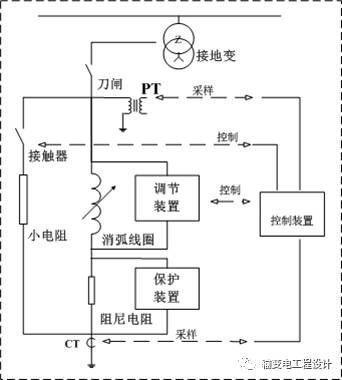

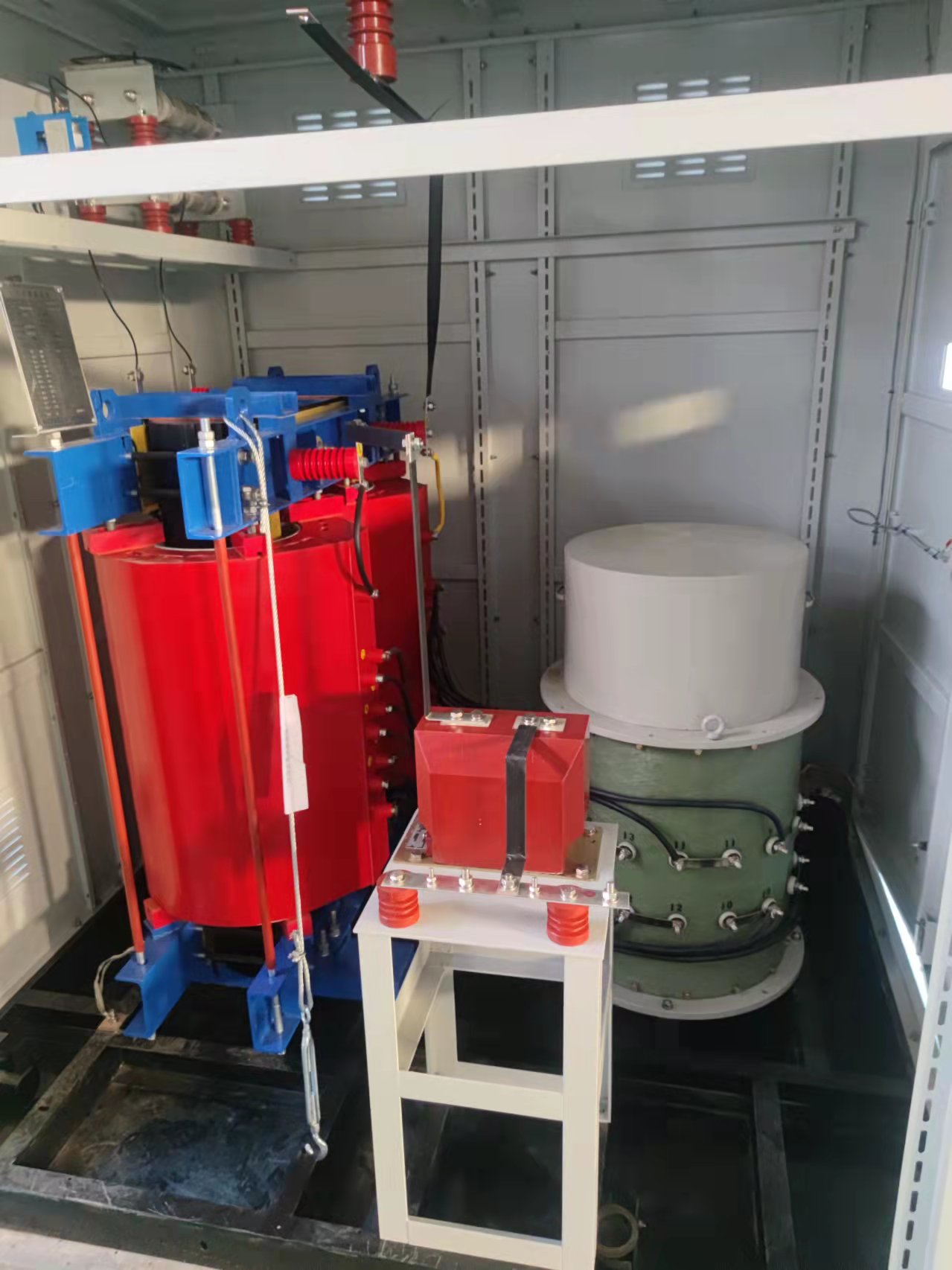

二、主要结构

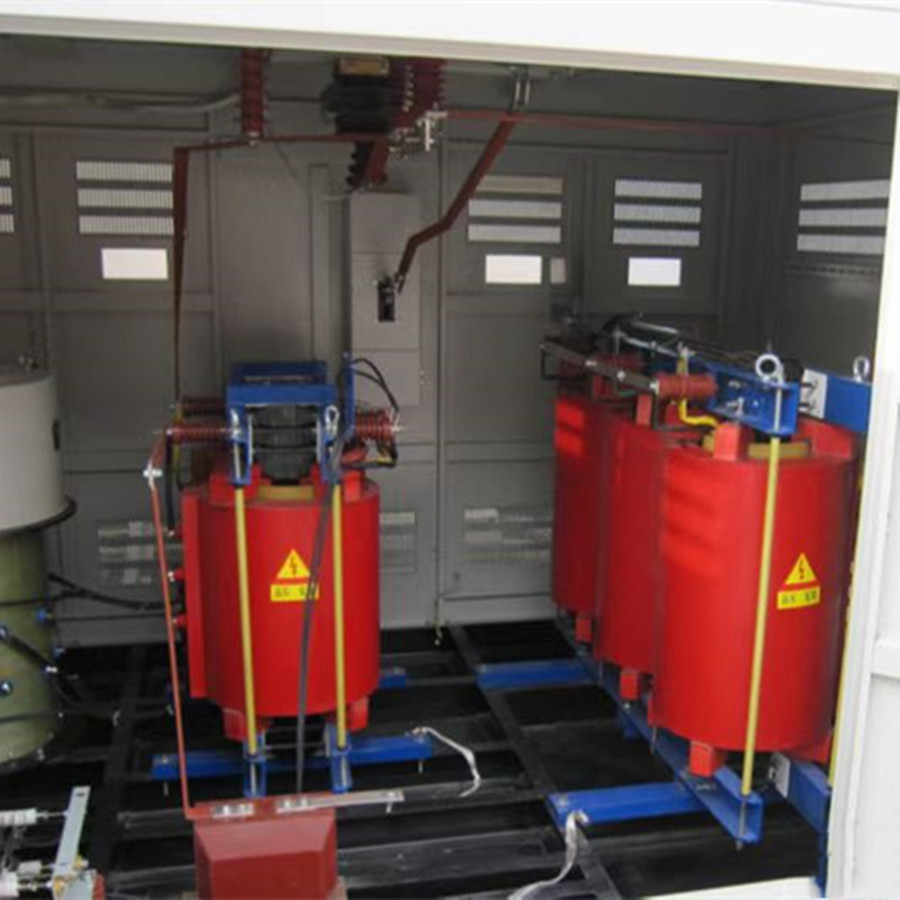

主线圈： 连接在电力系统中性点和大地之间，提供接地的感性通路，流过补偿电流。
直流控制绕组（偏磁绕组）： 用于通入可控的直流电流 Idc，产生偏置磁场。
铁芯： 采用特殊设计和优质硅钢片制作，保证交流磁路和直流磁路的合理分布以及良好的饱和特性。
可控直流电源： 为直流控制绕组提供所需大小和极性的直流电流 Idc。

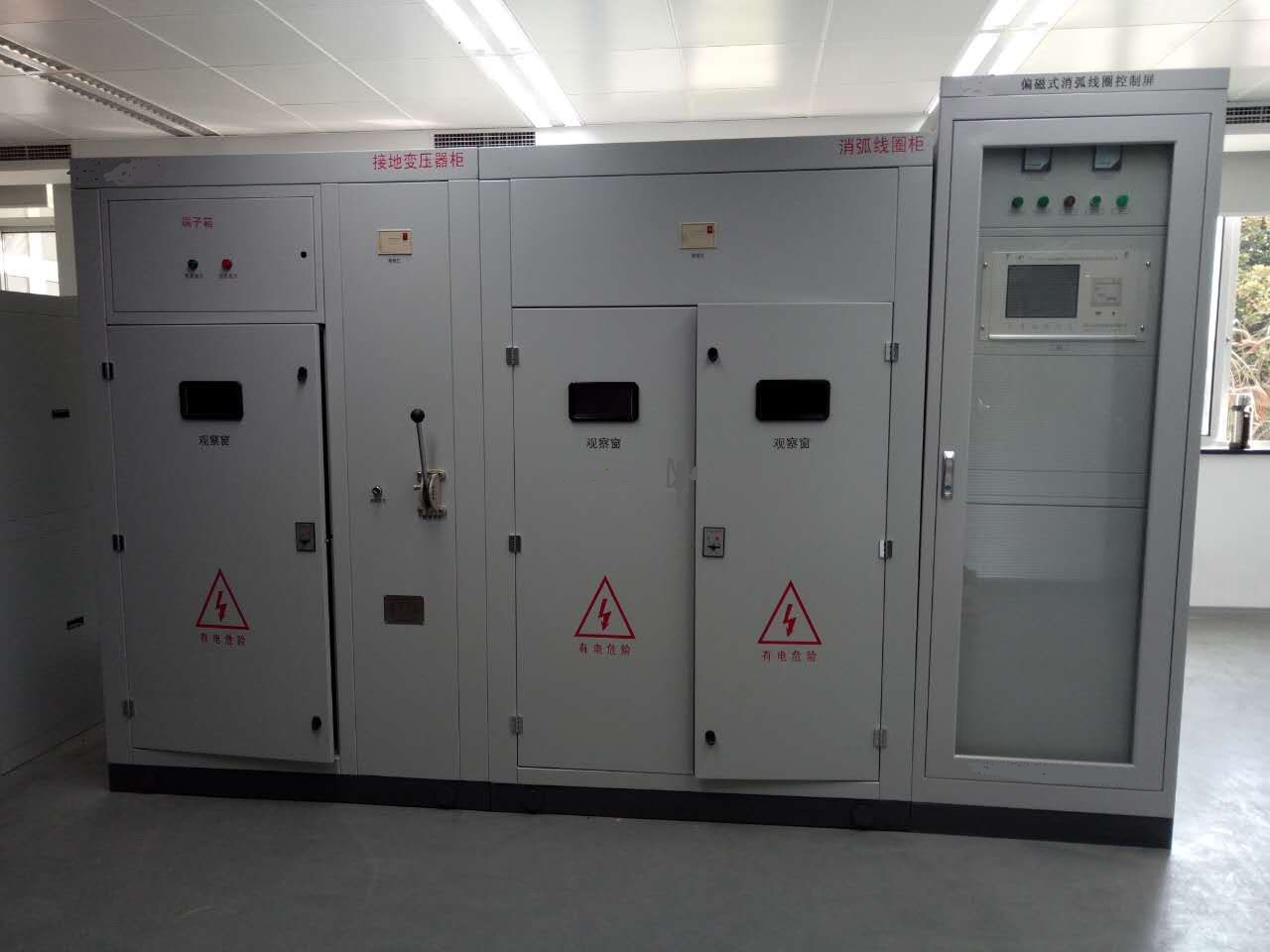

控制单元： 核心部分。它实时采集系统电压（如中性点位移电压）、接地故障电流等信号，计算出当前系统对地电容电流 IC 的大小，然后根据预设的补偿策略（如过补偿度），计算出所需的补偿电流 IL，再反过来控制直流电源输出相应的 Idc。现代控制单元通常基于微处理器/DSP实现，非常智能化。
阻尼电阻（可选）： 有时会并联在主线圈上或中性点，用以限制全补偿时的中性点谐振过电压。

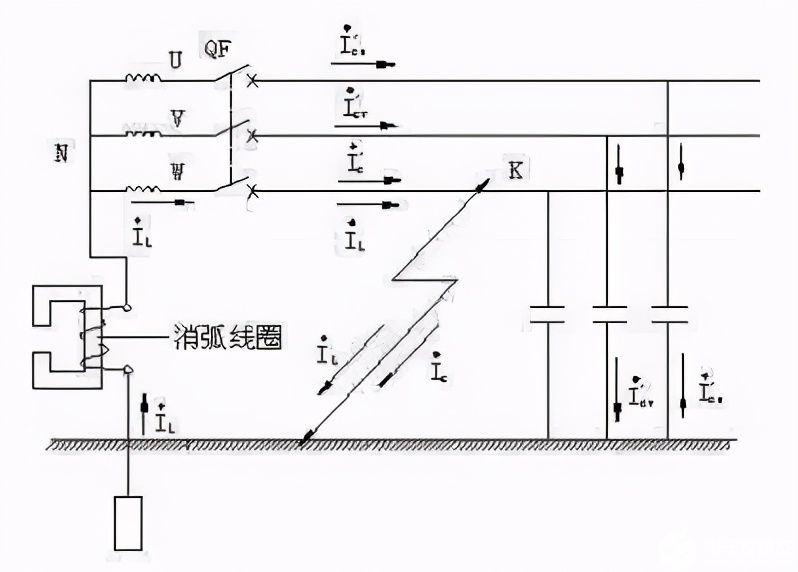

三、工作流程 (发生单相接地故障时)

故障发生： 系统发生单相（如A相）金属性接地故障或经阻抗接地故障。
信号采集： 控制单元立即检测到中性点位移电压升高以及故障相电压下降等信息。
计算 & 决策：
- 通过先进的算法（如注入法、零序电压电流相位判断等）快速计算出当前系统对地电容电流 IC。
- 确定需要提供的补偿电流 IL 的目标值（通常是 IL > IC，稍有过补偿）。
控制输出： 控制单元根据需要的 IL，计算出所需的感抗 XL，从而计算出需要输出的偏磁电流 Idc，并命令直流电源输出该电流 Idc。
电感调节： Idc 使铁芯磁化状态改变，主线圈感抗 XL 被调节至目标值。
消弧实现： 主线圈产生所需的感性补偿电流 IL 注入故障点，补偿了容性接地电流 IC，使得故障点残余电流变得很小（低于电弧维持电流），电弧迅速熄灭。

四、主要特点

优点:
- 无级连续调节： 感抗（补偿电流）可以在整个设计范围内平滑、无级地调节，没有机械触点或开关。
- 响应速度快： 利用铁磁饱和原理，仅需调节直流电流，响应时间通常在几十毫秒级别（一个工频周期内），能快速跟踪系统变化并熄灭电弧。
- 免维护/少维护： 无需要动作的机械部件（如开关、抽头切换器），可靠性高，维护工作量小。
- 寿命长： 避免机械开关动作带来的触点磨损等问题。
- 结构紧凑： 相对一些老式结构（如抽头式）体积可能更小。
缺点/挑战:
- 结构复杂： 需要额外的直流励磁电源和控制单元。
- 成本较高： 相对于最简易的固定补偿方式或抽头式，初期投资较高。
- 铁损与噪声： 铁芯工作在饱和区边缘或部分饱和区时，铁损和振动噪声相对较大，尤其是在大电流补偿时。
- 控制要求高： 对控制算法的精度、实时性和抗干扰能力要求高。
- 非线性特性： 磁化曲线非线性，给精确建模和控制带来一定难度。
