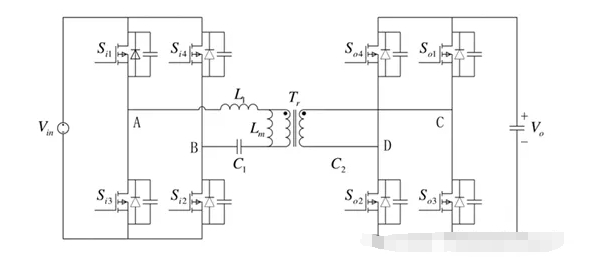

在LLC谐振变换器中，谐振电容（Cr）的最大值并非一个固定值，而是由设计需求、工作条件及系统约束共同决定。以下是关键限制因素和设计考量：
1. 谐振频率限制
LLC的谐振频率由谐振电感（Lr）和电容（Cr）决定： [ f_r = \frac{1}{2\pi \sqrt{L_r \cdot C_r}} ]
- Cr过大会导致谐振频率（fr）过低，可能无法覆盖所需的工作频率范围（尤其在高输入电压或轻载时），影响零电压开关（ZVS）的实现。
2. 电压应力与电容耐压
- 谐振电容需承受谐振回路的峰值电压（与输入电压、变压器匝比相关）。虽然电容值增大不会直接提高电压应力，但需确保电容的额定电压足够高以避免击穿。
3. 增益特性与工作范围
- LLC的电压增益由谐振腔的Q值（品质因数）和归一化频率（f/fr）决定。Cr过大会降低Q值，导致：
- 增益范围缩小，可能无法适应宽输入电压或负载变化。
- 在轻载或空载时难以维持稳定输出。
4. 效率与损耗
- 电容值过大会增加容性损耗（尤其在高频下），降低整体效率。
- 需平衡电容的ESR（等效串联电阻）和体积，避免过热或能量损耗。
5. 物理限制
- 体积与成本：大容量电容通常体积较大、成本更高，可能不符合紧凑型设计需求。
- 启动冲击电流：Cr过大会导致启动时谐振电流峰值过高，可能损坏开关管或电容本身。
6. 设计方法
实际设计中，Cr的最大值需通过以下步骤确定：
- 确定工作频率范围（如100 kHz~300 kHz）。
- 选择谐振电感Lr（基于功率等级和效率目标）。
- 计算Cr：通过谐振频率公式反向推导，确保在最低工作频率时仍满足增益需求。
- 仿真验证：通过电路仿真（如PSIM、LTspice）检查动态响应和应力是否达标。
示例参考值
对于典型LLC设计（如输入400V、输出48V/500W）：
- Lr约为50~100μH，Cr通常选择几十nF至几百nF（如22nF~100nF）。
- Cr超过200nF时需谨慎验证频率范围和增益特性。
总结
LLC谐振电容的“最大值”需根据具体场景（功率、频率、电压范围等）动态计算，不存在通用上限。建议结合公式推导、仿真和实验测试，在满足效率、体积和成本的前提下优化选择。
【案例分享】LLC谐振电源的优势以及实现ZVS的设计
Czvs的电荷消耗完，这就是ZVS的充分条件！ 满足基本表达式如下：通过表达式：减少Td意味着增加Imoff，使得开关损耗和导通损耗增加。上式就变为磁化电感最大值的限制条件；对于LLC 谐振电路来说
c1441424
2019-08-08 04:30:00
二极管击穿电压是最大值还是有效值
二极管击穿电压是指二极管在反向偏置下，电流突然增大，导致二极管损坏的电压值。 最大值（Peak Value）：最大值是指在一个周期内，电压或电流的最大瞬时值。在正弦波形中，最大值是峰值。 有效值
2024-08-08 10:05:19
jvm配置metaspace最大值的参数
JVM（Java虚拟机）是Java程序的运行环境，而Metaspace是Java 8及其更高版本中引入的一种新的内存区域，用于存储类的元数据。Metaspace的最大值可以通过在JVM启动时设置
2023-12-05 14:21:03
两种典型LLC谐振电路连接方式
LLC半桥谐振电路中，根据这个谐振电容的不同联结方式，典型LLC谐振电路有两种连接方式，如下图1所示。不同之处在于LLC谐振腔的连接，左图采用单谐振电容（Cr），其输入电流纹波和电流有效值较高，但布线简单，成本相对较低；右图采用分体谐振电容（C1,]LLC半桥谐振电路基本原理
fysydfdsfw
2019-12-10 15:45:35
串联谐振的电容性
电压和电流的频率相等时，电路中的电流和电压达到最大值的状态。这种现象是由电感和电容之间的相互作用引起的。 电容是谐振电路中的重要组成部分。电容的主要作用是储存和释放电荷，在串联谐振电路中起到调制电流的作用。电
2023-12-20 14:52:40

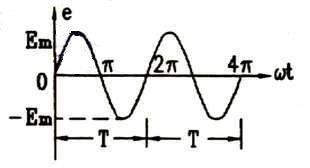

交流电的有效值、最大值和平均值
